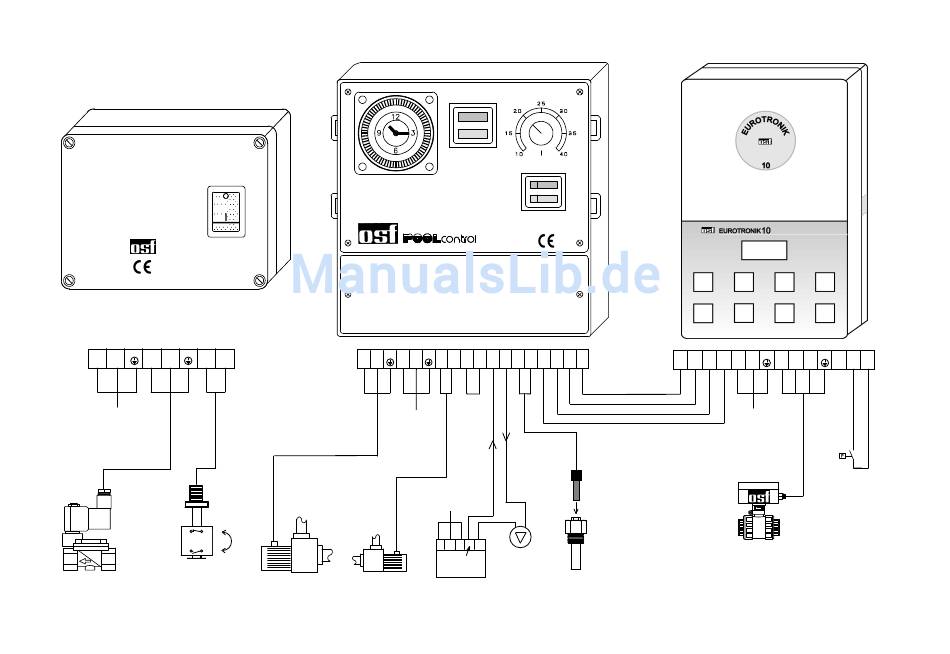

Kombination PC-230-ES mit SNR-1609 und Eurotronik-10
Elektronische
AUS
Niveauregelung
SNR-1609
mit Schwimmerschalter
EIN
L1
N
U1
N
6
4
Netz 230V
1/N/PE
Mini-
Schwimmerschalter
Magnetventil 230V
Montage- und Bedienungsanleitung PC-230-ES Seite 4 (4)
Filterzeit
PC-230-ES
U1 N
L1 N
U2
Netz 230V
1/N/PE
Netz 230V
1/N/PE
Ausgang
Pumpe
Filterpumpe
Heizungspumpe
Dosiertechnik
Temperatur ° C
Filtern
Heizen
Aus
0
1
Manual
Automatic
N
Th Th 21 22 15 16 2 3 4
5
N
Dosier-
pumpe
Temperaturfühler
4
5
3
2 L1 N
U2 U3
N
10 11
Netz 230V
1/N/PE
Druckschalter
Stellantrieb
Geöffnet bei "Rückspülen und "Klarspülen",
geschlossen bei "Filtern"
Änderungen vorbehalten 6/15
