Guía de instalación de la AXIS 231D+/232D+

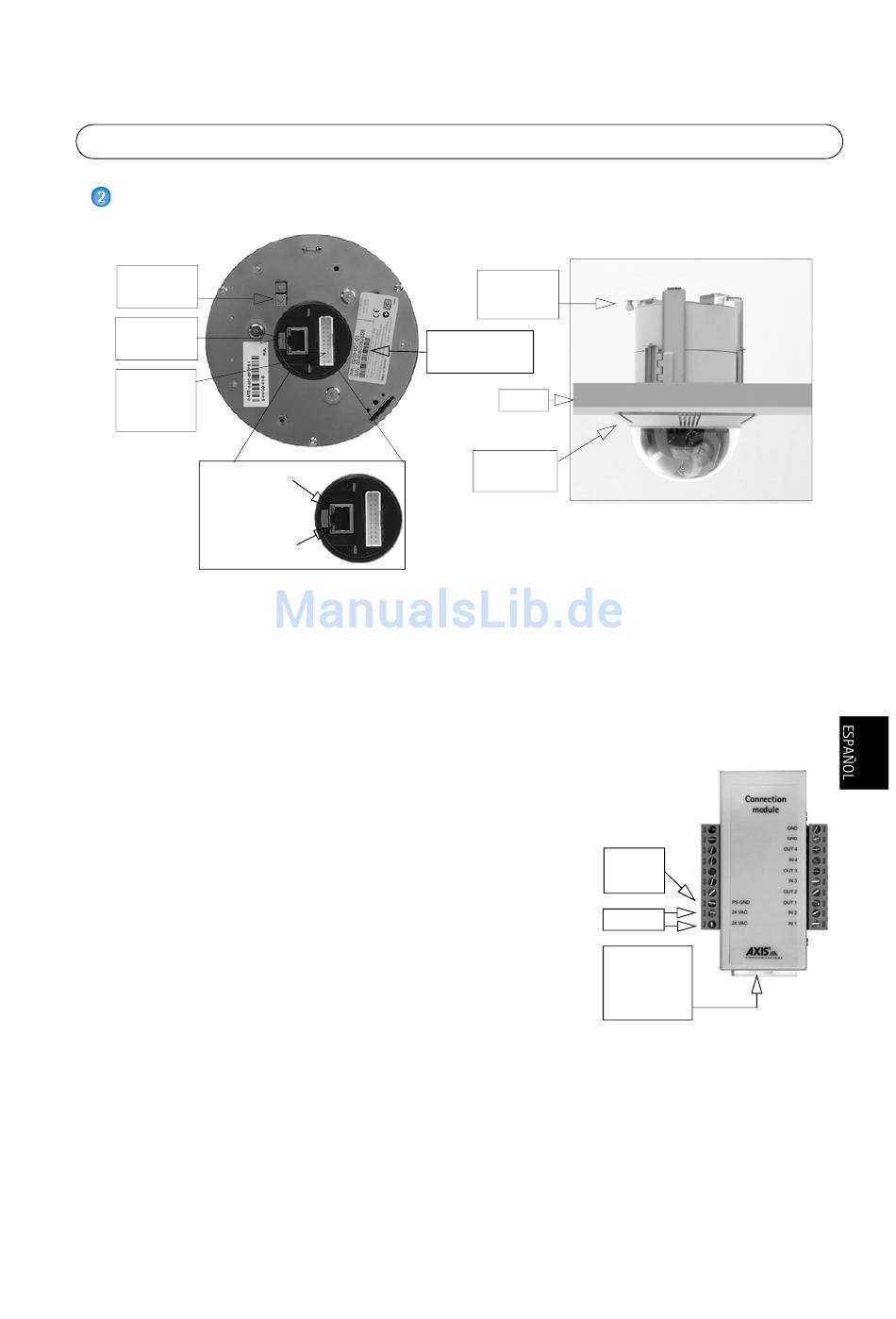

Montaje en falso techo
Vista posterior
Botón de
control
Conector
de red
Conector
del módulo
de conexión
Indicador
de alimentación
Indicador
de red
Siga estas instrucciones para instalar la cámara con burbuja:
1. Coloque el anillo de decoración en el techo y marque los tres orificios para tornillos así como el círculo
interior de la cubierta de decoración.
2. Haga un orificio en el techo según las marcas.
3. Introduzca el soporte de montaje en el techo con los soportes plegados hacia dentro. Una vez colocado en su
lugar, despliegue los soportes en la parte interior del techo y fije el soporte apretando los tornillos.
4. Conecte el cable del módulo de conexión al módulo de conexión.
5. Conecte el cable Ethernet y el módulo de conexión a la AXIS
231D+/232D+.
6. Conecte el cable de alimentación (24 V CA) al módulo de
conexión y compruebe que los LED de red y corriente emiten
una luz verde.
7. Introduzca el tornillo de sujeción en la ranura de montaje.
8. Empuje hacia arriba el cuerpo de la burbuja para introducirlo en
el soporte instalado y gírelo en el sentido de las agujas del reloj
para fijarla al soporte.
9. Asegúrese de que el tornillo de sujeción esté alineado con el
soporte. Apriete el tornillo de sujeción para fijar la burbuja.
10. La instalación del hardware ha finalizado. Consulte
Configuración de una dirección IP, en la página 37 para instalar
la AXIS 231D+/232D+ en la red.
Tornillo de
sujeción
Número de serie
S/N
Techo
Anillo de
decoración
Página 35
Vista lateral
Módulo de
conexión
TIERRA
ALIM
24 V CA
Conector del
cable del
módulo de
conexión
