Seite 41: Installationsschritte

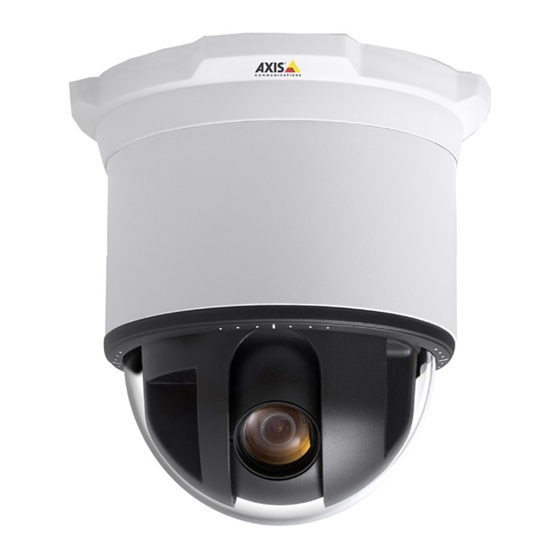

Gedruckte Dokumente AXIS 233D Installationshandbuch (dieses Dokument) Axis-Garantieerklärung Vorbereitungen: Wenn die AXIS 233D an einer schwer zugänglichen Stelle montiert werden soll, empfiehlt es sich, vor der Montage der Kamera zunächst die IP-Adresse festzulegen und die Kamera in Betrieb zu nehmen. Abmessungen: H ×... - Seite 42 Seite 42 AXIS 233D Installationsanleitung Hardware installierea Kuppel an der Kamera anbringen 1. Bringen Sie die Kuppel an der Unterseite der Kamera an. 2. Legen Sie den O-Ring und den schwarzen Ring mit den Koordinaten über die Kuppel. Drehen Sie den Ring, bis er in die Schlitze einrastet.
-
Seite 43: Lieferumfang Deckenhalterungen
AXIS 233D Installationsanleitung Seite 43 Lieferumfang Deckenhalterungen Deckenhalterung für Massivdecken 4 Schrauben ST 4,2 4 Dübel 1 Deckenhalterung für Massivdecken 2 M3x10-Schrauben 3 Kreuzschlitzschrauben 4 M4x10-Schrauben 1 Zierring Unterhangdeckenhalterung 1 innere Halterung 5 M3x10-Schrauben 4 M3x60-Schrauben 1 äußere Halterung 1 Zierring Downloaded from www.Manualslib.com... -
Seite 44: Deckenhalterung Für Massivdecken
Seite 44 AXIS 233D Installationsanleitung Deckenhalterung für Massivdecken Befestigen Sie die Halterung mit 4 Schrauben ST 4,2 und Dübeln an der Decke. Befestigen Sie das Sicherungskabel an der Halterung und Kuppelunterseite. Verwenden Sie dazu eine M4-Schraube und-Mutter. Führen Sie 2 M4-Schrauben auf jeder Seite der Unterseite ein. - Seite 45 6. Schließen Sie das Netzkabel an der Anschlussleiste an (siehe Stromanschlüsse, auf Seite 48). 7. Bringen Sie den Zierring an der AXIS 233D an, und befestigen Sie ihn mit zwei M3- Schrauben an der Halterung. Achten Sie darauf, dass die Seite mit dem offenen Schlitz über der Anschlussleiste für die Kabel liegt (Abbildung E).
-
Seite 46: Montage Der Unterhangdeckenhalterung
Seite 46 AXIS 233D Installationsanleitung Montage der Unterhangdeckenhalterung Innerer Montagering Äußerer Montagering Befestigen Sie die Deckenhalterungen mit 4 langen M3-Schrauben. Befestigen Sie das Sicherungskabel mit einer M4-Schraube und -Mutter. Befestigen Sie den Zierring mit 2 M3-Schrauben. Downloaded from www.Manualslib.com manuals search engine... - Seite 47 Schraubenschlitze in der Halterung ausgerichtet sind. Befestigen Sie den Zierring mit 2 M3-Schrauben (Abbildung C). 9. Die Montage der Kamera an der Decke ist damit abgeschlossen. Fahren Sie nun mit dem Abschnitt IP-Adresse zuweisen, auf Seite 49 fort, um die AXIS 233D in Ihrem Netzwerk zu installieren. Downloaded from www.Manualslib.com...
- Seite 48 Seite 48 AXIS 233D Installationsanleitung Stromanschlüsse Für die Stromversorgung der Kamera gibt es folgende Möglichkeiten: • Schließen Sie das mitgelieferte Netzteil für Innenräume an die Stromanschlussleiste an, und befestigen Sie es am Kameragehäuse. Beachten Sie, dass dieses Netzteil nur für die Stromversorgung der Kamera vorgesehen ist.
-
Seite 49: Ip-Adresse Zuweisen
• Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden. • Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse der AXIS 233D (z. B. in anderen Betriebssystemen) finden Sie auf Seite 54. Downloaded from www.Manualslib.com... -
Seite 50: Axis Ip Utility - Einzelne Kamera/Kleine Installation
Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich die AXIS 233D und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden müssen. Automatische Erkennung 1. -
Seite 51: Axis Camera Management - Mehrere Kameras/Große Installation
1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol der AXIS 233D, um die Startseite der Kamera zu öffnen. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 52. -
Seite 52: Kennwort Festlegen
Kennwort vergessen haben, muss die AXIS 233D auf die Werkseinstellungen zurückgesetzt werden. (Siehe Seite 53) 4. Klicken Sie auf Ja, um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen. -
Seite 53: Über Das Internet Auf Die Axis 233D Zugreifen
Seite 53 Über das Internet auf die AXIS 233D zugreifen Sobald die AXIS 233D installiert ist, können Sie über Ihr lokales Netzwerk (LAN) auf die Kamera zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports... -
Seite 54: Andere Methoden Zum Festlegen Der Ip-Adresse
1. Wählen Sie eine nicht belegte IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Sehen Sie nach der Seriennummer (S/N) auf dem Produktaufkleber der AXIS 233D. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle ein: Syntax unter Windows: Beispiel für Windows... - Seite 55 AXIS 233D Installationsanleitung Seite 55 Kameraanschlüsse Strom/Audio Ausgänge Eingänge Netzwerk- anschluss Netzwerkanschluss - RJ-45-Ethernetanschluss. Die Verwendung von geschirmten Kabeln wird empfohlen. Seien Sie Bitte vorsichtig beim Einsetzen und beim Entfernendes Netzwerkkabels. E/A-Anschluss - Wird z. B. verwendet für Bewegungserkennung, Ereignistriggerung, Zeitrafferaufnahmen, Alarm-Benachrichtigungen usw.
-
Seite 56: Drei 8-Polige E/A-Anschlussleisten
Seite 56 AXIS 233D Installationsanleitung Drei 8-polige E/A-Anschlussleisten Kontakt Funktion Beschreibung Strom/Audio Betrieb AC 18-30 V WS max. 25 VA Leistungsaufnahme. Betrieb 18-30 V WS max. 25 VA Leistungsaufnahme AC/DC+ -oder- 22-40 V GS max. 20 W Leistungsaufnahme. GND (Masse) - Seite 57 AXIS 233D Installationsanleitung Seite 57 Schematische Darstellung – AXIS 233D E/A-Anschlüsse und versorgung Downloaded from www.Manualslib.com manuals search engine...
- Seite 58 Seite 58 AXIS 233D Installationsanleitung LED-Anzeige und Tasten Ansicht von oben Rot Neustart- Taste Schwarz Steuertaste Status-LED Status-LED Farbe Beschreibung Leuchtet nicht Konstante Verbindung/normaler Betrieb Gelb Leuchtet durchgehend bei Systemstart. Blinkt bei Firmware-Aktualisierung oder beim Zurücksetzen auf die Werkseinstellungen. Gelb/rot Blinkt gelb/rot, wenn keine Netzwerkverbindung besteht.
-
Seite 59: Zurücksetzen Auf Werkseitige Voreinstellungen
5. Wenn die Statusanzeige grün leuchtet (dies kann bis zu einer Minute dauern), ist der Vorgang abgeschlossen, und die Kamera wurde auf die werkseitigen Standardeinstellungen zurückgesetzt. 6. Weisen Sie die IP-Adresse in der AXIS 233D erneut zu, indem Sie eines der in diesem Dokument beschriebenen Verfahren verwenden. Weitere Informationen Das Benutzerhandbuch ist auf der Axis-Website unter www.axis.com erhältlich und befindet... - Seite 60 Downloaded from www.Manualslib.com manuals search engine...
