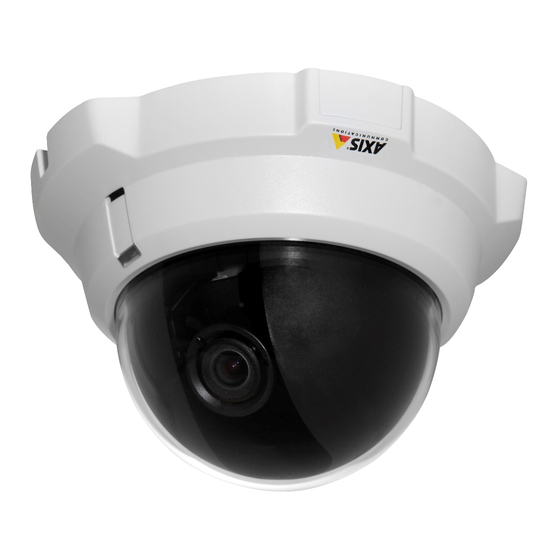

Axis 216FD Installationsanleitung

Fixed dome network camera
Vorschau ausblenden Andere Handbücher für 216FD:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 29

Quicklinks

Diese Anleitung herunterladen

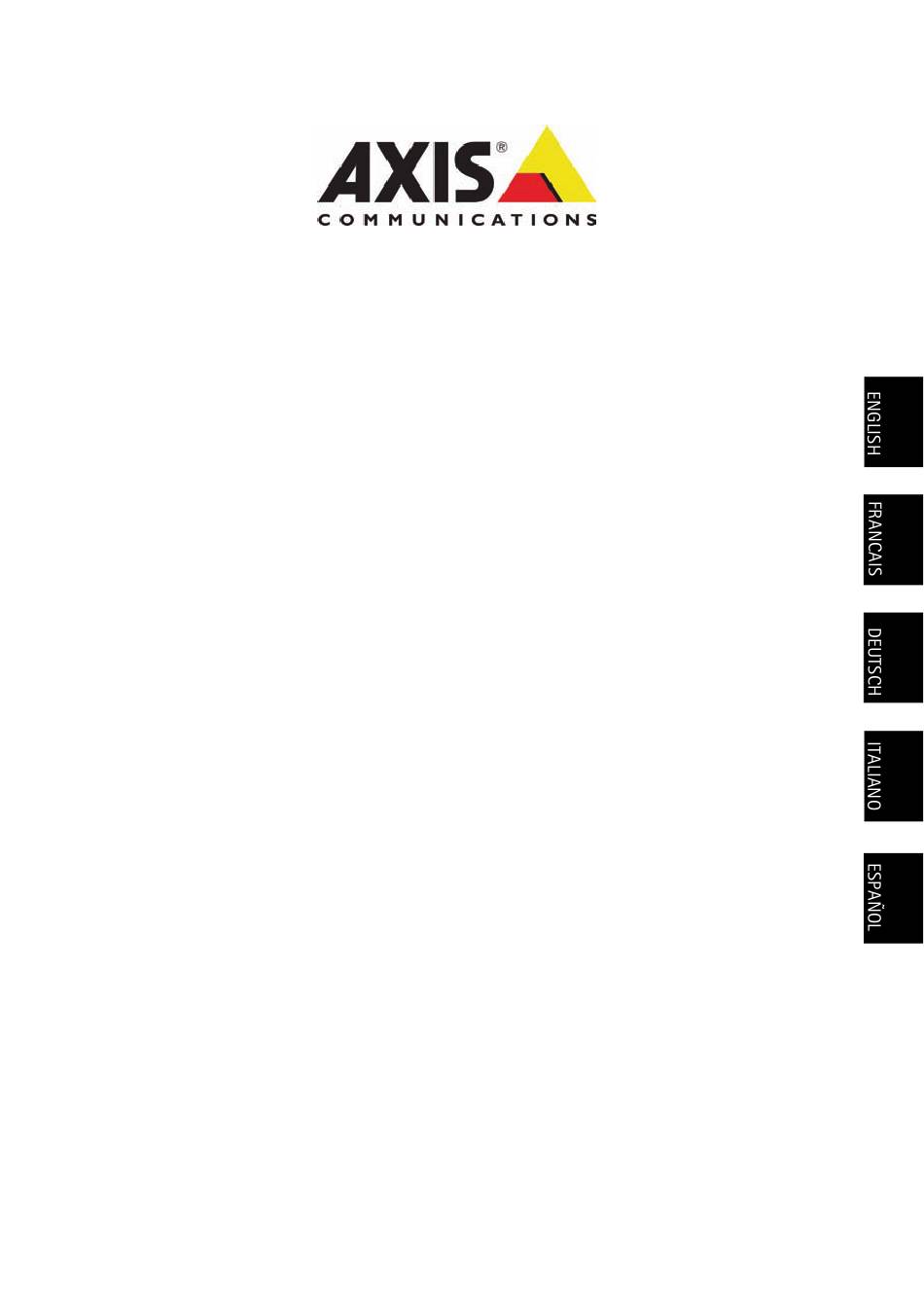

AXIS 216FD/AXIS 216FD-V
Fixed Dome Network Camera
Installation Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis 216FD

Inhaltszusammenfassung für Axis 216FD

  • Seite 1 AXIS 216FD/AXIS 216FD-V Fixed Dome Network Camera Installation Guide...

  • Seite 3: Installation Steps

    This installation guide provides instructions for installing the AXIS 216FD Fixed Dome Network Camera and AXIS 216FD-V Fixed Dome Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com/techsup...

  • Seite 4: Hardware Overview

    LED Status indicator LED Microphone Dimensions HxWxD = 94 x 144 x 132mm (3.7" x 5.7" x 5.2") Weight AXIS 216FD = 425g (0.94 lb) (power supply not included) Weight AXIS 216FD-V = 580g (1.28 lb) (power supply not included)
  • Seite 5 There are cover plates for the openings on both sides of the dome cover. The AXIS 216FD-V can also be fitted with a metal conduit for protecting the cabling when connected via the side openings. See the illustations on page 4.

  • Seite 6: Connect The Cables

    Note that some LEDs can be disabled and may be unlit. Assign an IP address To make it accessible on the network, the AXIS 216FD/AXIS 216FD-V must be assigned an IP address. Depending on the number of cameras you wish to install, the recommended method for assigning IP addresses in Windows is either AXIS IP Utility or AXIS Camera Management.
  • Seite 7 IP address. Notes: • The computer running AXIS IP Utility must be on the same network segment (physical subnet) as the AXIS 216FD/AXIS 216FD-V. • Both models will display in AXIS IP Utility as the AXIS 216FD.
  • Seite 8 Set the IP address for a single device 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the AXIS 216FD/AXIS 216FD-V appears in the window, double-click it to open the camera’s home page.
  • Seite 9 Note: The default administrator user name root cannot be deleted. 3. Enter the password as set above, and click OK. If the password is lost, the AXIS 216FD/ AXIS 216FD-V must be reset to the factory default settings. See page 14.
  • Seite 10 Accessing the camera from the Internet Once installed, your AXIS 216FD/AXIS 216FD-V is accessible on your local network (LAN). To access the camera from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port. Please refer to the documentation for your router for further instructions.
  • Seite 11 1. Acquire an IP address on the same network segment your computer is connected to. 2. Locate the serial number (S/N) on the AXIS 216FD/AXIS 216FD-V label. 3. Open a command prompt on your computer and enter the following commands:...
  • Seite 12 1 transistor output - For connecting external devices such as relays and LEDs. Connected devices can be activated by AXIS VAPIX AP, output buttons on the Live View page or by an Event Type. The output will show as active (shown under Event Configuration >...

  • Seite 13: Connection Diagram

    AXIS 216FD/AXIS 216FD-V Installation Guide Page 13 Connection diagram AXIS 216FD/AXIS 216FD-V e.g. pushbutton 3.3V max. 50mA LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity.

  • Seite 14: Resetting To The Factory Default Settings

    For more information, please see the online help or the user’s manual. Further information The user’s manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your...

  • Seite 15: Guide D'installation

    AXIS 216FD/AXIS 216FD-V Guide d'installation Ce guide d'installation vous explique comment installer la AXIS 216FD/AXIS 216FD-V sur votre réseau. Pour d'autres informations sur l'utilisation de ce produit, consultez le Manuel de l'utilisateur, disponible sur le CD fourni, ou visitez le site www.axis.com/techsup Étapes de l'installation...

  • Seite 16: Présentation Du Matériel

    (reportez-vous à la d’alimentation Témoin page 25) DEL réseau Témoin DEL d’état Dimensions Microphone H x L x P = 94 x 144 x 132mm Poids AXIS 216FD = 425g (alimentation exclue) Poids AXIS 216FD-V = 580g (alimentation exclue)

  • Seite 17: Installation Du Matériel

    à la fixation des vis. Plaque ou carte Faux-plafond AXIS 216FD/216FD-V The AXIS 216FD peut aussi être montée à l'aide de l’AXIS 216FD Drop Ceiling Mount, qui permet de placer la caméra plus discrètement. Voir www.axis.com pour les accessoires de montage disponibles.
  • Seite 18 • En cas d'échec de la définition de l'adresse IP, vérifiez qu'aucun pare-feu ne bloque l'opération. • Pour connaître les autres méthodes de paramétrage ou de repérage de l'adresse IP de la caméra AXIS 216FD/AXIS 216FD-V, par exemple sur d'autres systèmes d'exploitation, reportez-vous à la page 21.
  • Seite 19 Paramétrer une nouvelle adresse IP en utilisant le numéro 2. Cliquez sur le bouton de série, puis saisissez le numéro de série et l'adresse IP de votre caméra AXIS 216FD/ AXIS 216FD-V. Le numéro de série se trouve sur l'étiquette du produit.
  • Seite 20 1. Vérifiez que la caméra est connectée au réseau et que l'alimentation est activée. 2. Démarrez AXIS Camera Management. Double-cliquez sur l'icône AXIS 216FD/AXIS 216FD-V lorsqu'elle apparaît dans la fenêtre de façon à ouvrir la page d'accueil. 3. Consultez la page 21 pour savoir comment définir le mot de passe.
  • Seite 21 à votre ordinateur avec les droits d'administrateur. La page Live View (Vidéo en direct) de la caméra AXIS 216FD/AXIS 216FD-V s'affiche, avec des liens vers les outils de configuration pour adapter la caméra à vos besoins. Notez que les deux modèles apparaitront dans le navigateur comme une AXIS 216FD.

  • Seite 22: Réglage De La Mise Au Point

    Page 22 AXIS 216FD/AXIS 216FD-V Guide d’installation Réglage de la mise au point Ouvrez la page Live View (Vidéo en direct) dans l'interface Internet et effectuez les réglages suivants sur la caméra: 1. Dévissez la vis de verrouillage et les vis de réglage de l'inclinaison.
  • Seite 23 Page 23 Accès à la caméra AXIS 216FD/AXIS 216FD-V depuis Internet Une fois installée, votre caméra AXIS 216FD/AXIS 216FD-V est accessible depuis votre réseau local (LAN). Pour accéder à la caméra depuis Internet, vous devez configurer les routeurs réseau afin d'autoriser l'entrée de données, ce qui se fait généralement sur un port spécifique.
  • Seite 24 1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l'étiquette de la caméra AXIS 216FD/AXIS 216FD-V. 3. Ouvrez une invite de commande sur votre ordinateur et entrez les commandes suivantes :...
  • Seite 25 1 sortie transistor: permet de connecter des dispositifs externes, comme des relais ou DELs. Les dispositifs connectés peuvent être activés à l'aide d’AXIS VAPIX API, des boutons de sortie sur la page Live View (Vidéo en direct) ou à l'aide d'un type d'événement.
  • Seite 26 Page 26 AXIS 216FD/AXIS 216FD-V Guide d’installation Diagramme de connexion AXIS 216FD/AXIS 216FD-V Par exemple, un bouton de commande 3.3V max. 50mA Témoins DEL Couleur Indication Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité...

  • Seite 27: Plus D'informations

    Web. Pour plus d'informations, reportez-vous à l'aide en ligne ou au Manuel de l'utilisateur. Plus d'informations Le Manuel de l'utilisateur est disponible sur le site Web d'Axis, www.axis.com, ou sur le CD du produit vidéo réseau Axis fourni avec la caméra.

  • Seite 29: Installationsschritte

    AXIS 216FD/AXIS 216FD-V Installationsanleitung In dieser Anleitung wird die Installation der AXIS 216FD und AXIS 216FD-V Fixed Dome Network Camera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter www.axis.com/techsup zur Verfügung steht.

  • Seite 30: Hardwareübersicht

    Seriennummer, so dass Sie Netzwerk diese später griffbereit haben. -anzeige (LED) Status-anzeige (LED) Mikrofon Abmessungen H × B × T = 94 x 144 x 132mm Gewicht AXIS 216FD = 425g (ohne Netzteil) Gewicht AXIS 216FD-V = 580g (ohne Netzteil)

  • Seite 31: Hardware Installieren

    AXIS 216FD/AXIS 216FD-V Installationsanleitung Seite 31 Hardware installieren WICHTIG! - Das Gehäuse der Axis 216FD ist nicht für den Gebrauch im Aussenbereich geeignet- die Kamera sollte nur in Innenbereichen installiert werden. Kamera befestigen Für die Montage der AXIS 216FD/AXIS 216FD-V können das Netzwerk- und das Stromversorgungskabel durch die Wand oder von oben bzw.

  • Seite 32: Kabel Anschließen

    • Falls ein Festlegen der IP-Adresse nicht möglich ist, müssen ggf. die Einstellungen der Firewall überprüft werden. • Weitere Informationen zu alternativen Methoden zum Festlegen bzw. Ermitteln der IP-Adresse der AXIS 216FD/AXIS 216FD-V (z. B. in anderen Betriebssystemen) finden Sie auf seite 38.

  • Seite 33: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    Hinweise: • Beachten Sie, dass sich die AXIS 216FD/AXIS 216FD-V und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (physisches Subnetz) befinden müssen. • Beide Modelle werden in der AXIS IP Utiltity als AXIS 216FD anzeigt.

  • Seite 34: Axis Camera Management - Mehrere Kameras/Große Installation

    1. Stellen Sie sicher, dass die Kamera an das Netzwerk und an die Stromversorgung ange- schlossen ist. 2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol der AXIS 216FD/AXIS 216FD-V, um die Startseite der Kamera zu öffnen. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf seite 35.

  • Seite 35: Kennwort Festlegen

    Kennwort vergessen haben, muss die AXIS 216FD/AXIS 216FD-V auf die Werkseinstellungen zurückgesetzt werden. (Siehe seite 37) 4. Klicken Sie auf Ja, um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.

  • Seite 36: Installation Abschließen

    Seite 36 AXIS 216FD/AXIS 216FD-V Installationsanleitung Bildschärfe einstellen Öffnen Sie die Seite Direktübertragung, und nehmen Sie folgende Einstellungen an der Kamera vor: 1. Lösen Sie die Fests- Einstellring zum Bildausgleich Schärferegler tellschraube und die Ein- stellschrauben zur Neigung. Zoomregler Einstellschraube 2.
  • Seite 37 Über das Internet auf die AXIS 216FD/AXIS 216FD-V zugreifen Sobald die AXIS 216FD/AXIS 216FD-V installiert ist, können Sie über Ihr lokales Netzwerk (LAN) auf die Kamera zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten...

  • Seite 38: Andere Methoden Zum Festlegen Der Ip-Adresse

    1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Sehen Sie nach der Seriennummer (S/N) auf dem Produktaufkleber der AXIS 216FD/AXIS 216FD-V. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle ein: Syntax unter Windows: Beispiel für Windows...
  • Seite 39 • 1 Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschloss- ene Geräte können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite Direktübertragung oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiviert (Ereigniskonfiguration > Port-Status) angezeigt, wenn das Alarm meldende Gerät eingeschaltet ist.

  • Seite 40: Anschlussschaltbild

    Seite 40 AXIS 216FD/AXIS 216FD-V Installationsanleitung Anschlussschaltbild AXIS 216FD/AXIS 216FD-V z. B. Schalter 3.3V max. 50mA LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet konstant bei einer Netzwerkverbindung mit 100 Mbit/s. Blinkt bei Netzwerkaktivität. Gelb Leuchtet konstant bei einer Netzwerkverbindung mit 10 Mbit/s. Blinkt bei Netzwerkaktivität.

  • Seite 41: Werkseitige Standardeinstellungen Wiederherstellen

    1 Minute dauern), ist die Kamera auf die werkseitigen Standardeinstellungen zurückgesetzt. 5. Installieren Sie die AXIS 216FD/AXIS 216FD-V erneut. Wenden Sie dabei eines der in diesem Handbuch beschriebenen Verfahren an. Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen zurückgesetzt werden.

  • Seite 43: Guida All'installazione

    Guida all'installazione Nel presente documento vengono fornite le istruzioni per installare la AXIS 216FD Fixed Dome Network Camera e AXIS 216FD-V Fixed Dome Network Camera nella propria rete. Per tutti gli altri aspetti sull’utilizzo del prodotto, consultare il manuale dell’utente disponibile sul CD incluso nella confezione oppure visitare il sito Web all’indirizzo www.axis.com/...

  • Seite 44: Panoramica Dell'hardware

    Indicatore di (LED) utilizzare come riferimento futuro. rete (LED) Indicatore di stato (LED) Microfono Dimensioni A x L x P = 94 x 144 x 132mm Peso AXIS 216FD = 425g (senza alimentatore) Peso AXIS 216FD-V= 580g (senza alimentatore)

  • Seite 45: Installazione Dell'hardware

    – la telecamera può essere installata solo in ambienti interni. Montaggio della videocamera La videocamera AXIS 216FD/AXIS 216FD-V può essere montata con i cavi di rete e di alimentazione che passano attraverso la parete o il soffitto oppure inseriti dall'alto o dal basso.

  • Seite 46: Collegamento Dei Cavi

    • Se l'impostazione dell'indirizzo IP non è riuscita correttamente, verificare che non siano presenti firewall a bloccare l’operazione. • Per altri metodi di impostazione o di rilevazione dell’indirizzo IP per AXIS 216FD/AXIS 216FD-V, ad esempio in altri sistemi operativi, vedere pagina 49.
  • Seite 47 IP statico. Note: • Si tenga presente che AXIS 216FD/AXIS 216FD-V deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility. • Entrambi i modelli saranno mostrati in AXIS IP Utility come AXIS 216FD.
  • Seite 48 1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente. 2. Avviare AXIS Camera Management. Quando verrà visualizzata la videocamera AXIS 216FD/AXIS 216FD-V, fare doppio clic su di essa per aprire la home page. 3. Per istruzioni su come impostare la password, vedere pagina 49.

  • Seite 49: Impostazione Della Password

    AXIS 216FD/AXIS 216FD-V. Vedere pagina 53. 4. Se necessario, fare clic su Sì per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

  • Seite 50: Regolazione Della Messa A Fuoco

    Pagina 50 Guida all’installazione di AXIS 216FD/AXIS 216FD-V Regolazione della messa a fuoco Aprire la pagina Immagini dal vivo dell'interfaccia Web ed effettuare le seguenti operazioni nella videocamera: 1. Allentare la vite di fissaggio Ghiera di bilanciamento e le viti di regolazione...
  • Seite 51 Pagina 51 Accesso a AXIS 216FD/AXIS 216FD-V da Internet Una volta installata, la videocamera AXIS 216FD/AXIS 216FD-V è accessibile dalla rete LAN. Per accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il traffico dei dati in entrata, operazione che solitamente viene effettuata su una porta specifica.
  • Seite 52 1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie indicato sull'etichetta di AXIS 216FD/AXIS 216FD-V. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:...
  • Seite 53 • 1 uscita transistor - per connettere apparati esterni come relays o LED. Le perife- riche connesse possono essere attivate mediante AXIS VAPIX API, o i pulsanti di controllo nella pagina Immagini dal vivo, o oppure tramite il Tipo Evento.

  • Seite 54: Schema Delle Connessioni

    Pagina 54 Guida all’installazione di AXIS 216FD/AXIS 216FD-V Schema delle connessioni AXIS 216FD/AXIS 216FD-V Esempio: pulsante 3.3V max. 50mA Indicatori LED Colore Indicazione Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete. Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.

  • Seite 55: Ripristino Delle Impostazioni Di Fabbrica

    È possibile inoltre ripristinare le impostazioni di fabbrica mediante l’interfaccia Web. Per ulteriori informazioni, consultare la Guida in linea o il Manuale per l'utente. Ulteriori informazioni Il Manuale per l’utente è disponibile sul sito Web di Axis all’indirizzo www.axis.com oppure sul CD fornito con il prodotto. Suggerimento Visitare il sito di Axis all’indirizzo www.axis.com/techsup per verificare se sono...

  • Seite 57: Guía De Instalación

    Esta guía de instalación incluye las instrucciones necesarias para instalar la AXIS 216FD Fixed Dome Network Camera o AXIS 216FD-V Fixed Dome Network Camera en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o la página...

  • Seite 58: Presentación Del Hardware

    Indicador de red (LED) Indicador de estado (LED) Micrófono Dimensiones Alt. x Anch. x Prof. = 94 x 144 x 132mm Peso AXIS 216FD = 425g (fuente de alimentación no incluida) Peso AXIS 216FD-V= 580g (fuente de alimentación no incluida)

  • Seite 59: Instalación Del Hardware

    Existen placas de cubiertas para aberturas a los dos lados de la cubierta de la cúpula. El AXIS 216FD-V puede instalarse con un conducto de metal para la protección del cableado si se conecta por las aberturas laterales.

  • Seite 60: Conexión De Los Cables

    LED pueden deshabilitarse y apagarse. Configuración de una dirección IP Debe asignarse una dirección IP a la AXIS 216FD/AXIS 216FD-V para que sea accesible desde la red. Dependiendo del número de cámaras que desee instalar, el método recomendado de configuración de direcciones IP en Windows será...
  • Seite 61 Además, puede utilizarse para asignar manualmente una dirección IP estática. Notas: • Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la AXIS 216FD/AXIS 216FD-V. • Ambos modelos aparecerán en AXIS IP Utility con la denominación AXIS 216FD.
  • Seite 62 Configuración de la dirección IP en un dispositivo individual 1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando aparezca la AXIS 216FD/AXIS 216FD-V en la ventana, haga doble clic para abrir la página de inicio.
  • Seite 63 AXIS 216FD/AXIS 216FD-V a los valores iniciales. Consulte la página 67. 4. En caso necesario, haga clic en Sí para instalar el AMC (AXIS Media Control) y así permitir la visualización del vídeo continuo en Internet Explorer. Para ello, debe tener derechos de administrador en su ordenador.

  • Seite 64: Ajuste Del Enfoque

    Página 64 AXIS 216FD/AXIS 216FD-V Guia de instalación Ajuste del enfoque Abra la página En vivo en la interfaz Web y realice los ajustes siguientes en la cámara: 1. Afloje el tornillo de blo- Anillo de balance Botón de Botón del zoom...
  • Seite 65 Página 65 Acceso a la AXIS 216FD/AXIS 216FD-V desde Internet Una vez instalada, puede acceder a la AXIS 216FD/AXIS 216FD-V desde su red local (LAN). Para acceder a la cámara desde Internet, los routers de red deben estar configurados para permitir el tráfico de datos de entrada, que normalmente se efectúa en un puerto específico.
  • Seite 66 1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (N/S) en la etiqueta de la AXIS 216FD/AXIS 216FD-V. 3. Abra una línea de comando en su equipo y escriba los comandos siguientes:...
  • Seite 67 • 1 salida de transistor: Para conectar relés y LEDs. Se pueden activar dispositivos conectados mediante AXIS VAPIX API, los botones de salida de la página En vivo o mediante un tipo de evento. La salida se mostrará activa (Configuración de eventos >...

  • Seite 68: Diagrama De Conexiones

    Página 68 AXIS 216FD/AXIS 216FD-V Guia de instalación Diagrama de conexiones AXIS 216FD/AXIS 216FD-V p. ej. botón pulsador 3.3V max. 50mA Indicadores LED Color Indicación Verde Fijo para indicar conexión a una red de 100 Mbit/s, parpadeo para indicar actividad de red Ámbar...

  • Seite 69: Más Información

    Web. Si desea más información, consulte la ayuda en línea o el manual del usuario. Más información Podrá acceder al manual del usuario desde el sitio Web de Axis www.axis.com, o bien a través del CD sobre el producto de vídeo de red de Axis suministrado con la cámara.
  • Seite 71 AXIS 216FD/FD-V Installation Guide v3.0 November 2006 Copyright © Axis Communications AB, 2006 Part No. 27899...
