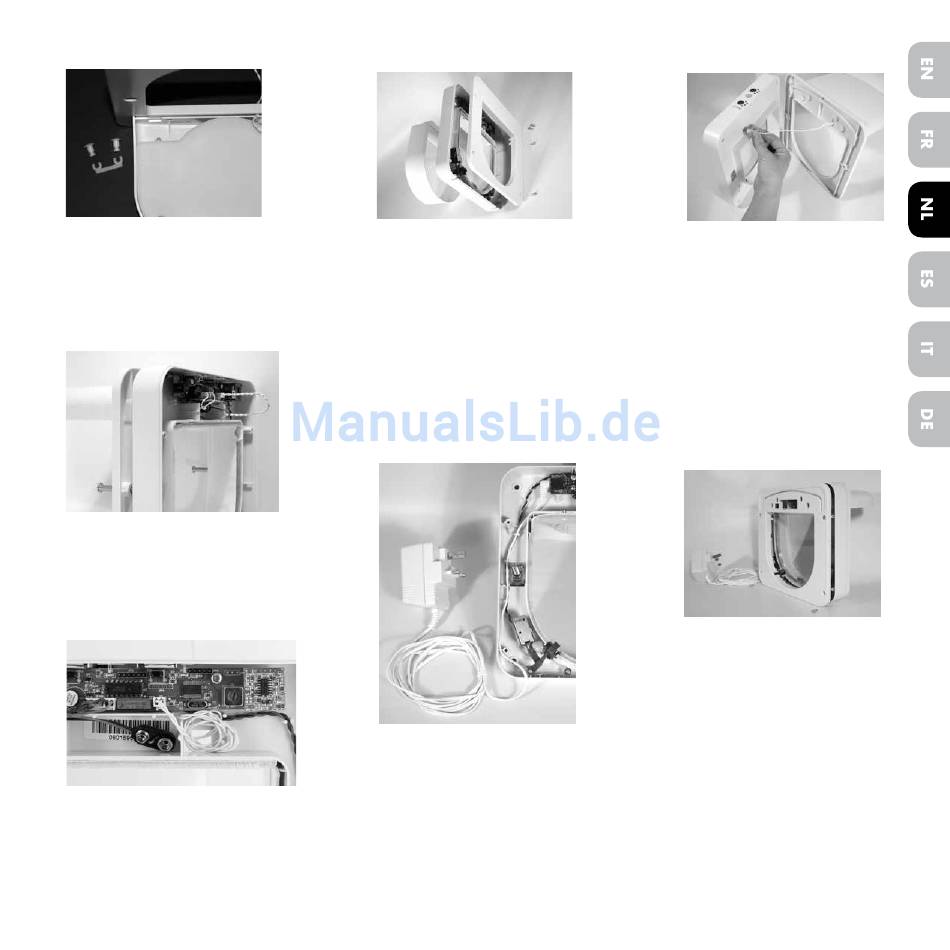

Afb. 3
Bevestigen van de "hoefijzer"-klemmen
op de vier slotbouten via de onderzijde
van het afdakje.
Afb. 6a
Bevestig het buitendeel met afdakje
tijdelijk aan het binnendeel met de
twee lange M6 schroeven.
Afb. 6b
Verbind de scannerkabel met het
elektronicabord zoals getoond. Overtollige
bekabeling dient naar de rechterkant van het
batterijcompartiment te worden geleid.
Afb. 4
Verwijder de extensietunnel uit het
binnendeel. Draai de vier zelftappende
schroeven van het binnendeel los en
verwijder de grote afdekplaat.
Afb. 7
Verbind de connector van de
laagspanningsvoeding aan
het elektronicabord en voer de
stroomkabel door de klemmen en
via de opening aan de onderzijde
van het binnendeel naar buiten.
Vervangingsflappen verkrijgbaar online
Afb. 5
Voer de scannerkabel door de
rechthoekige opening in het
binnendeel.
Afb. 8
Plaats de grote afdekplaat
terug op het binnendeel en
zet dit tijdelijk vast met de vier
zelftappende schroeven.
