E350d und E352dn
Menüs und Meldungen
www.lexmark.com
Juni 2006
Lexmark and Lexmark with diamond design are trademarks of Lexmark International, Inc.,
registered in the United States and/or other countries.
© 2006 Lexmark International, Inc.
All rights reserved.
740 West New Circle Road
Lexington, Kentucky 40550, USA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lexmark E352dn
Inhaltszusammenfassung für Lexmark E352dn

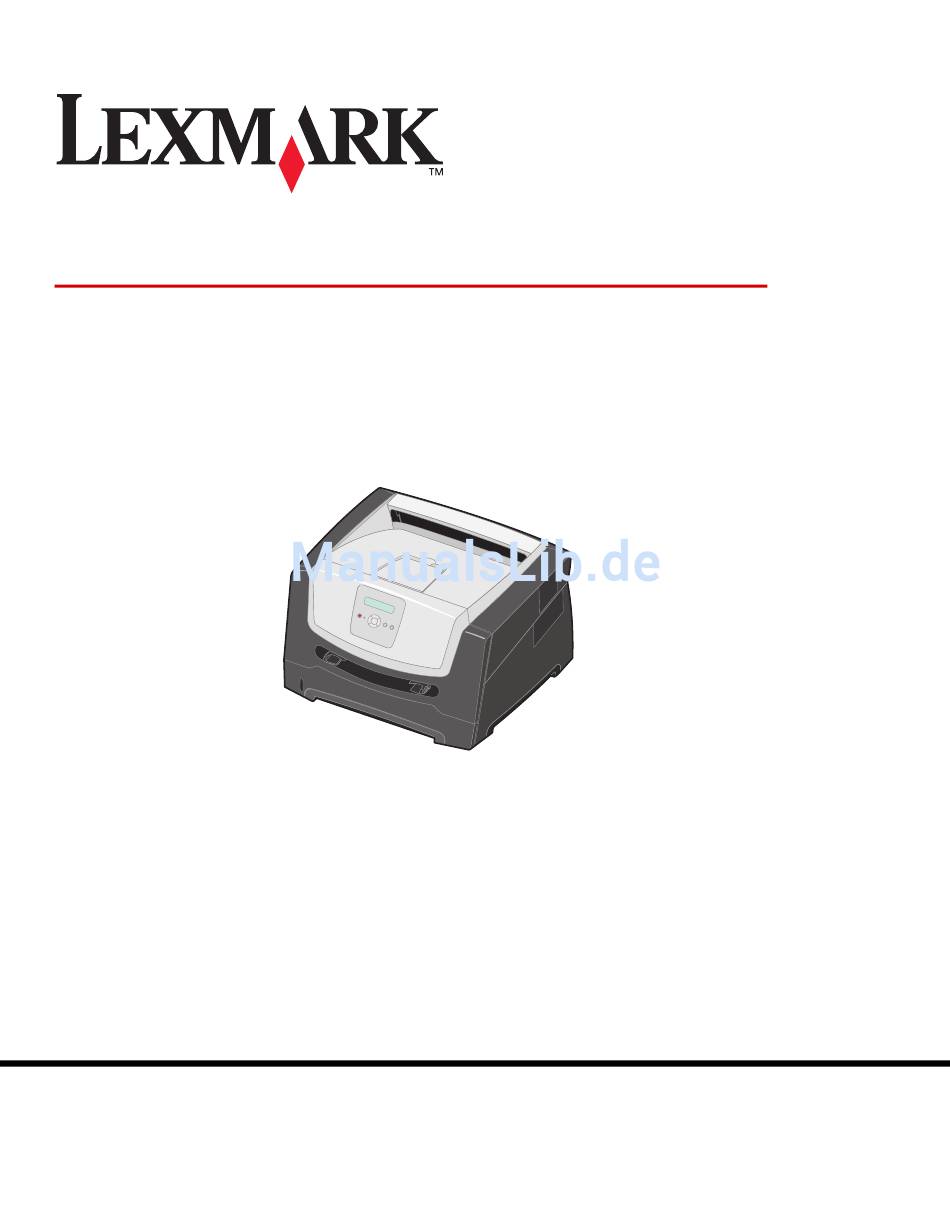

- Seite 1 E350d und E352dn Menüs und Meldungen www.lexmark.com Juni 2006 Lexmark and Lexmark with diamond design are trademarks of Lexmark International, Inc., registered in the United States and/or other countries. © 2006 Lexmark International, Inc. All rights reserved. 740 West New Circle Road...
- Seite 2 Lexington, Kentucky 40550, U.S.A. In the United Kingdom and Eire, send to Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Lexmark may use or distribute any of the information you supply in any way it believes appropriate without incurring any obligation to you. To obtain additional copies of publications related to this product, visit the Lexmark Web site at www.lexmark.com.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Kapitel 1: Verwenden der Druckermenüs ................. 4 Die Bedienerkonsole ............................5 Menügruppen ..............................7 Menü Papier ............................. 7 Menü Papierausgabe ..........................13 Menü Dienstprogramme ......................... 15 Menü Auftrag ............................16 Menü Qualität ............................17 Menü Konfiguration ..........................17 Menü... -
Seite 4: Kapitel 1: Verwenden Der Druckermenüs
Verwenden der Druckermenüs Es sind verschiedene Menüs verfügbar, mit denen Sie die Druckereinstellungen auf einfache Weise ändern können. In der Abbildung werden der Menüindex der Bedienerkonsole, die Menüs sowie die in den einzelnen Menüs verfügbaren Optionen angezeigt. Auf die Optionen in den einzelnen Menüs und die auswählbaren Werte wird in diesem Kapitel noch näher eingegangen. Einige Menüoptionen bzw. -
Seite 5: Die Bedienerkonsole
Verwenden der Druckermenüs Die Bedienerkonsole Die Bedienerkonsole umfasst folgende Komponenten: • Eine Flüssigkristallanzeige (LCD) mit zwei Zeilen zur Anzeige von Text • Sechs Tasten: Stopp , Navigation (mit linker Menütaste , Auswählen und rechter Menütaste ), Zurück Fortfahren • Eine Kontrollleuchte In der folgenden Tabelle werden die Verwendung der Tasten und der Aufbau der Anzeige beschrieben. - Seite 6 Verwenden der Druckermenüs Taste oder Element der Bedienerkonsole Funktion 3 Stopp Drücken Sie die Taste Stopp , um die mechanischen Vorgänge des Druckers anzuhalten. Die Meldung Nicht bereit wird angezeigt. Der Drucker setzt den Betrieb fort, wenn die Taste Fortfahren gedrückt wird. 4 Navigationstasten Mit der linken und der rechten...
-
Seite 7: Menügruppen
Verwenden der Druckermenüs Menügruppen Hinweis: Mit einem Sternchen (*) neben einem Wert wird die Standardeinstellung angezeigt. Menü Papier Verwenden Sie das "Menü Papier", um die Standardeinstellungen für den Papiereinzug, das Papierformat und die Papiersorte festzulegen. Menüoption Zweck Werte Papiereinzug Gibt den Standardpapiereinzug Fach <x>... - Seite 8 Verwenden der Druckermenüs Menüoption Zweck Werte Papierformat Gibt das Standardpapierformat Fach <x> Format A4* (nicht US) Wenn in zwei Papiereinzügen für den jeweiligen Papiereinzug Papier desselben Formats und derselben Sorte eingelegt ist (und die entsprechenden Einstellungen unter JIS B5 "Papierformat" und "Papiersorte" Letter* (US) ausgewählt sind), werden die Fächer automatisch verbunden.
- Seite 9 Verwenden der Druckermenüs Menüoption Zweck Werte Papiersorte Gibt die in dem jeweiligen Fach <x> Sorte Normalpapier* Diese Menüoption ermöglicht Papiereinzug eingelegte Ihnen Folgendes: Karten Papiersorte an. • Optimieren der Druckqualität Folien Hinweis: Falls eine für die angegebene Etiketten benutzerdefinierte Bezeichnung Papiersorte.
- Seite 10 Verwenden der Druckermenüs Konfiguration Universal Mit dieser Menüoption werden die Höhe und Breite des Papierformats "Universal" festgelegt. Nach dem Festlegen der Höhe und Breite des Papierformats "Universal" verwendet der Drucker die Einstellung "Universal" wie andere Papierformate und unterstützt auch beidseitigen Druck und "N Seiten". Menüoption Zweck Werte...
- Seite 11 Verwenden der Druckermenüs Papierstruktur Mit dieser Menüoption wird die Papierstruktur aller definierten Druckmediensorten eingestellt. Der Drucker kann damit die Druckqualität für die angegebenen Medien optimieren. Menüoption Zweck Werte Struktur Normal Gibt die Struktur des in einer Glatt bestimmten Papierzuführung Normal* befindlichen Druckmediums an.
- Seite 12 Verwenden der Druckermenüs Menüoption Zweck Werte Gewicht Folien Gibt das Gewicht des in einer Leicht bestimmten Papierzuführung Normal* Gewicht Etiketten befindlichen Druckmediums an. Schwer Gewicht Feinpost Gewicht Briefumschlag Gewicht Briefbogen Gewicht Vordruck Gewicht Farbpapier Leicht - Gewicht Gibt das Gewicht des in einer Leicht* bestimmten Papierzuführung Normal...
-
Seite 13: Menü Papierausgabe
Verwenden der Druckermenüs Menü Papierausgabe Verwenden Sie diese Menüoption, um die Einstellungen für die Druckausgabe festzulegen. Menüoption Zweck Werte Beidseitig Legt den beidseitigen Druck als Aus* Es wird nur auf einer Seite des Papiers Standardeinstellung für alle gedruckt. Druckaufträge fest. Beide Seiten des Papiers werden bedruckt. - Seite 14 Verwenden der Druckermenüs Menüoption Zweck Werte Trennseiten Fügt leere Trennseiten zwischen Keine* Es werden keine Trennseiten eingefügt. Aufträgen, mehreren Kopien eines Zwischen Kopien Fügt zwischen den einzelnen Kopien eines Auftrags oder zwischen den einzelnen Auftrags eine Trennseite ein. Wenn Seiten eines Auftrags ein. "Sortieren"...
-
Seite 15: Menü Dienstprogramme
Verwenden der Druckermenüs Menüoption Zweck Werte Mehrseitenansicht Legt die Ausrichtung mehrerer Seiten Auto* Der Drucker wählt zwischen Hochformat auf einem Blatt Papier fest. und Querformat aus. Lange Kante Legt die lange Kante des Papiers als obere Kante der Seite fest (Querformat). Kurze Kante Legt die kurze Kante des Papiers als obere Kante der Seite fest (Hochformat). -
Seite 16: Menü Auftrag
Verwenden der Druckermenüs Menüoption Zweck Werte Werksvorgaben Setzt die Druckereinstellungen auf die Nicht wiederherstellen* Benutzerdefinierte Einstellungen bleiben Werkseinstellungen zurück. erhalten. Wiederherstellen Alle Menüoptionen werden auf die Werksvorgaben zurückgesetzt, mit folgenden Ausnahmen: • Anzeigesprache • alle Einstellungen im "Menü Parallel", "Menü Netzwerk" und "Menü USB" •... -
Seite 17: Menü Qualität
Verwenden der Druckermenüs Menü Qualität Mit dieser Menüoption können Sie die Einstellungen ändern, die die Druckqualität beeinflussen, sowie Toner einsparen. Menüoption Zweck Werte Auflösung Legt die Druckauflösung fest. 300 dpi 600 dpi 1200 Bild-Q 2400 Bild-Q* Tonerauftrag Hellt die Druckausgabe auf oder dunkelt 1 bis 10 Standardeinstellung: 8* sie ab und spart Toner ein. - Seite 18 Verwenden der Druckermenüs Menüoption Zweck Werte Druckersprache Legt die Standard-Druckersprache fest, PCL-Emulation* PCL-Emulation: Verwendet einen PCL- die für die Übertragung von Daten Interpreter für eingehenden Host- PS-Emulation zwischen Computer und Drucker Datenverkehr. PPDS-Emulation verwendet wird. PostScript-Emulation: Verwendet einen Hinweis: Wird eine Druckersprache als PS-Interpreter für eingehenden Host- Standard eingerichtet, so kann ein Datenverkehr.
- Seite 19 Verwenden der Druckermenüs Menüoption Zweck Werte Laden in Gibt den Speicherort für geladene RAM* Alle geladenen Ressourcen werden Ressourcen an. automatisch im Arbeitsspeicher (RAM) des Druckers gespeichert. Im Flash-Speicher werden geladene Ressourcen permanent gespeichert, im Flash-Speicher Alle geladenen Ressourcen werden RAM hingegen nur vorübergehend.
- Seite 20 Verwenden der Druckermenüs Menüoption Zweck Werte Seitenschutz Druckt eine Seite erfolgreich, die unter Aus* Druckt nur einen Teil einer Seite, wenn der anderen Umständen eine Speicher zur Verarbeitung der gesamten Fehlermeldung vom Typ Seite ist zu Seite nicht ausreicht. komplex verursacht. Stellt sicher, dass die gesamte Seite Wenn Sie nach Aktivierung dieser verarbeitet wird, bevor sie gedruckt wird.
-
Seite 21: Menü Pcl-Emulation
Verwenden der Druckermenüs Menü PCL-Emulation Mit dieser Menüoption können Sie Druckereinstellungen für Druckaufträge ändern, die mit der PCL-Emulation gedruckt werden. Menüoption Zweck Werte Schriftartquelle Legt den Satz an Schriftarten fest, der Resident* Zeigt alle Schriftarten an, die werkseitig unter der Menüoption "Schriftartname" im Arbeitsspeicher (RAM) des Druckers angezeigt wird. - Seite 22 Verwenden der Druckermenüs Menüoption Zweck Werte Ausrichtung Legt die Ausrichtung von Text und Hochformat* Text und Grafiken werden parallel zur Grafiken auf der Seite fest. kurzen Kante des Papiers gedruckt. Querformat Text und Grafiken werden parallel zur langen Kante des Papiers gedruckt. Zeilen pro Seite Gibt an, wie viele Zeilen auf den 1–255...
-
Seite 23: Menü Postscript
Verwenden der Druckermenüs Menü PostScript Mit dieser Menüoption können Sie die Druckereinstellungen für Druckaufträge ändern, die mit der PostScript-Emulation gedruckt werden. Menüoption Zweck Werte PS-Fehler drucken Druckt bei Auftreten eines Fehlers eine Aus* Bricht den Druckauftrag ab, ohne eine Seite mit der Definition des PostScript- Fehlermeldung auszugeben. - Seite 24 Verwenden der Druckermenüs Menüoption Zweck Werte Seitenformat Bestimmt, wie der Drucker die in Drucken* Der Drucker richtet die Randeinstellungen Softwareanwendungen festgelegten von der inneren Kante des linken nicht Ränder interpretiert. bedruckbaren Bereichs und vom unteren Rand des oberen nicht bedruckbaren Bereichs ein.
-
Seite 25: Menü Parallel
Verwenden der Druckermenüs Menü Parallel Verwenden Sie das "Menü Parallel", um Druckereinstellungen für Druckaufträge zu ändern, die über einen parallelen Anschluss an den Drucker gesendet werden. Std. Parallel Menüoption Zweck Werte PCL-SmartSwitch Konfiguriert den Drucker so, dass er Ein* Der Drucker überprüft die Daten an der automatisch zur PCL-Emulation parallelen Schnittstelle und wählt die wechselt, wenn ein über den parallelen... - Seite 26 Verwenden der Druckermenüs Menüoption Zweck Werte Paralleler Puffer Konfiguriert die Größe des parallelen Deaktiviert Deaktiviert die Auftragspufferung. Alle Datenpuffers. bereits auf der Festplatte zwischengespeicherten Druckaufträge Wenn Sie die Einstellung für diese werden gedruckt, bevor die normale Menüoption ändern, wird der Drucker Verarbeitung eingehender Aufträge automatisch zurückgesetzt.
-
Seite 27: Menü Netzwerk
Verwenden der Druckermenüs Menü Netzwerk Verwenden Sie das "Menü Netzwerk", um Druckereinstellungen für Druckaufträge zu ändern, die über einen Netzwerkanschluss an den Drucker gesendet werden. Standard-Netzwerk Menüoption Zweck Werte PCL-SmartSwitch Konfiguriert den Drucker so, dass er Ein* Der Drucker überprüft die Daten an der automatisch zur PCL-Emulation Netzwerkschnittstelle und wählt die PCL- wechselt, wenn ein über den... - Seite 28 Verwenden der Druckermenüs Menüoption Zweck Werte MAC-Binär-PS Konfiguriert den Drucker für die Der Drucker verarbeitet unformatierte Verarbeitung von binären Macintosh- binäre PostScript-Druckaufträge von PostScript-Druckaufträgen. Computern, die das Macintosh- Betriebssystem verwenden. Diese Einstellung führt oft zum Fehlschlagen von Windows- Druckaufträgen. Der Drucker filtert PostScript- Druckaufträge unter Verwendung des Standardprotokolls.
-
Seite 29: Menü Usb
Verwenden der Druckermenüs Menü USB Mit dieser Menüoption können Sie Druckereinstellungen für Druckaufträge ändern, die über einen USB-Anschluss (Universal Serial Bus) an den Drucker gesendet werden. Standard-USB Menüoption Zweck Werte PCL-SmartSwitch Konfiguriert den Drucker so, dass er Ein* Der Drucker überprüft die Daten am USB- automatisch zur PCL-Emulation Anschluss und wählt die PCL-Emulation wechselt, wenn ein über den USB-... - Seite 30 Verwenden der Druckermenüs Menüoption Zweck Werte USB-Puffer Konfiguriert die Größe des USB- Deaktiviert Die Auftragspufferung ist deaktiviert. Datenpuffers. Alle bereits auf der Festplatte zwischengespeicherten Druckaufträge Hinweis: Wenn Sie die Einstellung für werden gedruckt, bevor die normale diese Menüoption ändern, wird der Verarbeitung eingehender Aufträge Drucker automatisch zurückgesetzt.
-
Seite 31: Kapitel 2: Bedeutung Der Druckermeldungen
Bedeutung der Druckermeldungen An der Bedienerkonsole des Druckers werden Meldungen angezeigt, die den aktuellen Druckerstatus beschreiben und mögliche Druckerprobleme aufzeigen, die Sie beheben müssen. Unter diesem Thema finden Sie eine Liste aller Druckermeldungen. Die Bedeutung der Meldungen wird erklärt, und Sie erfahren, wie Sie die Meldungen löschen können. In der folgenden Tabelle sind die Meldungen in alphanumerischer Reihenfolge aufgeführt. - Seite 32 Bedeutung der Druckermeldungen Meldung Aktion Der Drucker hat eine nicht unterstützte nachgefüllte Kassette entdeckt. Nehmen Sie Kassette wechseln Auffüllen die angegebene Druckkassette heraus, und setzen Sie eine neue ein. unzulässig Schließen Sie die angegebene Klappe, um die Meldung zu löschen. Klappe schließen •...
- Seite 33 Bedeutung der Druckermeldungen Meldung Aktion Der Drucker führt nach dem Einschalten eine Reihe von Selbsttests durch. Warten Selbsttest läuft Sie, bis die Meldung gelöscht wird. Die Standardablage ist voll. Standard-Ablage voll Der Drucker programmiert den neuen Systemcode. Warten Sie, bis die Meldung Systemcode wird programmiert gelöscht und der Drucker zurückgesetzt wird.
- Seite 34 Bedeutung der Druckermeldungen Meldung Aktion • Drücken Sie die Taste , um die Funktion "Ressourcen speichern" zu 35 Nicht genügend Speicher für deaktivieren und den Druckvorgang fortzusetzen. Funktion "Ressourcen speichern" • So aktivieren Sie "Ressourcen speichern" nach Erhalt dieser Meldung: –...
- Seite 35 Bedeutung der Druckermeldungen Meldung Aktion Drücken Sie die Taste , um die Meldung zu löschen und den Druckvorgang 53 Nicht formatierter Flash gefunden fortzusetzen. Sie müssen den Flash-Speicher erst formatieren, bevor Sie Ressourcen darin speichern können. Wenn die Fehlermeldung weiterhin angezeigt wird, ist der Flash- Speicher möglicherweise beschädigt und muss ausgetauscht werden.
- Seite 36 Bedeutung der Druckermeldungen Meldung Aktion 1 Leeren Sie den Papierweg. 201 Papierstau Kassette entfernen 2 Drücken Sie die Taste , um den Druckvorgang fortzusetzen. 1 Leeren Sie den Papierweg. 202 Papierstau Hintere Klappe öffnen 2 Drücken Sie die Taste , um den Druckvorgang fortzusetzen. 1 Leeren Sie den Papierweg.
-
Seite 37: Index
Index Ziffern 200.yy Papierstau 35 Bedienerkonsole 5 201.yy Papierstau 36 Beidseitiger Druck, aktivieren 13 202.yy Papierstau 36 Beidseitiges Binden 13 231.yy Papierstau 36 Belegt 31 242.yy Papierstau 36 Benutzersorte 9 243.yy Papierstau 36 Bereit 31 244.yy Papierstau 36 Breite A4 (Menü PCL-Emulation) 22 250.yy Papierstau 36 31 Defekte oder fehlende Kassette austauschen 33 37 Nicht genügend Speicher für Flash-... - Seite 38 Index Menüs werden deaktiviert 32 Menü-Übersicht 4 Init berücksichtigen (Menü Parallel) 26 Nach Stau weiter (Menü Konfiguration) 19 Klappe schließen 32 Netzwerk (Menü) 27 Konfiguration (Menü) 17 MAC-Binär-PS 28 Auto. fortfahren 19 Netzwerkpuffer 27 Druckzeitsperre 19 NPA-Modus 27 Laden in 19 PCL-SmartSwitch 27 Nach Stau weiter 19 PS-SmartSwitch 27...
- Seite 39 Index Puffergröße 26 Paralleler Puffer (Menü Parallel) 26 Schnittstellen Parallel-Modus 2 (Menü Parallel) 26 Netzwerk 27 PCL-Emulation parallel 25 Ausrichtung 22, 23 Schriftarten automatischer Wagenrücklauf 22, 24 Priorität 23 automatischer Zeilenvorschub 22, 24 Schriftarten drucken 15 Breite A4 22 Schriftartname, PCL 21 Fachumkehrung 22, 24 Schriftartquelle, PCL 21 Punktgröße 21...
