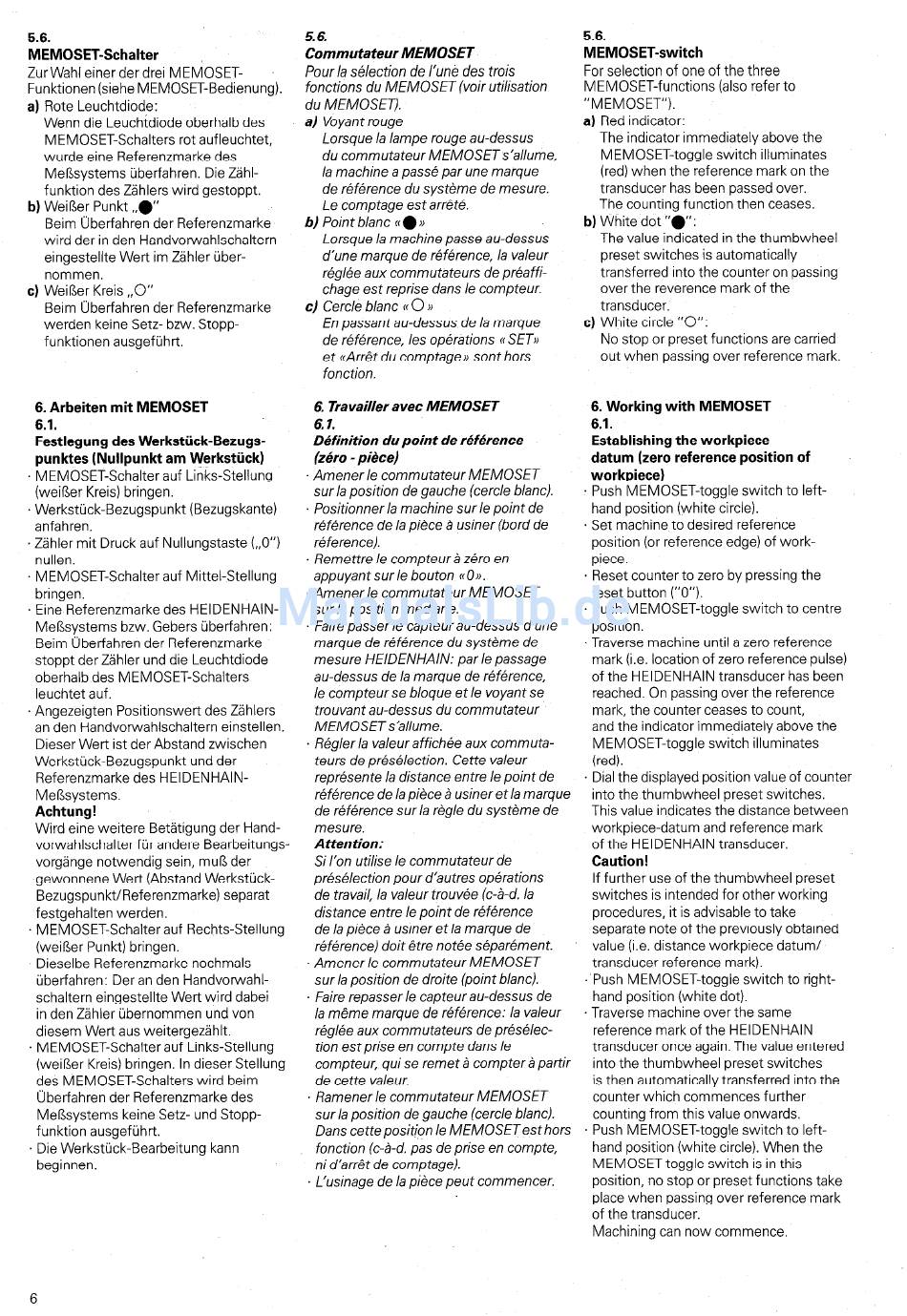

5.6.
MEMOSET-Schalter
Zur Wahl einer der drei MEMOSET-
Funktionen (siehe MEMOSET-Bedienung).
a) Rote Leuchtdiode:
Wenn die Leuchtdiode oberhalb des
MEMOSET-Schalters
rot aufleuchtet,
wurde eine Referenzmarke des
Meßsystems
überfahren. Die Zähl-
funktion des Zählers wird gestoppt.
b) Weißer Punkt ,,e"
Beim überfahren der Referenzmarke
wird der in den Handvorwahlschaltern
eingestellte Wert im Zähler über-
nommen.
c) Weißer Kreis ,,0"
Beim überfahren der Referenzmarke
werden keine Setz- bzw. Stopp-
funktionen ausgeführt.
6. Arbeiten
mit MEMOSET
6.1.
Festlegung
des Werkstück-Bezugs-
punktes (Nullpunkt
am Werkstück)
MEMOSET-Schalter
auf Links-Stellung
(weißer Kreis) bringen.
. Werkstück-Bezugspunkt
(Bezugskante)
anfahren.
Zähler mit Druck auf Nullungstaste (,,O")
nullen.
MEMOSET-Schalter
auf Mittel-Stellung
bringen.
. Eine Referenzmarke des HEIDENHAIN-
Meßsystems
bzw. Gebers überfahren:
Beim überfahren der Referenzmarke
stoppt der Zähler und die Leuchtdiode
oberhalb des MEMOSET-Schalters
leuchtet auf.
Angezeigten Positionswert
des Zählers
an den Handvorwahlschaltern
einstellen.
Dieser Wert ist der Abstand zwischen
Werkstück-Bezugspunkt
und der
Referenzmarke des HEIDENHAIN-
Meßsystems.
Achtung!
Wird eine weitere Betätigung der Hand-
vorwahlschalter
für andere Bearbeitungs-
vorgänge notwendig sein, muß der
gewonnene Wert (Abstand Werkstück-
BezugspunkVReferenzmarke)
separat
festgehalten werden.
. MEMOSET-Schalter
auf Rechts-Stellung
(weißer Punkt) bringen.
. Dieselbe Referenzmarke nochmals
überfahren: Der an den Handvotwahl-
Schaltern eingestellte Wert wird dabei
in den Zähler übernommen und von
diesem Wert aus weitergezählt.
. MEMOSET-Schalter
auf Links-Stellung
(weißer Kreis) bringen. In dieser Stellung
des MEMOSET-Schalters
wird beim
überfahren der Referenzmarke des
Meßsystems
keine Setz- und Stopp-
funktion ausgeführt.
. Die Werkstück-Bearbeitung
kann
beginnen.
5.6.
Commutateur
MEMOSET
Pour Ia sklection de I'une des trois
fonctions du MEMOSET (voir utilisation
du MEMOSET).
a) Voyant rouge
Lorsque Ia lampe rouge au-dessus
du commutateur
MEMOSETs'allume,
Ia machine a passe par une marque
de reference du systeme de mesure.
Le camptage est arrete.
b) Point blanc ((@JJ
Lorsque Ia machine passe au-dessus
d'une marque de reference, Ia Valeur
reglee aux commutateurs
de preaffi-
chage est reprise dans Ie compteur.
c) Cercle blanc « 0 »
En Passant au-dessus de Ia marque
de reference, les operations (c SET»
et «Arrt% du camptage» sont hors
fonction.
6. Travailler avec MEMOSET
6.1.
Definition
du Point de rhfhrence
(z&o - pihce)
Amener Ie commutateur
MEMOSET
sur Ia Position de gauehe (cercle blanc).
. Positionner Ia machine sur Ie Point de
reference de Ia piece a usiner (bord de
re ference).
. Remettre Ie compteur a zero en
appuyant sur Ie bouton «O».
. Amener ie commutateur
MEMOSET
sur Ia Position mediane.
Faire passer Ie capteur au-dessus d'une
marque de reference du Systeme de
mesure HEIDENHAIN: par Ie passage
au-dessus de Ia marque de reference,
Ie compteur se bloque et Ie voyant se
trouvant au-dessus du commutateur
MEMOSETs'allume.
. Regler Ia Valeur affichee aux commuta-
teurs de preselection.
Cette Valeur
represente Ia distance entre Ie Point de
reference de Ia piece a usiner et Ia marque
de reference sur Ia regle du Systeme de
mesure.
Attention:
Si I'on utilise Ie commutateur
de
presolection pour dautres operations
de travail, Ia Valeur trouvee (c-a-d. Ia
distance entre Ie Point de roference
de Ia piece a usiner et Ia marque de
reference) doit etre notee separement.
Amener Ie commutateur
MEMOSET
sur Ia Position de droite (Point blanc).
. Faire repasser Ie capteur au-dessus de
Ia meme marque de reference: Ia Valeur
reglee aux commutateurs
de preselec-
tion est Prise en campte dans Ie
compteur, qui se remet a compter a partir
de cette Valeur.
Ramener Ie commutateur
MEMOSET
sur Ia Position de gauehe (cercle blanc).
Dans cette Position Ie MEMOSETest
hors
fonction (c-a-d. pas de Prise en campte,
ni d'arret de camptage).
. L'usinage de Ia piece peut commencer.
5.6.
MEMOSET-switch
For selection of one of the three
MEMOSET-functions
(also refer to
"MEMOSET").
a) Red indicator:
The indicator immediately above the
MEMOSET-toggle
switch illuminates
(red) when the reference mark on the
transducer has been passed over.
The counting function then ceases.
b) White dot "0":
The value indicated in the thumbwheel
preset switches is automatically
transferred into the counter on passing
over the reverence mark of the
transducer.
c) White circle "0":
No stop or preset functions are carried
out when passing over reference mark.
6. Working with MEMOSET
6.1.
Establishing
the workpiece
datum (zero reference Position of
workpiece)
Push MEMOSET-toggle
switch to left-
hand Position (white circle).
. Set machine to desired reference
Position (or reference edge) of work-
piece.
. Reset counter to zero by pressing the
reset button ("0").
Push MEMOSET-toggle
switch to centre
Position.
' Traverse machine until a zero reference
mark (i.e. location of zero reference pulse)
of the HEIDENHAIN transducer has been
reached. On passing over the reference
mark, the counter ceases to count,
and the indicator immediately above the
MEMOSET-toggle
switch illuminates
(red).
. Dia1 the displayed Position value of counter
into the thumbwheel
preset switches.
This value indicates the distance between
workpiece-datum
and reference mark
of the HEIDENHAIN transducer.
Caution!
If further use of the thumbwheel
preset
switches is intended for other working
procedures, it is advisable to take
separate note of the previously obtained
value (i.e. distance workpiece datum/
transducer reference mark).
JPush MEMOSET-toggle
switch to right-
hand Position (white dot).
Traverse machine over the same
reference mark of the HEIDENHAIN
transducer once again. The value entered
into the thumbwheel
preset switches
is then automatically transferred into the
counter which commences further
counting from this value onwards.
. Push MEMOSET-toggle
switch to left-
hand Position (white circle). When the
MEMOSET-toggle
switch is in this
Position, no stop or preset functions take
place when passing over reference mark
of the transducer.
Machining tan now commence.
6
