4.2. Dimensionierung der Ansaugung

In der Praxis ist die Pumpe aufgrund von Unterdruckverlusten (Rohrreibung, Ansaughöhe) nur in einem
gewissen Bereich selbstansaugend. In diesem Betriebsbereich schafft es die Pumpe selbstständig die

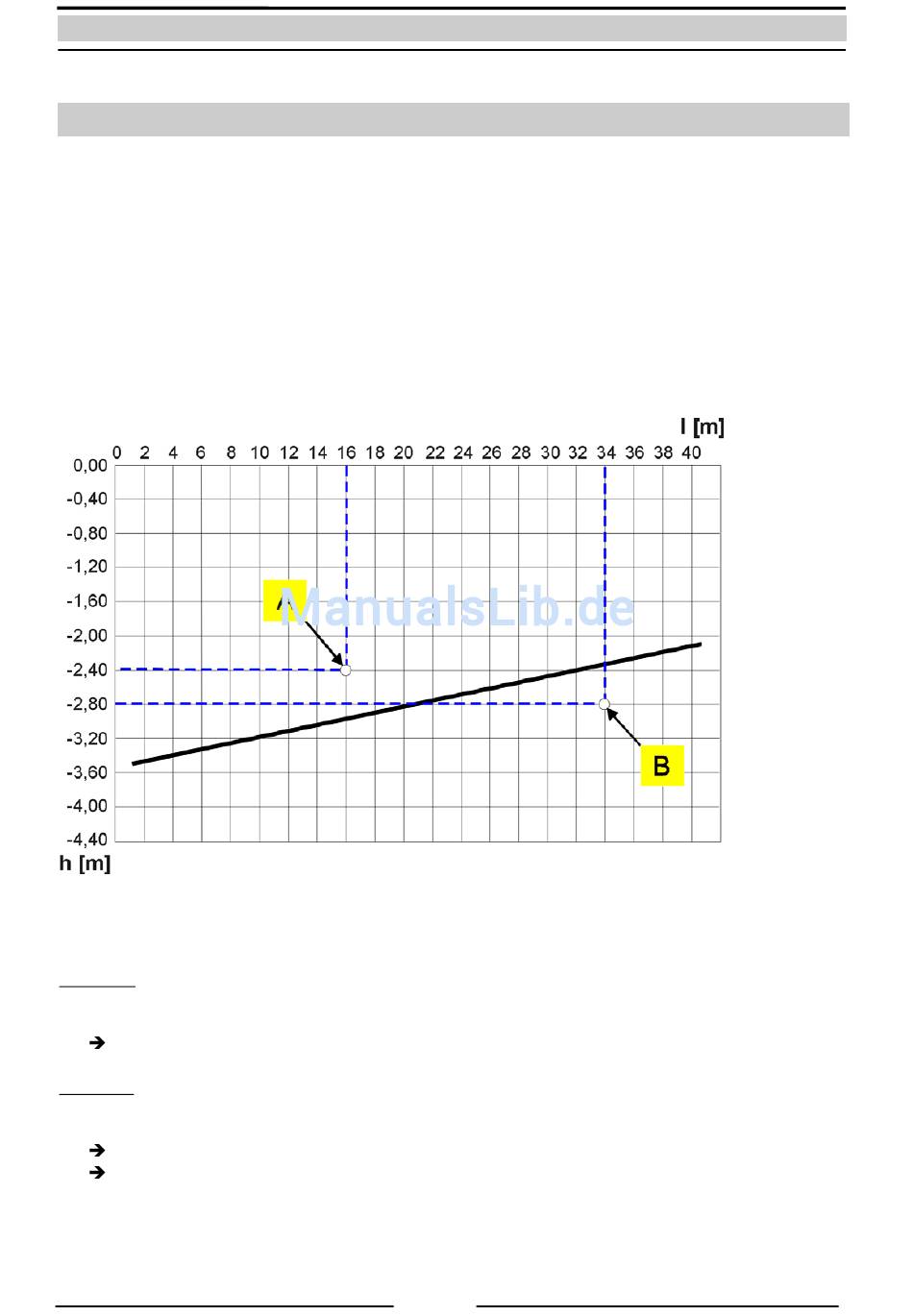

Saugleitung (z.B. bei der Erstinbetriebnahme) zu entlüften. Die Ansaugkennlinie zeigt die Abhängigkeit
von Ansauglänge zu Ansaughöhe. Der ermittelte Wert muss sich oberhalb der dargestellten
Ansaugkennlinie im Diagramm befinden. Ist der Ansaugpunkt unterhalb der Ansaugkennlinie, muss eine
Ladepumpe (optionales Zubehör RM Eco-LP) eingesetzt werden, um den Ansaugvorgang zuverlässig und
mit ausreichender Sicherheit zu gewährleisten.
Hinweis: Die Ladepumpe unterstützt den Ansaugvorgang, so dass eine bis 3 m größere Ansaughöhe
realisiert werden kann. D.h. die Ansaugkennlinie verschiebt sich um 3 m parallel nach unten.
Beispieldimensionierung
Beispiel A:
Saugleitungslänge = 16 m
Ansaughöhe = -2,40 m (Höhenabstand zwischen tiefster Ansaugposition und Pumpe)
o.k. da Schnittpunkt oberhalb der Kennlinie
Beispiel B:
Saugleitungslänge = 34 m
Ansaughöhe = -2,80 m (Höhenabstand zwischen tiefster Ansaugposition und Pumpe)
nicht o.k., da Schnittpunkt unterhalb der Kennlinie
Zubehör Ladepumpe RM Eco-LP (Art:-Nr: 22 00 97) erforderlich, um die Ansaugung zu
unterstützen
7
