6.3 Installationen auf der Ansaugseite

Die Installation der Ansaugung bedarf einer besonderen Aufmerksamkeit, da nur eine einwandfrei
Montage und Dichtigkeit einen störungsfreien Betrieb der Anlage gewährleistet. Zur einwandfreien
Funktion gehört auch die Beachtung der Randbedingungen wie Ansaughöhe und Ansauglänge (siehe
Kapitel 4.2.).

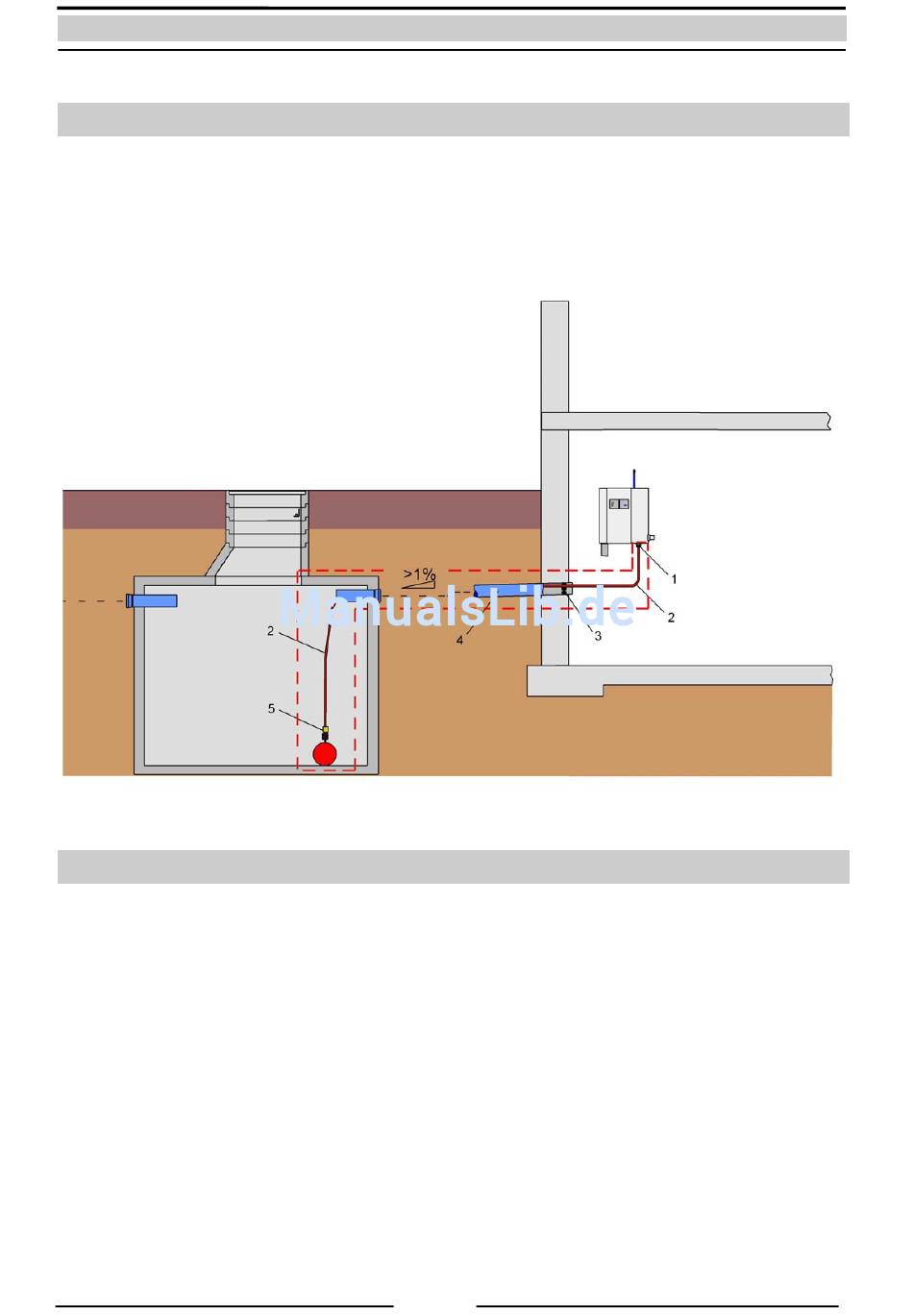

1. Sauganschluss am RM Eco
2. Saugleitung
3. Mauerdurchführung
4. Schutzrohr
5. schwimmende Ansaugung

6.3.1 Installation des Schutzrohres

Der Ansaugleitung muss in einem Schutzrohr DN100 verlegt werden, um eine dauerhafte Zugänglichkeit
zu gewährleisten. Um stehende Wasser im Schutzrohr zu vermeiden muss es mit >1% Gefälle zum Tank
verlegt werden.
Generell sollten alle im Schutzrohr geführten Leitungen durch eine Mauerdurchführung z. B. INTEWA
MD100 (Art:-Nr: 61 00 50) zum Haus hin abgedichtet sein. Durch diese werden die Ansaugleitung und das
Schwimmschalterkabel durchgeführt und durch eine gepresste Gummiplatte abgedichtet. So wird bei
einem Rückstau verhindert, dass Wasser in den Kellerraum gelangt. Die Montage der Mauerdurchführung
muss gemäß Anleitung
(Querschnittsverengung!).
erfolgen, damit die
15
Ansaugleitung nicht gequetscht wird
