5. Übersicht der Baugruppen
Der RM Eco ist modular aufgebaut. Jede Baugruppe ist einzeln austauschbar

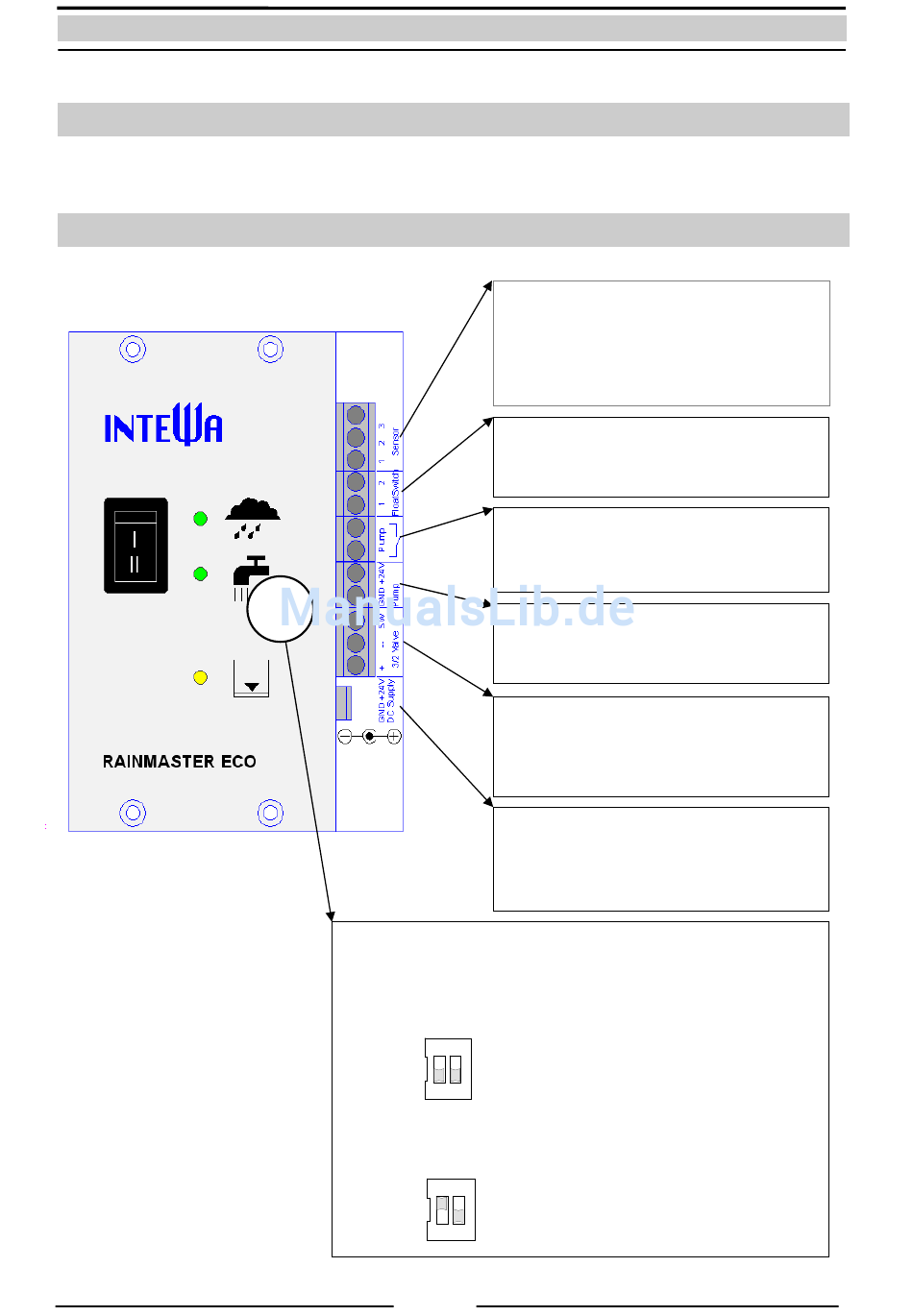

5.1 Baugruppe Basissteuerung

Füllstandssensorik
(s. optionales Zubehör RM Eco-FS)
Schwimmschalter
Druckschalter (keine Polarität)
Membranpumpe
3/2-Wege-Kugelhahn
Schaltnetzteil 24 V DC
Der Stagnationsschutz kann über einen Kodierschalter auf
der Platine aktiviert werden. Hierzu muss die Frontplatte
entfernt werden.
a.) Stagnationsschutz deaktiviert (Werkseinstellung)
ON
1 2
b.) Stagnationsschutz aktiviert
Alle zwei Wochen
Nachspeisebehälter ausgetauscht
ON
1 2
9
- 3 = +15 V (braun)
- 2 = Signal (schwarz)
- 1 = GND (grau)
- 2 (blau)
- 1 (braun)
- (rot)
(rot)
-
- +24 V (rot)
- GND (schwarz)
- Signal/GND (grün)
- GND (schwarz)
- +24 V DC (rot)
- Klinkenstecker Ø 5.5
- optional: Anschluss an 24 V Akku-
versorgung
wird das Wasser im
