Baugruppe Membranpumpe - Intewa RAINMASTER Eco Montage- Und Bedienungsanleitung

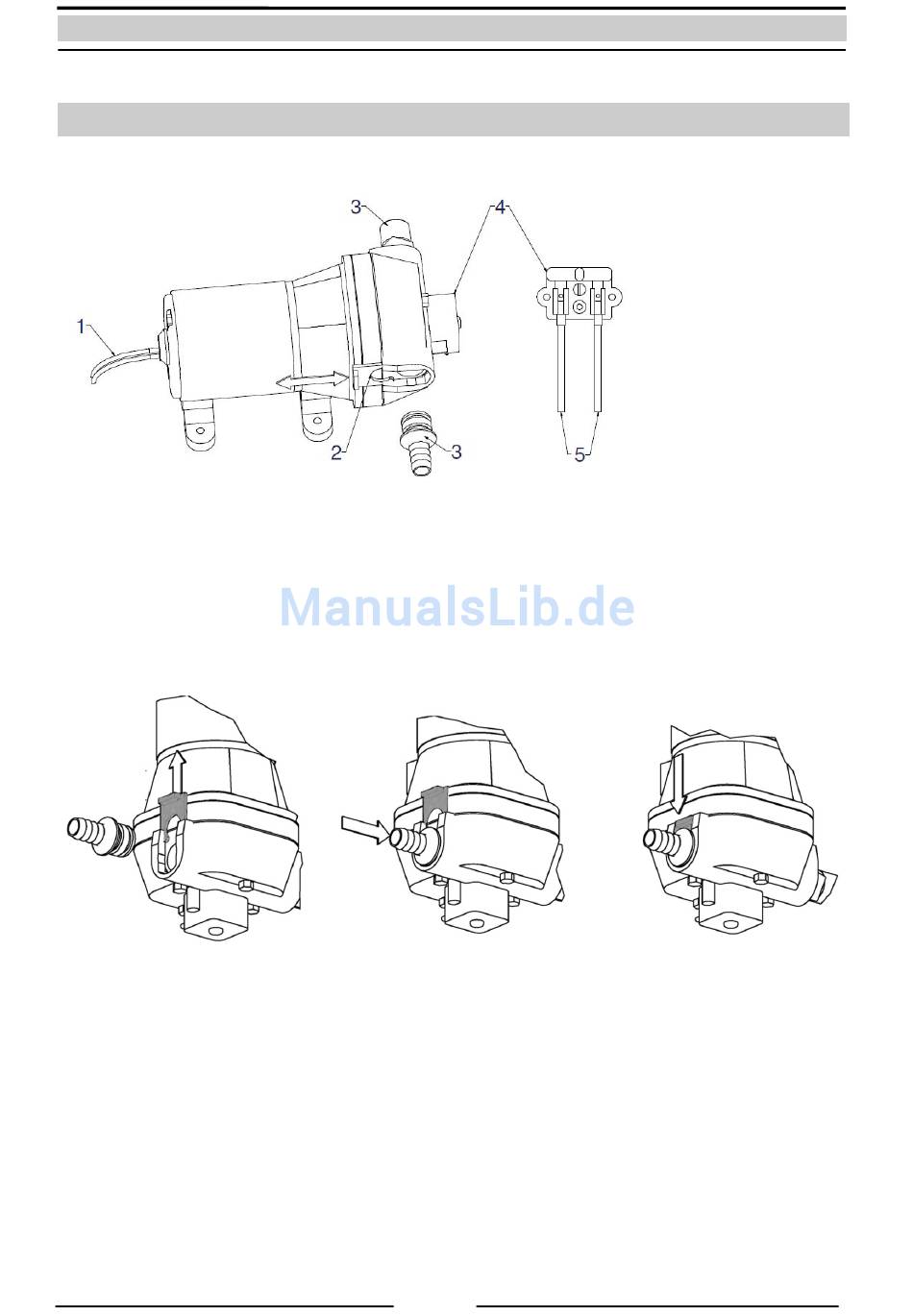

5.2 Baugruppe Membranpumpe

Die Anschlussfittinge an Saug- und Druckseite der Pumpe sind mit Schnellverschlüssen versehen. Zur
Demontage ist der Verriegelungsschieber heraus zu ziehen. Der Anschlussfitting kann dann heraus
gezogen werden. Bei der Montage ist zu beachten, dass die Dichtigkeit erst hergestellt ist, wenn der
Verriegelungsschieber komplett eingeschoben ist!
10
1. Versorgungskabel
2. Verriegelungsschieber
3. Anschluss-Fitting
4. Druckschalter
5. Druckschalterkabel
