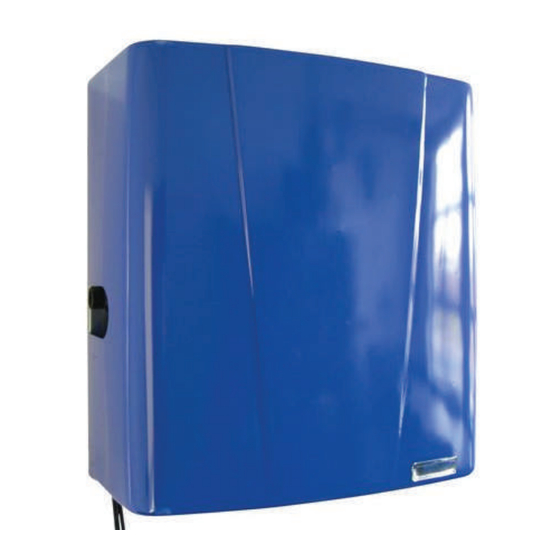

RAINMASTER Favorit
Montage- und Bedienungsanleitung
WASSER IST UNSER ELEMENT
www.intewa.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Intewa RAINMASTER Favorit

Inhaltszusammenfassung für Intewa RAINMASTER Favorit

  • Seite 1 RAINMASTER Favorit Montage- und Bedienungsanleitung WASSER IST UNSER ELEMENT www.intewa.de...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung und Anwendungsbereich ......................2 1.1 Funktionsweise ..................................3 Sicherheitshinweise ............................4 Lieferumfang ..............................5 Technische Daten ............................6 4.1 Geräteübersicht und Abmaße ............................. 7 4.2 Dimensionierung der Ansaugung ............................8 4.3 Normen, Richtlinien, Prüfungen ............................9 Übersicht der Baugruppen ..........................10 5.1 Baugruppe Pumpensteuerung ............................

  • Seite 3: Einleitung Und Anwendungsbereich

    Einleitung und Anwendungsbereich Herzlichen Glückwunsch zum Kauf Ihres RAINMASTER Favorit (nachfolgend RM Favorit genannt). RM Favorit ist speziell für die Regenwasser- und Grauwassernutzung konzipiert, für den Einsatz in großen Einfamilienhäusern, Mehrfamilienhäusern, Gewerbe und Industrie. Die Einbauposition von RM Favorit Verbrauchern oberhalb des beträgt maximal 15 m.

  • Seite 4: Funktionsweise

    In beiden Modi erfolgt das Ein- und Ausschalten der Kreiselpumpe über den integrierten elektronischen Druckschalter, der auch die Strömungsüberwachung realisiert. Der Trockenlaufschutz ist hierdurch 100 % gewährleistet. Regenwasserzentrale RAINMASTER Favorit Trinkwasseranschluss mit Flexschlauch und Absperrhahn Druckanschlussset mit Entlüftungs- und Absperrhahn...

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Vor der Installation des Gerätes ist diese Montage- und Bedienungsanleitung sorgfältig zu lesen. Die dort angegebenen Hinweise sind genau zu beachten, da sonst jeglicher Gewährleistungsanspruch erlischt. Darüber hinaus führen eigenständige Modifikationen an der Nachspeiseeinrichtung, sowie der elektrischen Komponenten, zum Erlöschen der Prüfzeichen. Für den Transport des Gerätes ist ausschließlich die dafür vorgesehene Originalverpackung zu verwenden.

  • Seite 6: Lieferumfang

    Lieferumfang Regenwasserwerk Wandbefestigungsmaterial, RAINMASTER Favorit Montage- und Bedienungsanleitung Zubehör A Zubehör B Zubehör C (Trinkwasseranschlussset) (Druckanschlussset) (Schwimmschalterset)

  • Seite 7: Technische Daten

    Technische Daten RM Favorit 20 RM Favorit 40 Maße (H x B x T): 595 x 550 x 265 mm 595 x 550 x 265 mm Gewicht: 32 kg 33 kg Netzspannung: 230 V AC / 50 Hz 230 V AC / 50 Hz Leistungsaufnahme: 0,8 kW 1,25 kW...

  • Seite 8: Geräteübersicht Und Abmaße

    4.1 Geräteübersicht und Abmaße Ansicht von rechts Frontansicht Ansicht von links 1. mehrstufige Kreiselpumpe zu RM Favorit 20 / 40 2. Pumpenklemmkasten mit Basissteuerung 3. Entlüftungshahn 4. Druckabsperrhahn (3/4“ IG) 5. Pumpensteuerung 6. Nachspeisebehälter 7. Trinkwasser Absperrhahn (3/4“ IG) 8. Trinkwassernachspeiseventil 9.

  • Seite 9: Dimensionierung Der Ansaugung

    4.2 Dimensionierung der Ansaugung In der Praxis ist die Pumpe aufgrund von Unterdruckverlusten (Rohrreibung, Ansaughöhe) nur in einem gewissen Bereich selbstansaugend. In diesem Betriebsbereich schafft es die Pumpe selbstständig die Saugleitung (z.B. bei der Erstinbetriebnahme) zu entlüften. Die Ansaugkennlinie zeigt die Abhängigkeit von Ansauglänge zu Ansaughöhe.

  • Seite 10: Normen, Richtlinien, Prüfungen

    4.3 Normen, Richtlinien, Prüfungen Der RM Favorit erfüllt die Norm für Regenwassernutzungsanlagen DIN 1989-4 „Bauteile zur Steuerung und Nachspeisung“. Das DVGW-Prüfzeichen bestätigt den notwendigen “Freien Zulauf“ gemäß DIN EN1717 zur sicheren Trennung vom Brauchwasser zum Trinkwasseranschluss, der im RM Favorit integriert ist.

  • Seite 11: Übersicht Der Baugruppen

    Die Einstellschraube (5) dient nicht der Begrenzung des maximalen Pumpendrucks! Ist dieser für die Anwendung zu groß, muss hierzu ein separater Druckbegrenzer auf der Druckseite eingesetzt werden. Im Spezialfall der Konstantdruck-Anwendungen ist der RAINMASTER Favorit–SC geeignet. Hier lässt sich der maximale zulässige Druck elektronisch einstellen.

  • Seite 12: Baugruppe Basissteuerung

    Verbindung Pumpensteuerung / Basissteuerung im Klemmkasten. 5.2 Baugruppe Basissteuerung Im Klemmkasten der Pumpe befindet sich die Basissteuerung [1], an die alle elektrischen Komponenten des RM Favorit angeschlossen sind, und der zum Starten des Motors erforderliche Motorkondensator [2]. Seitlich an der linken Klemmkastenseite befindet sich der Betriebswahlschalter [3] für die Einstellung des Automatik- oder Wartungsmodus.
  • Seite 13 Platinen- Platinen- Pos. Anschlussbeschreibung Pos. Anschlussbeschreibung beschriftung beschriftung KH PE Schutzleiter- 2/3-Wege Kugelhahn SS PE Schutzleiter Schwimmschalter Schutzleiter Pumpensteuerung BR PE PU PE Schutzleiter Pumpe Schutzleiter Netzanschluss NE PE LP PE Schutzleiter Ladepumpe N-Netzleitung blau NE bl NE br L1- Netzleitung braun Betriebswahlschalter braun S1 brn SS brn...

  • Seite 14: Baugruppe Kreiselpumpe

    5.3 Baugruppe Kreiselpumpe Explosionsdarstellung Kreiselpumpe zu RM Favorit 20 / 40 Nr. KIT RM F 20 RM F-SC 20 RM F 40 RM F-SC 40 KIT REF. REF.Nr. COMPONENT DESCRIPTION DESCRIPTION MECHANICAL O-RING ( PUMP BODY ~ ) 1 pcs. ZBR25620 SEAL ( COMPLETE MECHANICAL ~ ) 1 pcs.

  • Seite 15: Baugruppe Nachspeiseeinrichtung

    5.4 Baugruppe Nachspeiseeinrichtung Das Schwimmerventil hält den Wasserstand im Nachspeisebehälter immer konstant. Der maximale Wasserstand sollte beim Schließen des Schwimmer- ventils ca. 2 cm unterhalb der Notüberlaufkante (Behälterrückseite) sein. Der maximale Wasserstand kann durch Drehen des schwarzen Auftriebskörper variiert werden. Im Anschluss des Schwimmerventils befindet sich ein Schutzsieb.

  • Seite 16: Installationshinweise

    Installationshinweise 6.1 Wandmontage RM Favorit wird beiliegenden Wandhalterung an einer Wand montiert. Der Deckenabstand und die seitlichen Mindestabstände sind zwecks Montage und Wartung einzuhalten. RM Favorit wird so in die Wandhalterung eingehängt, dass die vorstehenden Enden des Montagewinkels in die entsprechenden Nuten der Gehäuserückwand greifen.

  • Seite 17: Anschluss An Die Trinkwasserleitung

    Die mitgelieferten Gummipuffer sind rückseitig in die unteren Ecken der Metallrückwand einzuschrauben. Mit den Gummipuffern liegt das Gerät an der Wand an. Durch unterschiedliche Eindrehtiefen können Unebenheiten der Wand ausgeglichen werden. 6.2 Anschluss an die Trinkwasserleitung Der Anschluß an die Trinkwasserleitung erfolgt über den beiliegenden Flexschlauch mit Absperrhahn. Überwurfverschraubung wird Behälteranschluss verbunden.

  • Seite 18: Installationen Auf Der Ansaugseite

    Um stehende Wasser im Schutzrohr zu vermeiden, muss sie mit >1% Gefälle zum Tank verlegt werden. Generell sollten alle im Schutzrohr geführten Leitungen durch eine Mauerdurchführung z.B. INTEWA MD100 (Art:-Nr: 61 00 50) zum Haus hin abgedichtet sein. Durch diese werden die Ansaugleitung und das Schwimmschalterkabel durchgeführt und durch eine gepresste Gummiplatte abgedichtet.

  • Seite 19: Ausführung Der Ansaugleitung

    Als Ansaugleitung muss ein unterdruckfester Schlauch verwendet werden, der sich unter Vakuum nicht zusammen zieht, aber dennoch flexibel ist. Hiermit läßt sich im Speicher eine schwimmende Ansaugung realisieren. Der Intewa Ansaugschlauch SDS erfüllt diese Anforderung. Um potentielle Undichtigkeiten an Verbindungsstellen zu vermeiden, empfiehlt es sich, den Ansaugschlauch in einem Stück von der schwimmenden Ansaugung bis zum RM Favorit zu verlegen.

  • Seite 20: Sauganschluss

    6.3.3 Sauganschluss Nachdem die Ansaugleitung ins Haus geführt wurde, wird diese spannungsfrei am Rainmaster Favorit angeschlossen. Überwurfverschraubung handfest Ansauganschluss zu verschrauben. Die Ansaugleitung darf keine Spannung auf das Gerät ausüben. Daher ist die Ansaugleitung über separate Rohrschellen an der Wand zu befestigen.

  • Seite 21: Montage Des Druckanschlusssets

    6.4 Montage des Druckanschlusssets Das Druckanschlussset (s. Lieferumfang) stellt die Verbindung zwischen Pumpe und Druckleitungssystem her. Die beiliegende Druckanschlusseinheit wird mit der flachdichtenden Überwurfverschraubung Pumpensteuerung geschraubt. Der Druckabsperrhahn wird mit dem Drucksystem verbunden. Der Flexschlauch verbindet Druckabsperrhahn und das T-Stück mit dem Entlüftungshahn. 6.5 Anschluss des Notüberlaufs Der RM Favorit wird über einen Notüberlaufanschluss DN 50 an das Entwässerungssystem des Gebäudes angeschlossen.
  • Seite 22 Hinweis: Beim Anschluss an das Entwässerungssystem muss die Lage der Rückstauebene beachtet werden, um einen Rückstau von Kanalwasser in den offenen Trichteranschluss (Ausführung gemäß DIN EN 1717) am RM Favorit zu verhindern. Die Lage der Rückstauebene entscheidet über die Art der Entwässerungseinrichtung.

  • Seite 23: Installation Und Einstellung Des Schwimmschalters

    6.6 Installation und Einstellung des Schwimmschalters 1. Schwimmschalterkabel 2. Mauerdurchführung 3. Schutzrohr (Gefälle > 1%) 4. schwimmende Ansaugung 5. Kontergewicht 6. Schwimmschalter Das Schwimmschalterkabel wird bei unterirdischen Speichern durch das Schutzrohr zum RM Favorit geführt. Hierzu muss es von der Basissteuerung abgeklemmt werden. Dann wird die Kabelverschraubung auf das Kabel geschoben.

  • Seite 24: Inbetriebnahme Und Betrieb

    Inbetriebnahme und Betrieb 7.1 Inbetriebnahme des Trinkwasserbetriebs 1. Wartungsmodus wählen = Schalterstellung II 2. Absperrhahn zur Trinkwasserleitung öffnen, damit sich der Nachspeisebehälter mit Wasser füllt. Hinweis: Bei der Inbetriebnahme des Trinkwasserbetriebs befüllt sich die Pumpe automatisch über den Nachspeisebehälter mit Wasser. Ein manuelles Befüllen der Pumpe ist nicht erforderlich! 3.

  • Seite 25: Inbetriebnahme Des Regenwasserbetriebs

    6. Druckabsperrhahn öffnen und Leitung bis zu den Verbrauchern entlüften (z.B. mehrmals Toilettenspülung drücken und Gartenhahn öffnen) 7. Verbraucher schließen. Pumpe wird über die Pumpensteuerung automatisch abgeschaltet, wenn der max. Systemdruck erreicht ist. 7.2 Inbetriebnahme des Regenwasserbetriebs Hinweis: Konnte die Inbetriebnahme des Trinkwasserbetriebs nicht als erster Schritt erfolgen (wenn z.B.

  • Seite 26: Betriebsarten Und Anzeige

    3. Entlüftungshahn öffnen. Wassereimer unter Entlüftungshahn halten und Pumpe durch Einstecken des Netzsteckers starten. er 3/2-Wege- Kugelhahn fährt in Regenwasserstellung). Solange Entlüftungshahn geöffnet lassen, blasenfreies Wasser Regenwasserspeicher gefördert wird und somit alle Luft aus der Saugleitung entfernt ist. 4. Entlüftungshahn schließen. 5.

  • Seite 27: Automatikmodus (Schalterstellung I )

    7.3.1 Automatikmodus (Schalterstellung I ) Die normale Betriebsart ist der Automatikmodus, der durch Schalterstellung I gewählt wird. diesem Modus wird automatisch von Regenwasser auf Trinkwasser umgeschaltet, wenn der Schwimmschalter eine leere Zisterne erkennt. Entsprechend den zwei Schaltzuständen des Schwimmschalters können zwei Betriebszustände eingenommen werden, die am Sichtfenster des 3/2-wege-Kugelhahns abzulesen sind (s.

  • Seite 28: Selbsthilfe Im Störungsfall

    Selbsthilfe im Störungsfall Symptom Ursache Abhilfe Pumpe schaltet sich aus und a.) Luft in Ansaugleitung, da a.) Schwimmschalterfunktion und rote LED leuchtet Schwimmschalter bei leerer Position überprüfen (s. Zisterne nicht auf Trink- Kapitel 6.6), danach wasserbetrieb geschaltet hat Wiederinbetriebnahme (s. Kapitel 7) b.) Luft in der Ansaugleitung, da b.) Verbindungsstellen und...

  • Seite 29: Wartung

    RMD-24, Art.-Nr. 220092 Der RAINMASTER D 24 ist eine Füllstandanzeige für Wassertanks bis 3 m Wassertiefe. Er kann an beliebiger Stelle im Haus montiert werden und ist eine gute Ergänzung für die RAINMASTER Favorit Regenwasserwerke. RMF-LP, Art.-Nr. 220076 Ladepumpe zur Unterstützung der Ansaugung bei hoher Ansaugtiefe und/oder Ansauglänge.

  • Seite 30: Gewährleistung

    12 Gewährleistung Für dieses Gerät übernimmt die INTEWA GmbH eine Gewährleistung von 24 Monaten, gerechnet ab Kaufdatum. Zum Nachweis dieses Datums bewahren Sie bitte den Kaufbeleg auf. Innerhalb der Gewährleistungszeit leistet die INTEWA GmbH nach eigener Wahl Gewährleistung durch Werksreparatur oder Ersatzlieferung.
  • Seite 31 © INTEWA GmbH Version: 2.8d Technische Änderungen vorbehalten.
