16 von 32
5 Aufstellung/Einbau
M o n t a g e a u f e b e n e m B o d e n
1. Mitgelieferte 4 Gummipuffer mit der Klebefolie in die dafür auf der Unterseite
vorgesehenen Aussparungen des Behälterbodens kleben.
2. Anlage ebenerdig aufstellen und mit Hilfe einer Wasserwaage ausrichten.
M o n t a g e a n d e r W a n d m i t h a n d e l s ü b l i c h e n H a k e n
1. 2 handelsübliche Haken an gewünschter Stelle in der Wand befestigen.
Abstand der Bohrungen ist der Maßzeichnung zu entnehmen. (⇨ Kapitel 9.2 Seite
26)
2. Mitgelieferte 2 höhere Gummipuffer 720.4 mit der Klebefolie auf die Rückseite
(knapp über dem Boden) des Behälters kleben.
3. Anlage in die Haken einhängen.
5.4 Deckel 160 demontieren

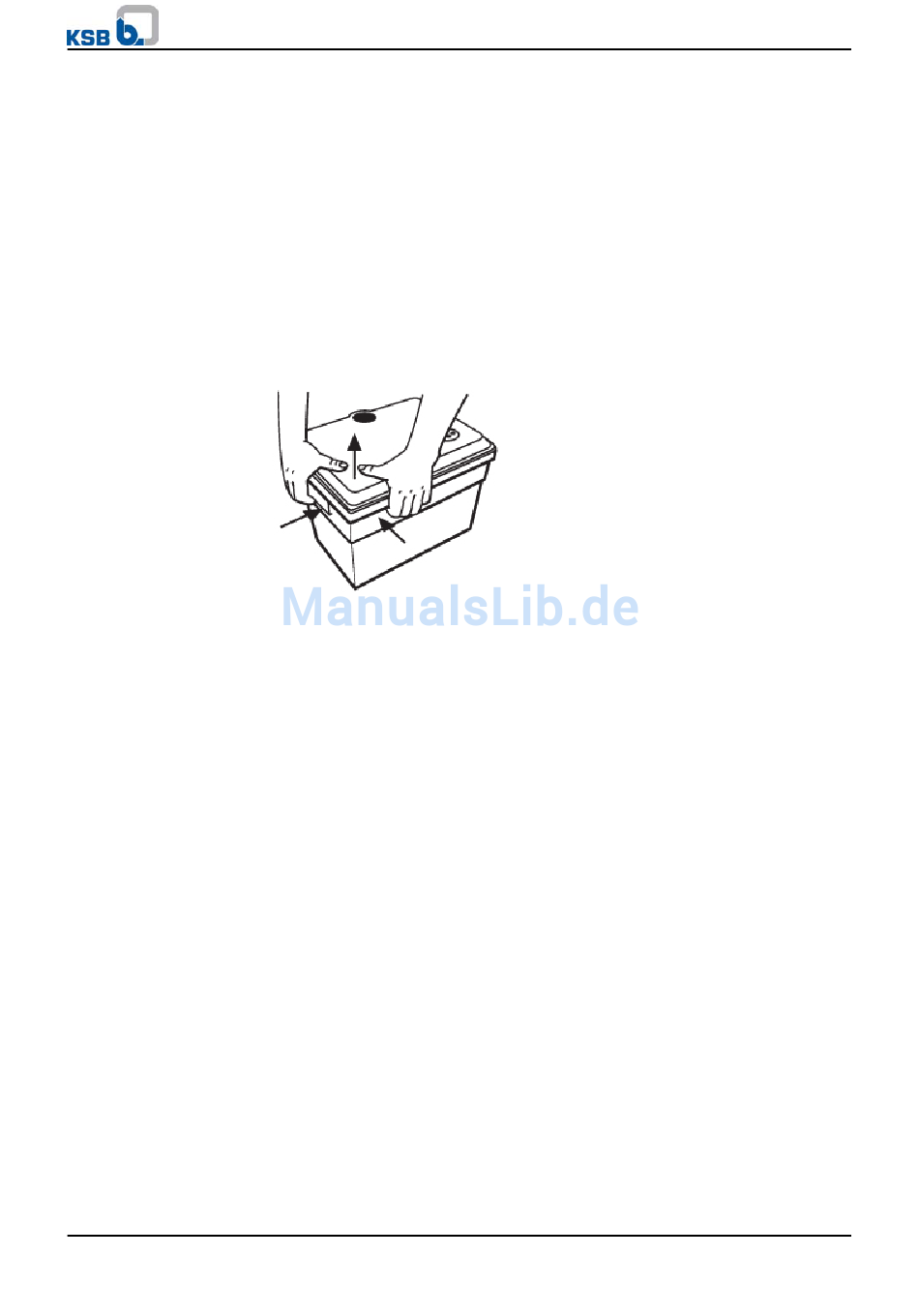

Abb. 3: Deckel 160 demontieren
1. Deckel über Eck mit beiden Händen greifen, sodass beide Daumen oben auflie-
gen.
2. Behälterwand mit den Fingern leicht nach innen drücken und gleichzeitig Deckel
leicht anheben.
(Vorgang an allen 4 Ecken durchführen.)
5.5 Zusatzanschlüsse
D u s c h a n s c h l u s s
Es ist möglich, zusätzlich eine Dusche anzuschließen. Dazu ist das Duschanschlussset
erforderlich.
5.5.1 Duschanschlussset anschließen
1. Pumpenaggregat aus dem Behälter nehmen.
2. Durchführung R 1
1
/
(Ø 42 mm) an der markierten Stelle in den Behälter einboh-
4
ren. (⇨ Kapitel 9.2 Seite 26)
3. Formstück 720.5 mit Dichtring 411.5 in die Bohrung einsetzen und von innen mit
Mutter 920.5 befestigen.
4. Schwimmer 74-4.1 von der Pumpe lösen.
5. Styroporauftriebskörper 74-4 auf die Halterung 732 stecken.
6. Spezialschwimmer 74-4.2 an der Pumpe befestigen.
7. Schaltpunkte gemäß Betriebsanleitung der Pumpe einstellen. (⇨ Kapitel 9.2 Seite
26)
8. Schaltpunkte prüfen.
(Schwimmer darf nicht am Deckel 160 anstoßen.)
9. Pumpenaggregat in den Behälter stellen. Darauf achtern, dass die Pumpe richtig
in der Verdrehsicherung E einrastet.
Ama® -Drainer-Box 021
