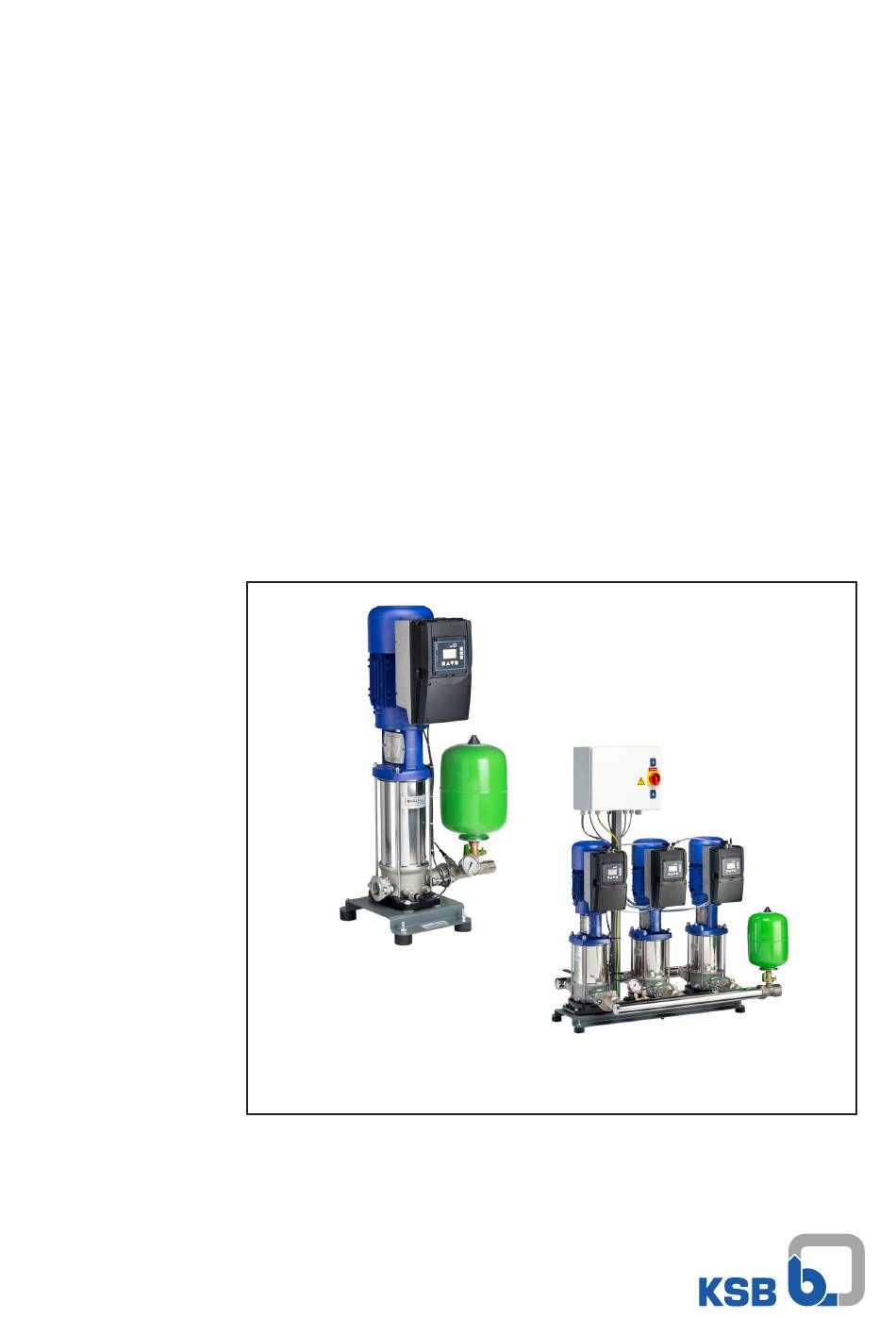

- Seite 1 Druckerhöhungsanlage KSB Delta Solo / KSB Delta Eco KSB Delta Solo SVP KSB Delta Eco SVP Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung KSB Delta Solo / KSB Delta Eco Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB B.V., Alphen aan den Rijn, Nederland 16.10.2018...
-
Seite 3: Inhaltsverzeichnis
Aufstellung/Einbau .......................... 19 Aufstellung .............................. 19 Überprüfung vor Aufstellungsbeginn...................... 19 Druckerhöhungsanlage aufstellen ........................ 19 Rohrleitungen einbauen .......................... 20 6.4.1 Kompensator einbauen ........................ 20 6.4.2 Druckminderer einbauen ........................ 21 Drucklose Vorlagebehälter einbauen ...................... 21 Trockenlaufschutz montieren........................ 22 Elektrisch anschließen ............................ 23 6.7.1 Bemessung der elektrischen Anschlussleitung................. 23 KSB Delta Solo / KSB Delta Eco 3 von 68... - Seite 4 10.1 Störungen: Ursachen und Beseitigung...................... 52 10.2 Alarmmeldungen............................ 54 10.3 Warnmeldungen............................. 56 10.4 Informationsmeldungen .......................... 59 Zugehörige Unterlagen ........................ 60 11.1 Gesamtzeichnungen/Explosionszeichnungen mit Einzelteileverzeichnis ........... 60 11.1.1 KSB Delta Solo SVP.......................... 60 11.1.2 KSB Delta Eco SVP .......................... 61 EU-Konformitätserklärung ........................ 62 Unbedenklichkeitserklärung ....................... 63 Inbetriebnahmeprotokoll ........................ 64 Stichwortverzeichnis.......................... 65 KSB Delta Solo / KSB Delta Eco...
-
Seite 5: Glossar
Unbedenklichkeitserklärung Eine Unbedenklichkeitserklärung ist eine Erklärung des Kunden im Falle einer Rücksendung an den Hersteller, dass das Produkt ordnungsgemäß entleert wurde, so dass von fördermediumsberührten Teilen keine Gefahr für Umwelt und Gesundheit mehr ausgeht. KSB Delta Solo / KSB Delta Eco 5 von 68... -
Seite 6: Allgemeines
Zur Aufrechterhaltung der Gewährleistungsansprüche muss im Schadensfall unverzüglich die nächst gelegene KSB Serviceeinrichtung benachrichtigt werden. 1.2 Einbau von unvollständigen Maschinen Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen Unterkapitel von Wartung/Instandhaltung zu beachten. 1.3 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. -
Seite 7: Kennzeichnung Von Warnhinweisen
Dieses Symbol kennzeichnet in Kombination mit einem Signalwort Gefahren im Zusammenhang mit elektrischer Spannung und gibt Informationen zum Schutz vor elektrischer Spannung. Maschinenschaden Dieses Symbol kennzeichnet in Kombination mit dem Signalwort ACHTUNG Gefahren für die Maschine und deren Funktion. KSB Delta Solo / KSB Delta Eco 7 von 68... -
Seite 8: Sicherheit
▪ Niemals die in der Dokumentation genannten zulässigen Einsatzbereiche und Verwendungsgrenzen bezüglich Druck, Temperatur etc. überschreiten. ▪ Alle Sicherheitshinweise sowie Handlungsanweisungen der vorliegenden Betriebsanleitung befolgen. 2.3 Personalqualifikation und Personalschulung Das Personal muss die entsprechende Qualifikation für Montage, Bedienung, Wartung und Inspektion aufweisen. KSB Delta Solo / KSB Delta Eco 8 von 68... -
Seite 9: Folgen Und Gefahren Bei Nichtbeachtung Der Anleitung
Fachpersonal ausgeführt werden, welches sich durch eingehendes Studium der Betriebsanleitung ausreichend informiert. ▪ Arbeiten an der Druckerhöhungsanlage nur im Stillstand ausführen. ▪ Das Pumpengehäuse muss Umgebungstemperatur angenommen haben. ▪ Das Pumpengehäuse muss drucklos und entleert sein. KSB Delta Solo / KSB Delta Eco 9 von 68... -
Seite 10: Unzulässige Betriebsweisen
Nennstrom über 400 A oder die für den Einsatz in komplexen Systemen vorgesehen sind. Wenn die Fachgrundnorm "Störaussendungen" zugrunde gelegt wird, müssen folgende Grenzwerte und Prüfniveaus eingehalten werden.: Es muss ein EMV-Plan aufgestellt werden. KSB Delta Solo / KSB Delta Eco 10 von 68... -
Seite 11: Anforderungen An Netzoberschwingungen
▪ EN 61000-4-5: Elektromagnetische Verträglichkeit (EMV) – Teil 4-5: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen Stoßspannungen. ▪ EN 61000-4-6: Elektromagnetische Verträglichkeit (EMV) – Teil 4-6: Prüf- und Messverfahren - Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente Felder KSB Delta Solo / KSB Delta Eco 11 von 68... -
Seite 12: Software-Änderungen
Die Software ist speziell für dieses Produkt entwickelt und aufwändig getestet worden. Änderungen oder auch hinzufügen von Software oder Software-Teilen sind nicht erlaubt. Ausgenommen davon sind die von KSB zur Verfügung gestellten Software- Updates. KSB Delta Solo / KSB Delta Eco 12 von 68... -
Seite 13: Transport/Zwischenlagerung/Entsorgung
4 Transport/Zwischenlagerung/Entsorgung 4.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 4.2 Transportieren HINWEIS Die Druckerhöhungsanlage ist für Transport und Zwischenlagerung auf eine Palette geschraubt und mit Folie eingewickelt. -
Seite 14: Rücksendung
1. Druckerhöhungsanlage demontieren. Fette und Schmierflüssigkeiten bei der Demontage sammeln. 2. Pumpenwerkstoffe trennen z. B. nach: - Metall - Kunststoff - Elektronikschrott - Fette und Schmierflüssigkeiten 3. Nach örtlichen Vorschriften entsorgen bzw. einer geregelten Entsorgung zuführen. KSB Delta Solo / KSB Delta Eco 14 von 68... -
Seite 15: Beschreibung
Beispiel: KSB Delta Eco 3/1508 SVP Tabelle 7: Erklärung zur Benennung Angabe Bedeutung KSB Delta Eco Baureihe Anzahl Pumpen Baugröße Stufenzahl Ausführung Druckregelung mit Drehzahlregelung und KSB SuPremE Motor 5.3 Typenschild KSB Delta Eco 3/1508 KSB B. V. 48278598 Prod. 01/2018 1234567-01 123456789 Kalkovenweg 13 3x400V... -
Seite 16: Aufbau Und Wirkungsweise
Hochdruckpumpen (2) (alle drehzahlgeregelt) das Fördermedium im eingestellten Druckbereich zu den Verbrauchern. Wirkungsweise 2 oder 3 Pumpen (2) werden durch motormontierte Frequenzumrichter gesteuert und überwacht. Zuschaltung und Abschaltungen der Pumpen erfolgen dem Anlagenbedarf angepasst KSB Delta Solo / KSB Delta Eco 16 von 68... -
Seite 17: Geräuscherwartungswerte
6 Pumpen gesamt +7,5 dB(A) Beispiel Einzelpumpe 48 dB(A) 4 Pumpen gesamt +6 dB(A) 54 dB(A) Der Gesamtgeräuscherwartungswert von 54 dB(A) kann in diesem Beispiel auftreten, wenn alle vier Pumpen bei Volllast laufen. Geräuscherwartungswerte der Pumpen siehe Pumpenbetriebsanleitung. KSB Delta Solo / KSB Delta Eco 17 von 68... -
Seite 18: Lieferumfang
– 3 LEDs zur Meldung der Betriebszustände – Hauptschalter abschließbar (Reparaturschalter) – Motorschutzschalter je Pumpe – Frequenzumrichter je Pumpe – Service-Schnittstelle für KSB ServiceTool 5.8 Abmessungen Angaben über Maße den Maßbildern der Druckerhöhungsanlage entnehmen. 5.9 Klemmenplan Angaben zur Klemmenbelegung dem Schaltplan entnehmen. -
Seite 19: Aufstellung/Einbau
▷ Druckerhöhungsanlage vor endgültiger Verankerung gegen Umfallen sichern. ▷ Druckerhöhungsanlage fest verankern. Vor der Aufstellung der Druckerhöhungsanlage Verpackung entfernen. Die Vordruck- und Enddruckleitung der Druckerhöhungsanlage mit den Verteilungsleitungen auf der Vor- und Enddruckseite verbinden. KSB Delta Solo / KSB Delta Eco 19 von 68... -
Seite 20: Rohrleitungen Einbauen
Enden der Saugleitungen anbringen. Verluste durch Rückschlagventile beachten. Maximale Saughöhe der Pumpen nicht überschreiten. 6.4.1 Kompensator einbauen GEFAHR Funkenflug und Strahlungswärme Brandgefahr! ▷ Kompensator bei Schweißarbeiten in der Nähe durch geeignete Maßnahmen schützen. KSB Delta Solo / KSB Delta Eco 20 von 68... -
Seite 21: Druckminderer Einbauen
Für die Aufstellung eines drucklosen Vorlagebehälters zusammen mit der Druckerhöhungsanlage gelten die gleichen Regeln wie für Druckerhöhungsanlagen. Den von uns als Zubehör erhältlichen, unter atmosphärischem Druck stehenden geschlossenen PE-Behälter entsprechend der dem Behälter beiliegenden Montageanleitung montieren. KSB Delta Solo / KSB Delta Eco 21 von 68... -
Seite 22: Trockenlaufschutz Montieren
Bei mittelbarem Anschluss (Anschluss an ein druckloses Trinkwasserreservoir (Wassertank)): 1. Drahtbrücke zwischen DI1 (B4) und +24 V (B3) entfernen und dort einen externen Trockenlaufschutz (z. B. ein Schwimmerschalter) anschließen. ð Bei dieser Anschlussart ist eine Anpassung der Wassermangelfunktion notwendig. KSB Delta Solo / KSB Delta Eco 22 von 68... -
Seite 23: Elektrisch Anschließen
Der elektrische Anschluss der Druckerhöhungsanlage erfolgt gemäß dem beiligendem Schaltplan an den Klemmen L1, L2, L3 und PE. Die Angaben auf dem Typenschild sind zu beachten. Für Zubehör und/oder integrierte Maschinenteile die entsprechende Dokumentation des jeweiligen Herstellers beachten. KSB Delta Solo / KSB Delta Eco 23 von 68... -
Seite 24: Gehäuseabdeckung Entfernen
Abb. 7: Schutzabdeckung aushebeln 1. Die Schutzabdeckung zum Anschluss der Netz- und Motoranschlussleitungen ist gesteckt. Vor Anschluss der Netz- und Motoranschlussleitungen die Schutzabdeckung mit einem breiten Schraubenzieher vorsichtig aushebeln. Abb. 8: Schutzabdeckung abnehmen 2. Schutzabdeckung abnehmen. KSB Delta Solo / KSB Delta Eco 24 von 68... -
Seite 25: Übersicht Klemmenleisten
Abb. 10: Übersicht Klemmenleisten bei Ausführung 400 V/ 3~ mit 2 Relais Anschluss Energieversorgungsnetz Steuerleitungen und Motor Ausführung 230 V/ 1~ LINE MOTOR PE U MOTOR Abb. 11: Übersicht Klemmenleisten bei Ausführung 230 V/ 1~ Anschluss Energieversorgungsnetz Steuerleitungen und Motor KSB Delta Solo / KSB Delta Eco 25 von 68... -
Seite 26: Energieversorgungsnetz Und Motor Anschließen
LINE MOTOR L1 L2 L3 P TC MOTOR Abb. 12: Energieversorgungsnetz und Motoranschluss anschließen Baugröße A, Ausführung 400 V/3~ ① Netzanschluss ② Motoranschluss ③ PTC-Anschluss ④ Brake PTC des Motors Jumper für IT Netz ⑤ ⑥ KSB Delta Solo / KSB Delta Eco 26 von 68... - Seite 27 Baugröße B LINE MOTOR L1 L2 L3 P TC MOTOR Abb. 14: Energieversorgungsnetz und Motoranschluss anschließen Baugröße B ① Netzanschluss ② Motoranschluss ③ PTC-Anschluss ④ Brake PTC des Motors Jumper für IT Netz ⑤ ⑥ KSB Delta Solo / KSB Delta Eco 27 von 68...
-
Seite 28: Motorleitung Ohne Motorkonnektor Direkt Anschließen (Nur Bei Baugröße A Und B)
Motorkabel verwenden. ▷ Niemals Anschlussklemmen und Steckverbindungen des Motorkonnektors berühren. Bei Anschluss einer Motorleitung direkt an den dafür vorgesehenen Motorklemmen (U, V, W), muss zuerst der ab Werk angeschlossene Motorkonnektor entfernt werden. KSB Delta Solo / KSB Delta Eco 28 von 68... - Seite 29 3. Öffnung im Kühlkörper mit dem dem Frequenzumrichter beiliegenden Kit (bestehend aus Abdeckung, Dichtung und Schrauben) verschließen. HINWEIS Die in den technischen Daten angegebene Schutzart IP55 ist nur mit ordnungsgemäßer Montage der Abdeckung gewährleistet. KSB Delta Solo / KSB Delta Eco 29 von 68...
-
Seite 30: Frequenzumrichter Auf Einen Ksb Supreme B2 Motor Nachrüsten (Nur Bei Baugrößen C)
6 Aufstellung/Einbau 6.7.5.2 Frequenzumrichter auf einen KSB SuPremE B2 Motor nachrüsten (nur bei Baugrößen C) Der Kühlkörper ist mit einem Verschlussstopfen geschlossen. Zur Nachrüstung auf einen KSB SuPremE B2 Motor sind folgende Arbeitschritte notwendig. 1. Eingeschraubten Verschlussstopfen entfernen. Abb. 19: Verschlussstopfen 2. Mutter des Verschlussstopfens im Innenraum des Frequenzumrichters entfernen. -
Seite 31: Erdungsanschluss Anschließen
6 Aufstellung/Einbau 4. Den Frequenzumrichter auf den Motoradapter des KSB SuPremE B2 Motors aufsetzen und die Motorleitungen des KSB SuPremE B2 Motors in die Öffnung des Frequenzumrichters einführen. 5. Die Motorleitungen wie beschrieben anschließen. Abb. 22: Motorleitungen einführen 6. PTC-Leitungen anschließen, die standardmäßig beim KSB SuPremE B2 Motor ausgeführt sind. -
Seite 32: Inbetriebnahme/Außerbetriebnahme
Standzeiten der Anlage vor dem Einbau wird eine Spülung oder sogar fachgerechte Desinfektion empfohlen. Bei größeren oder weit verzweigten Rohrleitungssystemen sollte die Spülung der Druckerhöhungsanlage vor dem Einbau oder zumindest lokal begrenzt erfolgen. Die erstmalige Inbetriebnahme soll durch KSB-Fachpersonal erfolgen. ACHTUNG Rohrleitung nicht frei von Rückständen Beschädigung der Pumpen/Druckerhöhungsanlage! ▷... -
Seite 33: Druckerhöhungsanlage Einschalten
7.2 Druckerhöhungsanlage einschalten Die Druckerhöhungsanlage durch Betätigen des Hauptschalters mit Spannung versorgen. Die Ampelfunktion gibt Hinweise über den Zustand des PumpDrive. HINWEIS Die Druckerhöhungsanlage ist werkseitig auf die auf dem Typenschild angegebenen Förderdaten eingestellt. KSB Delta Solo / KSB Delta Eco 33 von 68... -
Seite 34: Checkliste Zur Inbetriebnahme
Inbetriebnahmeprotokoll mit dem Betreiber ausfüllen und Betreiber in Funktion einweisen. 7.4 Außerbetriebnahme HINWEIS Die Wasserversorgung erfolgt für den Zeitraum der Außerbetriebnahme direkt mit Dabei wird die Druckerhöhungsanlage durchströmt. Hauptschalter auf "0" stellen. HINWEIS Bei längerer Außerbetriebnahme Druckerhöhungsanlage entleeren. KSB Delta Solo / KSB Delta Eco 34 von 68... -
Seite 35: Bedienen
Anzeige von Informationen zum Betrieb des Frequenzumrichters Betriebstasten Umschaltung zwischen den Betriebsarten Navigationstasten Navigation und Einstellen der Parameter 8.1.1 Display AUTO 1/min °C bar Abb. 26: Hauptbildschirm (Beispiel) Betriebspunktanzeige Regelart Anzeige der aktuellen Betriebsart Einheiten KSB Delta Solo / KSB Delta Eco 35 von 68... - Seite 36 ▪ Der Schraubenschlüssel zeigt an, dass man als Kunde eingeloggt hat. Parameterwert am Beispiel Sollwert Regler Meldung am Beispiel Trockenlauf (E13): ▪ Eine Meldung wird mit E (Error) und einer eineindeutigen Nummer AUTO gekennzeichnet. 1/min Meldung am Beispiel Trockenlauf KSB Delta Solo / KSB Delta Eco 36 von 68...
- Seite 37 ▪ Mit der OK- bzw. ESC-Taste kann von Ziffer zu Ziffer gesprungen werden. Durch Drücken von ESC springt man zurück. Änderungen werden verworfen. Bei der rechten Ziffer erfolgt durch Drücken der OK-Taste der Rücksprung in den Hauptbildschirm. KSB Delta Solo / KSB Delta Eco 37 von 68...
-
Seite 38: Hauptbildschirm
AUTO AUTO AUTO AUTO Abb. 27: Betriebswerte im Hauptbildschirm auswählen und anzeigen Parameternummer Drehzahl (1-2-1-1) Aktuelle Drehzahl in 1/min Parameternummer Leistungsaufnahme Motor (1-2-1-2) Aktuelle Leistungsaufnahme Motors in kW Parameternummer Motorstrom (1-2-1-5) Aktueller Motorstrom in A KSB Delta Solo / KSB Delta Eco 38 von 68... -
Seite 39: Einstellmenü
Messwert ein "H" angezeigt. 8.1.3 Einstellmenü HINWEIS Die Standardbedieneinheit ist nur für einfache Einstellungen (z. B. Einstellen des Sollwerts) gedacht. Für umfangreiche Einstellungen wird das KSB ServiceTool empfohlen. Wechseln in das Einstellmenü: ESC-Taste halten und gleichzeitig OK-Taste drücken. ESC + AUTO... -
Seite 40: Menü: Betrieb
1-1-1 Anmeldung Kunde 0000...9999 0000 Anmeldung als Kunde Der Zugriff auf Parameter für den Kundendienst ist nur über das KSB ServiceTool mit entsprechendem Dongle möglich. HINWEIS Nach 5 Minuten ohne Tastenbetätigung erfolgt ein automatisches Zurücksetzen auf die Zugriffsebene Standard. Das Passwort kann nach Eingabe des werkseitig eingestellten Passworts geändert werden. -
Seite 41: Menüeinstellungen
Meldung gegangen" zeigt jedoch immer den letztmaligen Zeitpunkt, wann die Bedingung der Meldung nicht mehr aktiv war. 8.1.3.3 Menü: Einstellungen Im Bedienbereich „Einstellungen“ können Grundeinstellungen vorgenommen oder die Einstellungen für den Prozess optimiert werden. KSB Delta Solo / KSB Delta Eco 41 von 68... -
Seite 42: Menü Information
LED-Ampelanzeige Die LED-Ampelanzeige informiert mit einer Ampelfunktion über den Betriebszustand des Frequenzumrichters. Tabelle 18: Bedeutung der LEDs Beschreibung Eine oder mehrere Alarmmeldungen stehen an Gelb Eine oder mehrere Warnmeldungen stehen an Grün Dauerlicht: Störungsfreier Betrieb KSB Delta Solo / KSB Delta Eco 42 von 68... -
Seite 43: Wartung/Instandhaltung
▷ Wartungsplan für Druckerhöhungsanlage erstellen, der die Punkte Schmiermittel, Wellendichtung und Kupplung der Pumpen besonders beachtet. Grundsätzlich Sicherheitsvorschriften und Hinweise beachten. Bei Arbeiten an den Pumpen Betriebsanleitung Pumpe beachten. Bei Schadensfällen steht unser Service zur Verfügung. KSB Delta Solo / KSB Delta Eco 43 von 68... -
Seite 44: Inspektionsvertrag
Jegliche Gewaltanwendung im Zusammenhang mit der Demontage und Montage der Druckerhöhungsanlage vermeiden. 9.1.1 Inspektionsvertrag Wir empfehlen, für die regelmäßig durchzuführenden Inspektions- und Wartungsarbeiten, den von KSB angebotenen Inspektionsvertrag abzuschließen. Nähere Einzelheiten erfahren Sie von Ihrem Pumpen Partner. Checkliste zur Inbetriebnahme, Checkliste zur Inspektion 9.2 Wartung/Inspektion 9.2.1 Betriebsüberwachung... -
Seite 45: Checkliste Für Inspektionsarbeiten
Drücken >3 bar bei Faktor 0,9 und bei Drücken <3 bar bei Faktor 0,8 die besten Speichervolumina erreicht werden. Beispiel: = 5 bar: Vorpressdruck 5 x 0,9 = 4,5 bar = 2 bar: Vorpressdruck 2 x 0,8 = 1,6 bar ACHTUNG Vorpressdruck zu hoch Beschädigung des Behälters! ▷ Angaben des Behälterherstellers beachten (siehe Typenschild oder Betriebsanleitung Behälter). KSB Delta Solo / KSB Delta Eco 45 von 68... -
Seite 46: Rückschlagarmatur Austauschen
4. Entleerungsanschlüsse öffnen. Hierbei die Betriebsanleitung der Pumpe beachten. Abb. 30: Schraube entfernen 5. Schraube entfernen. Abb. 31: Gehäuseteile ineinanderschrauben 6. Mit geeignetem Werkzeug die Gehäuseteile der Rückschlagarmatur ineinanderschrauben, um Baulänge des Gehäuses zu verkürzen. Abb. 32: Gehäuse entfernen KSB Delta Solo / KSB Delta Eco 46 von 68... - Seite 47 Dichtungsmittel versehen. Siehe nachfolgende Tabelle. Abb. 33: Gehäuse einsetzen 11. Gehäuse der Rückschlagarmatur einsetzen. Abb. 34: Gehäuseteile auseinanderschrauben 12. Mit geeignetem Werkzeug die Gehäuseteile der Rückschlagarmatur auseinanderschrauben, um Baulänge des Gehäuses zu verlängern. Abb. 35: Ausrichtung prüfen 13. Korrekte Ausrichtung prüfen. KSB Delta Solo / KSB Delta Eco 47 von 68...
-
Seite 48: Sammelleitung Spiegelbildlich Montieren
1. Energiezufuhr unterbrechen und gegen Wiedereinschalten sichern. Örtliche Bestimmungen beachten. 2. Absperrarmaturen in der Druckleitung und Saugleitung der Druckerhöhungsanlage schließen. 3. Geeigneten Behälter unter Entleerungsanschluss stellen. 4. Entleerungsanschlüsse öffnen. Hierbei die Betriebsanleitung der Pumpe beachten. Dichtungsmittel für Wasserhähne KSB Delta Solo / KSB Delta Eco 48 von 68... - Seite 49 Abb. 37: Verbindungsschrauben entfernen 5. Verbindungsschrauben zwischen Ovalflansch und Pumpe entfernen. Abb. 38: Sammelleitung abbauen 6. Komplette Sammelleitung abbauen. Abb. 39: EF-Kontermutter abbauen EF-Kontermutter 7. EF-Kontermutter durch eine 180°-Drehung von der Absperrarmatur abbauen. Hierdurch wird der O-Ring freigelegt. KSB Delta Solo / KSB Delta Eco 49 von 68...
- Seite 50 8. Handhebel der Absperrarmatur um ca. die Hälfte schließen, um die im nächsten Schritt erforderliche 180°-Drehung zu ermöglichen. 9. Druckmess-Set um 90° drehen. HINWEIS Bei manchen Ausführungen muss das Druckmessgerät oder ein Drucksensor entfernt werden, damit das Druckmess-Set gedreht werden kann. Abb. 41: Absperrarmaturen drehen Absperrarmatur KSB Delta Solo / KSB Delta Eco 50 von 68...
- Seite 51 10. Absperrarmaturen können um weitere 90° gedreht werden. Auch die Sammelleitung kann umgedreht werden. Abb. 42: Druckmess-Set drehen Druckmess-Set 11. Letzte 90°-Drehung des Druckmess-Sets durchführen. 12. Ggf. Druckmessgerät und/oder Drucksensoren wieder anschließen. ð Sammelleitung ist spiegelbildlich montiert. KSB Delta Solo / KSB Delta Eco 51 von 68...
-
Seite 52: Fehlerbehebung
▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Kundendienst erforderlich. A Netzsicherung zu gering für den netzseitigen Nennstrom B Motor läuft nicht an C Motor läuft ungleichmäßig... - Seite 53 Frequenzumrichter spannungsfrei schalten, Überlast überlastet beseitigen. ✘ Pumpentrockenlauf Hydraulische Anlage prüfen, Fehler am Frequenzumrichter zurücksetzen. ✘ Sensorsignal Fehler (z. B. Geber und Geberleitung prüfen. ✘ ✘ Kabelbruch) ✘ ✘ ✘ Phasenausfall antriebsseitig Motoranschluss und Motorwicklung prüfen. KSB Delta Solo / KSB Delta Eco 53 von 68...
-
Seite 54: Alarmmeldungen
Hardware Test IO nicht Steuerelektronik oder M12 Modul ist defekt. Nicht bestanden. selbstquittierend Für die Behebung von Störungen an unter elektrischer Spannung stehenden Teilen den Frequenzumrichter von der Spannungsversorgung trennen. Sicherheitshinweise beachten! Frequenzumrichter in Grundeinstellung bringen. KSB Delta Solo / KSB Delta Eco 54 von 68... - Seite 55 Ausgangsstrom < Motorstrom Frequenzumrichter falsch montiert Externe Ventilatoren müssen nach oben zeigen, bei WM muss die Rückseite des Kühlkörpers geschlossen sein. Unterspannung Netzeingangsspannung zu gering Netzspannung prüfen. Schwankende Zwischenkreisspannung bei Qualität der Netzspannung prüfen. Stillstand Pumpe KSB Delta Solo / KSB Delta Eco 55 von 68...
-
Seite 56: Warnmeldungen
Hinweis: Abweichungen von ca. 10 % sind zulässig. Pumpe dreht rückwärts, wenn Motor nicht Rückschlagklappe prüfen. bestromt wird. Keine Verdrahtung KSB-Geräte-Bus fehlerhaft Verdrahtung ordnungsgemäß ausführen. Hauptsteuerung (Unterbrechung, Kurzschluss) Sensor falsch angeschlossen (Ausfall Istwert) Sensor richtig anschließen. Keine Hauptpumpe im System erkannt Rolle im Mehrpumpensystem einstellen. - Seite 57 Motordaten falsch eingestellt Motordaten auf verwendeten Motor anpassen Überlastschutz Falsche Drehrichtung der Pumpe Motordrehrichtung über Phasenfolge ändern Hydraulische Überlast Hydraulische Last reduzieren Pumpe mechanisch blockiert/schwergängig Pumpe prüfen Motorklemmbrett falsch verschaltet Motorklemmbrett richtig verschalten (Dreieck/Stern) KSB Delta Solo / KSB Delta Eco 57 von 68...
- Seite 58 Frequenzumrichter > 50 °C Leistungsreduzierung beachten Schwankende Qualität der Netzspannung prüfen Zwischenkreisspannung bei Stillstand Pumpe Falsche Motorstrommessung Mit geeignetem Zangenamperemeter den Strom nachmessen und mit der Anzeige in der Bedieneinheit vergleichen. HINWEIS! Abweichungen von ca. 10% sind zulässig KSB Delta Solo / KSB Delta Eco 58 von 68...
-
Seite 59: Informationsmeldungen
Eingestelltes Wartungsintervall des Motors ist Selbstquittierend Motorlager abgelaufen. E105 Werkseinstellungen Werkseinstellungen werden geladen. Selbstquittierend geladen E106 Benutzereinstellungen 1 Benutzereinstellungen 1 wurden geladen. Nicht selbstquittierend geladen E107 Benutzereinstellungen 2 Benutzereinstellungen 2 wurden geladen. Nicht selbstquittierend geladen KSB Delta Solo / KSB Delta Eco 59 von 68... -
Seite 60: Zugehörige Unterlagen
11 Zugehörige Unterlagen 11 Zugehörige Unterlagen 11.1 Gesamtzeichnungen/Explosionszeichnungen mit Einzelteileverzeichnis 11.1.1 KSB Delta Solo SVP 79-2 742.02 742.01 743.90 79-2 Abb. 43: KSB Delta Eco SVP Tabelle 26: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung 79-2 Messumformer Druckmessgerät Behälter 742.01/.02 Rückschlagventil Puffer 743.90 Hahn... -
Seite 61: Ksb Delta Eco Svp
11 Zugehörige Unterlagen 11.1.2 KSB Delta Eco SVP 79-2 743.90 742.02 742.01 743.90 Abb. 44: KSB Delta Eco SVP Tabelle 27: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung 79-2 Messumformer Pumpe O-Ring Druckmessgerät Behälter 742.01/.02 Rückschlagventil Puffer 743/.90 Hahn Die Einzelteile des Pumpenaggregats sind in der Dokumentation des Pumpenaggregats aufgeführt. -
Seite 62: Eu-Konformitätserklärung
Kalkovenweg 13 2401 LJ Alphen aan den Rijn (Niederlande) Hiermit erklärt der Hersteller, dass das Produkt: KSB Delta Solo SVP, Delta Eco SVP Seriennummer: 06/2018 0000000-0001 - 52/2020 9999999-9999 ▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: –... -
Seite 63: Unbedenklichkeitserklärung
Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erforderlich: ⃞ ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Bestimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfelder KSB Delta Solo / KSB Delta Eco 63 von 68... -
Seite 64: Inbetriebnahmeprotokoll
14 Inbetriebnahmeprotokoll 14 Inbetriebnahmeprotokoll Die nachstehend näher bezeichnete KSB-Druckerhöhungsanlage wurde heute durch den unterzeichnenden, autorisierten KSB-Kundendienst in Betrieb genommen und dieses Protokoll erstellt. Angaben zur Druckerhöhungsanlage Baureihe ............................Baugröße ............................Werk-Nummer ............................Auftrags-Nummer ............................Auftraggeber/Betriebsort Auftraggeber Betriebsort Name .......................... -
Seite 65: Stichwortverzeichnis
Sicherheitsbewusstes Arbeiten 9 Standard-Bedieneinheit 35 Hauptbildschirm 35 Steuerleitung anschließen 24 Erdung 31 Inbetriebnahme 32 Störaussendung 10 IT-Netz 28 Störungen Ursachen und Beseitigung 53 Jumper 28 Thermischer Motorschutz Baugröße A 26, 27 Baugröße C 28 Kaltleiter 26 Trockenlaufschutz 22, 32 Kennzeichnung von Warnhinweisen 7 Klemmleiste 22, 25 Unbedenklichkeitserklärung 63 Unvollständige Maschinen 6 LED-Anzeige 42 Lieferumfang 18 KSB Delta Solo / KSB Delta Eco 65 von 68... - Seite 66 Stichwortverzeichnis Warnhinweise 7 Warnmeldungen 56 Grafik-Bedieneinheit 42 Zugriffsebenen 40 KSB Delta Solo / KSB Delta Eco 66 von 68...
