KSB Hya-Rain Betriebs-/Montageanleitung

KSB Hya-Rain Betriebs-/Montageanleitung

Regenwassernutzungsanlage ab serie s-w
Vorschau ausblenden Andere Handbücher für Hya-Rain:
Inhaltsverzeichnis

Werbung

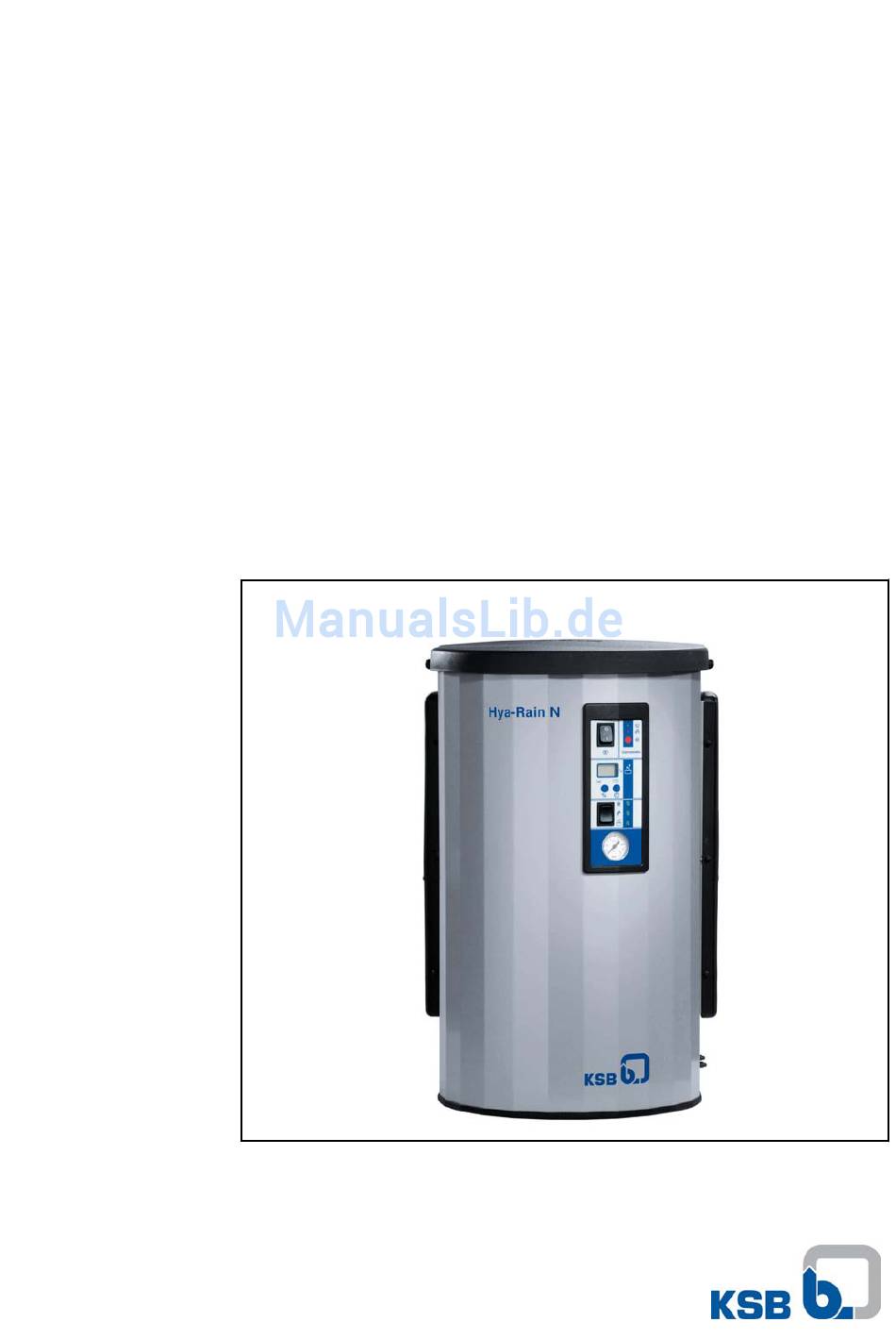

Regenwassernutzungsanlage
Hya-Rain®/Hya-Rain® N
ab Serie S-W
Betriebs- / Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KSB Hya-Rain

  • Seite 1 Regenwassernutzungsanlage Hya-Rain®/Hya-Rain® N ab Serie S-W Betriebs- / Montageanleitung...
  • Seite 2 Impressum Betriebs- / Montageanleitung Hya-Rain®/Hya-Rain® N Originalbetriebsanleitung KSB Aktiengesellschaft Frankenthal Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung von KSB weder verbreitet, ver- vielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB Aktiengesellschaft Frankenthal 07.10.2010...
  • Seite 3: Inhaltsverzeichnis

    Abmessungen und Gewichte ................ 14 Aufstellung/Einbau ................15 Sicherheitsbestimmungen ................15 Überprüfung vor Aufstellungsbeginn ............15 Anlage aufstellen und montieren ..............15 Rohrleitungen anschließen ................15 Elektrisch anschließen ................... 18 Inbetriebnahme/Außerbetriebnahme ..........25 Inbetriebnahme ..................... 25 Hya-Rain®/Hya-Rain® N 3 von 52...
  • Seite 4 10.2 Explosionsdarstellung mit Einzelteileverzeichnis (Pumpe) ......44 10.3 Abmessungen ....................45 10.4 Bohrbild für Wandmontage ................. 45 10.5 Anschlüsse ...................... 46 10.6 Elektrische Anschlusspläne ................47 EG-Konformitätserklärung ............... 48 Unbedenklichkeitsbescheinigung ............ 49 Stichwortverzeichnis ................. 50 Hya-Rain®/Hya-Rain® N 4 von 52...
  • Seite 5: Glossar

    Teilen keine Gefahr für Umwelt und Gesund- Die zu erwartende Geräuschemission, angege- heit mehr ausgeht. ben als Schalldruckpegel LPA in dB(A). Unbedenklichkeitsbescheinigung Eine Unbedenklichkeitsbescheinigung ist eine Erklärung, dass die Anlage ordnungsgemäß ge- Hya-Rain®/Hya-Rain® N 5 von 52...
  • Seite 6: Allgemeines

    Die Werknummer/Seriennummer beschreibt die Anlage eindeutig und dient zur Iden- tifizierung bei allen weiteren Geschäftsvorgängen. Zwecks Aufrechterhaltung der Gewährleistungsansprüche im Schadensfall ist unver- züglich die nächst gelegene KSB Serviceeinrichtung zu benachrichtigen. Geräuscherwartungswerte. (⇨ Kapitel 4.6 Seite 14) 1.2 Symbolik Tabelle 1: Verwendete Symbole...
  • Seite 7: Sicherheit

    Bestimmungen ist der Betreiber verantwortlich. 2.3 Bestimmungsgemäße Verwendung Die Anlage darf nur in solchen Einsatzbereichen betrieben werden, die in den mitgel- tenden Dokumenten beschriebenen sind. ▪ Die Anlage nur in technisch einwandfreiem Zustand betreiben. Hya-Rain®/Hya-Rain® N 7 von 52...
  • Seite 8: Personalqualifikation Und -Schulung

    ▪ Unfallverhütungsvorschriften, Sicherheits- und Betriebsbestimmungen ▪ Sicherheitsbestimmungen im Umgang mit gefährlichen Stoffen ▪ Geltende Normen und Gesetze 2.7 Sicherheitshinweise für den Betreiber/Bediener ▪ Gefährdung durch elektrische Energie ausschließen (Einzelheiten hierzu siehe landesspezifische Vorschriften und/oder örtliche Energieversorgungsunterneh- men). Hya-Rain®/Hya-Rain® N 8 von 52...
  • Seite 9: Sicherheitshinweise Für Wartungs-, Inspektions- Und Montagearbeiten

    Punkte für die Inbetriebnahme beachten. (⇨ Kapitel 6.1 Seite 25) ▪ Unbefugte Personen (z. B. Kinder) von der Anlage fernhalten. 2.9 Unzulässige Betriebsweisen Die in der Dokumentation angegebenen Grenzwerte grundsätzlich einhalten. Die Betriebssicherheit der gelieferten Anlage ist nur bei bestimmungsgemäßer Ver- wendung gewährleistet. Hya-Rain®/Hya-Rain® N 9 von 52...
  • Seite 10: Transport/Zwischenlagerung/Entsorgung

    2. Die Anlage grundsätzlich spülen und reinigen. 3. Anlage zusätzlich zum Trocknen mit wasserfreiem inerten Gas durchgeblasen werden. 4. Der Anlage muss immer eine vollständig ausgefüllte Unbedenklichkeitsbescheini- gung beigefügt werden. Angewandte Sicherungs- und Dekontaminierungsmaßnahmen unbedingt ange- ben. Hya-Rain®/Hya-Rain® N 10 von 52...
  • Seite 11: Entsorgung

    1. Anlage demontieren. Fette und Schmierflüssigkeiten bei der Demontage sammeln. 2. Pumpenwerkstoffe trennen z. B. nach: - Metall - Kunststoff - Elektronikschrott - Fette und Schmierflüssigkeiten 3. Nach örtlichen Vorschriften entsorgen bzw. einer geregelten Entsorgung zufüh- ren. Hya-Rain®/Hya-Rain® N 11 von 52...
  • Seite 12: Beschreibung

    Bestandteile geeignet. 4.2 Benennung Tabelle 4: Erklärung zur Benennung Benennung Bedeutung Hya-Rain Regenwassernutzungsanlage mit Schwimmerschalter Hya-Rain N Regenwassernutzungsanlage mit Niveausensor und Anla- gensteuerung mit Füllstandsanzeige in % und automati- schen Trinkwassertausch 4.3 Typenschild Aktiengesellschaft D-67225 Frankenthal...
  • Seite 13: Aufbau Und Wirkungsweise

    Wenn über ein elektrisches Signal gemeldet wird, dass das Wasserreservoir leer ist, schaltet die Anlage automatisch auf den Behälter um und entnimmt dort so lange Wasser, bis wieder genügend Wasser im Reservoir ist. Hya-Rain®/Hya-Rain® N 13 von 52...
  • Seite 14: Geräuscherwartungswerte

    H y a - R a i n ▪ ohne Wasserfüllung ca. 28 kg ▪ mit Wasserfüllung ca. 42 kg H y a - R a i n N ▪ ohne Wasserfüllung ca. 27 kg ▪ mit Wasserfüllung ca. 40 kg Hya-Rain®/Hya-Rain® N 14 von 52...
  • Seite 15: Aufstellung/Einbau

    5.4.1 Wasseranschluss ACHTUNG Zu stark abgewinkelte Verbindungsleitung Defekt der Anlage durch unzulässige Belastungen an der Anlage! Verringerung der Lebensdauer! ▷ Verbindungsleitung spannungsfrei anschließen. Es dürfen keine Kräfte auf die Anschlussstutzen und die Anlage gebracht wer- den. Hya-Rain®/Hya-Rain® N 15 von 52...
  • Seite 16 5.4.3 Druckanschluss ACHTUNG Zu stark abgewinkelte Verbindungsleitung Defekt der Anlage durch unzulässige Belastungen an der Anlage! Verringerung der Lebensdauer! ▷ Verbindungsleitung spannungsfrei anschließen. Es dürfen keine Kräfte auf die Anschlussstutzen und die Anlage gebracht wer- den. Hya-Rain®/Hya-Rain® N 16 von 52...
  • Seite 17 Geruchsbelästigung die Installation eines Siphons. Sollte kein Abfluss vorhanden sein, kann der Überlauf in einen offenen Behälter mit Wasserstandsmelder geleitet werden. In diesen Fällen ist eine ausreichende Überwachung durch den Betreiber erforderlich. 1. Überlauf anschließen. Hya-Rain®/Hya-Rain® N 17 von 52...
  • Seite 18: Elektrisch Anschließen

    5.5.1 Schwimmerschalter anschließen ≈ 20 cm ≤ 10 cm ≤ 10 cm Abb. 2: Schwimmerschalter anschließen ✓ Der mitgelieferte Schwimmerschalter ist im Regenwasserspeicher so befestigt, dass bei einem Minimalwasserstand von 10 cm auf Trinkwassernachspeisung um- geschaltet wird. Hya-Rain®/Hya-Rain® N 18 von 52...
  • Seite 19 2. Den Klemmenkasten aus der Anlage nehmen und öffnen. 3. Die elektrische Anschlussleitung des Schwimmerschalters durch die vorgesehene Kabelverschraubung stecken. Die Kabelverschraubung dabei nach unten zeigend anbringen! 4. Die Verschraubung festziehen. 5. Kabel anschließen. 6. Klemmenkasten schließen. Hya-Rain®/Hya-Rain® N 19 von 52...
  • Seite 20: Niveausteuerung Anschließen

    2. Die beiden Sonden so ablängen, dass noch ca. 10 cm Wasser in der Zisterne ver- bleiben, d. h., die Gewichte ca. 10 cm über den Boden hängen. 3. Die Kabelenden abisolieren und an die Klemmen K und S anschließen. 4. Pg.-Verschraubungen festziehen. Hya-Rain®/Hya-Rain® N 20 von 52...
  • Seite 21: Verbindungsleitung Anschließen

    1. Die Hutmuttern am Klemmenkasten lösen. 2. Den Klemmenkasten aus der Anlage nehmen und öffnen. 3. Die Verbindungsleitung mit dem abisolierten Ende durch die vorgesehene Kabel- verschraubung stecken. Die Kabelverschraubung dabei nach unten zeigend anbringen! Hya-Rain®/Hya-Rain® N 21 von 52...
  • Seite 22: Vorpumpe Anschließen (Optional)

    5.5.3 Vorpumpe anschließen (optional) Wenn die Saughöhe bzw. die Saugverluste größer sind als 7 m WS oder die Sauglei- tung nicht stetig steigend verlegt wurde, kann an die Hya-Rain eine Vorpumpe ange- schlossen werden. Dazu wird im gleichen Klemmenkasten, in dem der Schwimmer- schalter bzw.
  • Seite 23 2. Den Klemmenkasten aus der Anlage nehmen und öffnen. 3. Den Anschluss der vorpumpe durch die vorgesehene Kabelverschraubung ste- cken. Die Kabelverschraubung dabei nach unten zeigend anbringen! 4. Die Verschraubung festziehen. 5. Klemmenkasten schließen. 6. Klemmenkasten wieder montieren. Hya-Rain®/Hya-Rain® N 23 von 52...
  • Seite 24: Anlage Anschließen

    7. Vorpumpe direkt am Druckrohr der mit einem Abstand von 15 - 20 cm mittels Rohrschellen montieren. ≤ 10 cm ≈ 40 cm ≤ 10 cm 5.5.4 Anlage anschließen 1. Vorhandene Netzspannung mit den Angaben auf dem Typenschild vergleichen. 2. Netzstecker in die Steckdose stecken. Hya-Rain®/Hya-Rain® N 24 von 52...
  • Seite 25: Inbetriebnahme/Außerbetriebnahme

    3. Anlage mit dem Hauptschalter kurz einschalten. (⇨ Kapitel 7.1 Seite 28) ⇨ Anlage entlüftet sich automatisch. HINWEIS Nach der Inbetriebnahme empfehlen wir das automatische Entlüftungsventil zu schlie‐ ßen. 6.1.3 Niveausteuerung einstellen (nur bei Hya-Rain N) Abb. 4: Niveausteuerung Prozent-Taste Timer-Taste Hya-Rain®/Hya-Rain® N...
  • Seite 26: Grenzen Des Betriebsbereiches

    Die Kontrollleuchte leuchtet auf, die Pumpe schaltet auto- trieb matisch auf das verfügbare Wasserrservoir. 6.2 Grenzen des Betriebsbereiches Tabelle 5: Betriebsgrenzen Kenngröße Hya-Rain / Hya-Rain N Betriebsdruck max. 6 bar Vordruck für Trinkwassernachspeisung max. 4 bar Einschaltdruck max. 2,5 bar Saughöhe...
  • Seite 27: Außerbetriebnahme/Konservieren/Einlagern

    6 Inbetriebnahme/Außerbetriebnahme Kenngröße Hya-Rain / Hya-Rain N Umgebungstemperatur max. 40 °C Luftfeuchte max. 50 % bei 40 °C Spannung/Frequenz 230 V ± 10 % / 50 Hz 6.3 Außerbetriebnahme/Konservieren/Einlagern 6.3.1 Maßnahmen für die Außerbetriebnahme WARNUNG Unbeabsichtigtes Einschalten der Regenwassernutzungsanlage Verletzungsgefahr durch bewegende Bauteile! ▷...
  • Seite 28: Bedienung

    Maschinenrichtlinie und Niederspannungsrichtlinie. ▷ Vor Inbetriebnahme alle elektrischen Leitungen prüfen. 7.1 Anlagensteuerung A n l a g e n s t e u e r u n g Abb. 5: Anlagensteuerung Hya-Rain, Hya-Rain N Anlagensteuerung Hya-Rain N Anlagensteuerung Hya-Rain Hauptschalter Füllstandsanzeige der Zisterne...
  • Seite 29: Pumpensteuerung

    Saugrohr ausreichend unter Wasser in- stalliert ist. 7.2 Pumpensteuerung P u m p e n s t e u e r u n g Abb. 7: Pumpensteuerung grüne Leuchte rote Leuchte Reset-Taste Hya-Rain®/Hya-Rain® N 29 von 52...
  • Seite 30: Niveausteuerung

    Menu, in dem man die automatische Umschaltung auf Trinkwassernachspeisung ein- stellen kann. Mit dieser Funktion kann man den Wasservorrat des Nachspeisebehäl- ters in einem Zeitraum von 10 - 60 Tagen automatisch austauschen. Diese Funktion ist nur aktiv, wenn die Pumpe aus dem Regenwasserspeicher fördert. Hya-Rain®/Hya-Rain® N 30 von 52...
  • Seite 31: Wartung/Instandhaltung

    Reparaturen vermeiden und ein störungsfreies und zuverlässiges Ar- beiten der Druckerhöhungsanlage erreichen. Jegliche Gewaltanwendung im Zusammenhang mit der Demontage und Montage der Druckerhöhungsanlage vermeiden. 8.2 Wartung/Inspektion KSB empfiehlt die regelmäßige Wartung gemäß folgendem Plan: Tabelle 6: Übersicht Wartungsmaßnahmen Wartungsintervall Wartungsmaßnahmen monatlich Trinkwassertausch halbjährlich...
  • Seite 32: Trinkwassernachspeisung Prüfen

    3. Betriebsartenschalter wieder auf Automatikbetrieb stellen. (⇨ Kapitel 7.1 Seite H y a - R a i n N HINWEIS Bei der Anlage Hya-Rain N findet der Trinwasseraustausch automatisch statt. 8.2.1.2 Trinkwassernachspeisung prüfen 1. Überlaufrohr auf Wasserautritt überprüfen. ⇨ Falls am Überlaufrohr Wasser austritt, kann dies von einem defekten Schwimmerventil herrühren.
  • Seite 33: Entleeren/Entsorgen

    Netzstecker ziehen. Trinkwasserzulauf und Druckleitung absperren. Sauganschluss trennen und Dreiwegeventil in Mittelstellung bringen um den Be- hälter zu entleeren. Sicherungsstift am oberen Ende des Displays entfernen. Display kräftig nach oben schieben und nach vorne herausziehen. Hya-Rain®/Hya-Rain® N 33 von 52...
  • Seite 34 8 Wartung/Instandhaltung Steckverbindungen trennen. Befestigungsschraube der Montageplatte lösen. Platte mit Manometer und Schlauch seitlich herausziehen. 10. Bei Hya-Rain N muss zusätzlich die Stromversorgung der Anzeigeplatine abgezo- gen werden. 11. Haube durch Lösen der 6 Hutmuttern entfernen Hya-Rain®/Hya-Rain® N 34 von 52...
  • Seite 35 8 Wartung/Instandhaltung ⇨ Pumpe und Cervomatic sichtbar. 12. Druckleitung lösen. HINWEIS Ausreichend gegenhalten oder zwei Schlüssel verwenden. 13. Pumpensicherungsschrauben herausdrehen. 14. Pumpe herausheben. Hya-Rain®/Hya-Rain® N 35 von 52...
  • Seite 36: Ausbau Der Pumpensteuerung

    1. Kabelverbindungen abziehen. 2. Überwurfmutter am Pumpendruckstutzen lösen. 8.4.3 Gleitringdichtung ausbauen ✓ Pumpe wurde ordnungsgemäß ausgebaut. 1. Pumpe mit Motor nach unten auf einen sauberen Montageplatz stellen. 2. Sauggehäuse lösen. 3. Sauggehäuse abnehmen. 4. Laufradmutter lösen. Hya-Rain®/Hya-Rain® N 36 von 52...
  • Seite 37: Anlage Montieren

    ▷ Anlage gegen ungewolltes Einschalten sichern. 8.5.1 Gleitringdichtung montieren ✓ Alle Teile sind entsprechend gereinigt, auf Verschleiß geprüft und gegebenen- falls ausgetauscht. 1. Gleitringdichtung auf die Welle aufschieben. Darauf achten, dass keine Grate die Elastomere der Gleitringdichtung beschädi- gen. Hya-Rain®/Hya-Rain® N 37 von 52...
  • Seite 38: Einbau Der Pumpensteuerung

    3. Laufrad auf die Welle aufschieben. 4. Laufradmutter aufschrauben und festziehen. 5. Plandichtung auf den Motor auflegen. 6. Sauggehäuse auf den Motor montieren. 8.5.2 Einbau der Pumpensteuerung 1. Überwurfmutter am Pumpendruckstutzen aufschrauben. 2. Kabelverbindungen zusammenstecken. Hya-Rain®/Hya-Rain® N 38 von 52...
  • Seite 39: Pumpenaggregat Einbauen

    Beim Einstecken der Pumpe in den Behälter darauf achten, dass der Saugmund in das Formstück am Behälterboden eingeführt wird. Um Beschädigungen am Runddichtring 412.01 zu vermeiden, diesen vor dem Ein- bau einfetten. 412.01 Pumpensicherungsschrauben einschrauben. Druckleitung anschließen. Hya-Rain®/Hya-Rain® N 39 von 52...
  • Seite 40 8 Wartung/Instandhaltung Haube aufsetzen und mit Hutmuttern befestigen. Bei Hya-Rain N die Stromversorgung der Anzeigeplatine anschließen. Platte mit Manometer und Schlauch seitlich einsetzen. Montageplatte einsetzen und Befestigungsschraube eindrehen. Steckverbindungen zusammen stecken. Hya-Rain®/Hya-Rain® N 40 von 52...
  • Seite 41 11. Sicherungsstift einsetzen und prüfen, dass das Display nun wieder gegen Heraus- nehmen gesichert ist. 12. Sauganschluss anschließen und Dreiwegeventil in Stellung bringen. 13. Trinkwasserzulauf und Druckleitung anschließen und öffnen. 14. Netzstecker einstecken. 15. Hauptschalter auf "1" stellen. (⇨ Kapitel 7.1 Seite 28) Hya-Rain®/Hya-Rain® N 41 von 52...
  • Seite 42: Störungen: Ursachen Und Beseitigung

    Vor dem Zulauf der Anlage einen 8 l - Membrandruckbehälter in die Leitung einbau- en. Mit diesem Behälter wird der starke Druckeinbruch bei dünnen Leitungen abge- schwächt und der Stoß aufgefangen, ohne die Menge zu drosseln. Hya-Rain®/Hya-Rain® N 42 von 52...
  • Seite 43: Zugehörige Unterlagen

    Schlauch mit Klemme 741.01 Dreiwegeventil mit Behälter 741.02 Schwimmerventil kompl. 741.03 Dreiwegeventil Motor für Dreiwegeventil 81-45 Schwimmschalter 81-9 Relais 81-99 Cervomatic komplett 81-99.01 Elektroteil (Platine Hya-Rain N) 82-16 Schaltgerät Hya-Rain 82-16 Schaltgerät Hya-Rain N 99-9 Dichtungssatz Hya-Rain®/Hya-Rain® N 43 von 52...
  • Seite 44: Explosionsdarstellung Mit Einzelteileverzeichnis (Pumpe)

    10 Zugehörige Unterlagen 10.2 Explosionsdarstellung mit Einzelteileverzeichnis (Pumpe) Abb. 10: Explosionszeichnung Pumpe Tabelle 9: Ersatzteilliste für Pumpe Teile-Nr. Teile-Benennung 10-5 Pumpe 81-22 Klemmenkastendeckel 81-42 Schaltkasten Lüfter Kondensator 99-20 Reparatursatz Hya-Rain®/Hya-Rain® N 44 von 52...
  • Seite 45: Abmessungen

    10 Zugehörige Unterlagen 10.3 Abmessungen Tabelle 10: Abmessungen in mm Abflussrohr DN 70 Für Servicearbeiten 200 mm Freiraum in alle Richtungen lassen! 10.4 Bohrbild für Wandmontage Abb. 11: Bohrbild für Wandmontage Hya-Rain®/Hya-Rain® N 45 von 52...
  • Seite 46: Anschlüsse

    10 Zugehörige Unterlagen 10.5 Anschlüsse Abb. 12: Anschlüsse Trinkwasseranschluss mit freiem Überlauf Mechanisches Schwimmerventil Überlauf zum direkten Anschluss von Abflussrohren DN70. Hya-Rain®/Hya-Rain® N 46 von 52...
  • Seite 47: Elektrische Anschlusspläne

    CERVOMATIC Anzeige Cervomatic (133) Pumpe (131) Stecker (130) Option Schwimmerschalter Dreiwegezonenventil (135) Vorpumpe (133) Wassermangel (122) 10.6.2 Hya-Rain N Schalter A = Automatik Pumpe 0 = Trinkwasser EIN-AUS (118) H = Regenwasser L1 N Niveau- 1b 2a anzeige (138) Sonde (139) niv.
  • Seite 48: Eg-Konformitätserklärung

    Johann-Klein-Straße 9 67227 Frankenthal Hiermit erklärt der Hersteller, dass das Produkt: Hya-Rain Hya-Rain N Seriennummer: S-W - S-D ▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: – Pumpe/Pumpenaggregat: Richtlinie 2006/42/EG "Maschinen" Weiterhin erklärt der Hersteller, dass: ▪...
  • Seite 49: Unbedenklichkeitsbescheinigung

    Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erfor- derlich: ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Be- stimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfelder Hya-Rain®/Hya-Rain® N 49 von 52...
  • Seite 50: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Außerbetriebnahme 27 Rücksendung 10 Bestimmungsgemäße Verwendung 7 Sicherheit 7 Sicherheitsbewusstes Arbeiten 8 Einsatzbereiche 7 Entsorgung 11 Unbedenklichkeitsbescheinigung 49 Inbetriebnahme 25 zugehörige Dokumente 6 Hya-Rain®/Hya-Rain® N 50 von 52...
  • Seite 52 KSB Aktiengesellschaft 67225 Frankenthal • Johann-Klein-Str. 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 • Fax +49 6233 86-3401 www.ksb.com...
