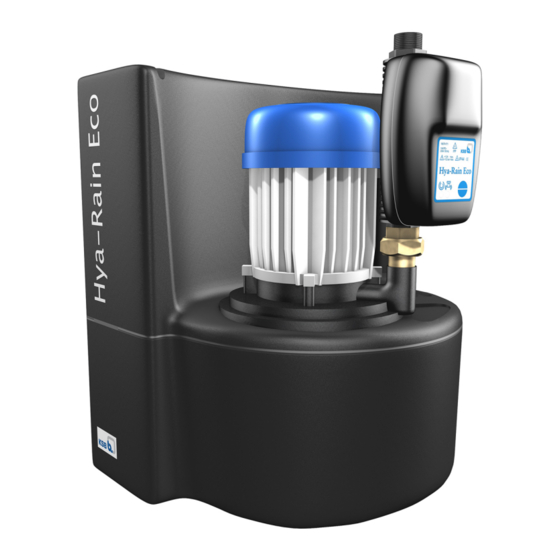

KSB Hya-Rain Eco Betriebs-/Montageanleitung
Regenwassernutzungsanlage
Vorschau ausblenden
Andere Handbücher für Hya-Rain Eco:
- Baureihenheft (14 Seiten) ,
- Betriebs- und montageanleitung (50 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KSB Hya-Rain Eco
Inhaltszusammenfassung für KSB Hya-Rain Eco

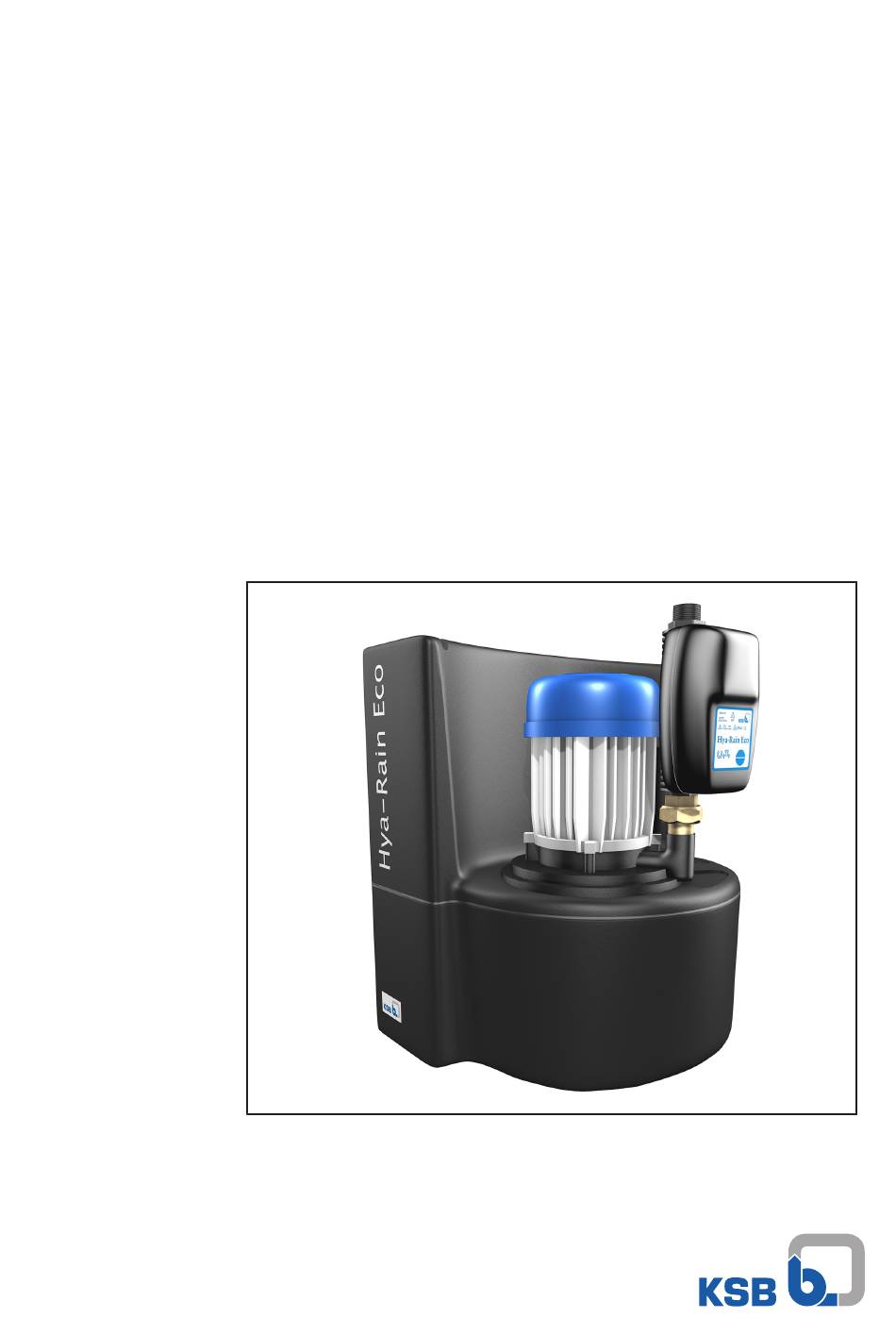

- Seite 1 Regenwassernutzungsanlage Hya-Rain Eco Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung Hya-Rain Eco Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 14.12.2017...
-
Seite 3: Inhaltsverzeichnis
Anlage anschließen.......................... 19 Inbetriebnahme/Außerbetriebnahme .................... 20 Inbetriebnahme .............................. 20 6.1.1 Voraussetzung für die Inbetriebnahme ................... 20 6.1.2 Pumpe und Behälter auffüllen und entlüften ................. 20 6.1.3 Einschalten ............................ 20 6.1.4 Funktionsprüfung .......................... 20 Grenzen des Betriebsbereiches........................ 21 Außerbetriebnahme/Konservieren/Einlagern.................... 21 6.3.1 Maßnahmen für die Außerbetriebnahme.................. 21 Hya-Rain Eco 3 von 44... - Seite 4 Störungen: Ursachen und Beseitigung.................... 33 Zugehörige Unterlagen ........................ 35 10.1 Gesamtzeichnung mit Einzelteileverzeichnis.................... 35 10.2 Explosionsdarstellung mit Einzelteileverzeichnis (Pumpe) ................ 36 10.3 Abmessungen .............................. 36 10.4 Bohrbild für Wandmontage .......................... 37 10.5 Anschlüsse ............................... 38 EU-Konformitätserklärung ........................ 39 Unbedenklichkeitserklärung ....................... 40 Stichwortverzeichnis.......................... 41 Hya-Rain Eco 4 von 44...
-
Seite 5: Glossar
Schalldruckpegel LPA in dB(A). Unbedenklichkeitserklärung Eine Unbedenklichkeitserklärung ist eine Erklärung des Kunden im Falle einer Rücksendung an den Hersteller, dass das Produkt ordnungsgemäß entleert wurde, so dass von fördermediumsberührten Teilen keine Gefahr für Umwelt und Gesundheit mehr ausgeht. Hya-Rain Eco 5 von 44... -
Seite 6: Allgemeines
Das Typenschild nennt die Baureihe und -größe und die wichtigsten Betriebsdaten. Die Werknummer/Seriennummer beschreibt die Anlage eindeutig und dient zur Identifizierung bei allen weiteren Geschäftsvorgängen. Zwecks Aufrechterhaltung der Gewährleistungsansprüche im Schadensfall ist unverzüglich die nächst gelegene KSB Serviceeinrichtung zu benachrichtigen. Geräuscherwartungswerte. (ð Kapitel 4.6, Seite 14) 1.2 Symbolik Tabelle 1: Verwendete Symbole... -
Seite 7: Sicherheit
Direkt an der Anlage angebrachte Hinweise müssen beachtet und in vollständig lesbarem Zustand gehalten werden. Das gilt beispielsweise für: ▪ Drehrichtungspfeil ▪ Kennzeichen für Anschlüsse ▪ Typenschild Für die Einhaltung von in der Betriebsanleitung nicht berücksichtigten ortsbezogenen Bestimmungen ist der Betreiber verantwortlich. Hya-Rain Eco 7 von 44... -
Seite 8: Bestimmungsgemäße Verwendung
2.6 Sicherheitsbewusstes Arbeiten Neben den in dieser Anleitung aufgeführten Sicherheitshinweisen sowie der bestimmungsgemäßen Verwendung gelten folgende Sicherheitsbestimmungen: ▪ Unfallverhütungsvorschriften, Sicherheits- und Betriebsbestimmungen ▪ Sicherheitsbestimmungen im Umgang mit gefährlichen Stoffen ▪ Geltende Normen, Richtlinien und Gesetze Hya-Rain Eco 8 von 44... -
Seite 9: Sicherheitshinweise Für Den Betreiber/Bediener
Punkte für die Inbetriebnahme beachten. ▪ Unbefugte Personen (z. B. Kinder) von der Anlage fernhalten. 2.9 Unzulässige Betriebsweisen Die in der Dokumentation angegebenen Grenzwerte grundsätzlich einhalten. Die Betriebssicherheit der gelieferten Anlage ist nur bei bestimmungsgemäßer Verwendung gewährleistet. Hya-Rain Eco 9 von 44... -
Seite 10: Transport/Zwischenlagerung/Entsorgung
3 Transport/Zwischenlagerung/Entsorgung 3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB bzw. den liefernden Händler und den Versicherer melden. 3.2 Transportieren GEFAHR Herunterfallen der Anlage von der Palette Verletzungsgefahr durch herabfallende Anlage! ▷... -
Seite 11: Rücksendung
1. Anlage demontieren. Fette und Schmierflüssigkeiten bei der Demontage sammeln. 2. Pumpenwerkstoffe trennen z. B. nach: - Metall - Kunststoff - Elektronikschrott - Fette und Schmierflüssigkeiten 3. Nach örtlichen Vorschriften entsorgen bzw. einer geregelten Entsorgung zuführen. Hya-Rain Eco 11 von 44... -
Seite 12: Beschreibung
4.2 Benennung Beispiel: Hya-Rain Eco Tabelle 4: Erklärung zur Benennung Abkürzung Bedeutung Hya-Rain Eco Baureihe 4.3 Typenschild KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal Deutschland Hya-Rain Eco 2014w09 26,5 kg 230 V ~ 3,70 A 50 Hz 800 W... -
Seite 13: Aufbau Und Wirkungsweise
Anlage automatisch auf den Behälter um und entnimmt dort so lange Wasser, bis wieder genügend Wasser im Reservoir vorhanden ist. Ist wieder genügend Wasser im Reservoir, wird dieser Zustand der Anlage gemeldet und diese schaltet automatisch wieder auf das Reservoir zurück. Hya-Rain Eco 13 von 44... -
Seite 14: Geräuscherwartungswerte
Je nach Förderdaten der Anlage ergeben sich Geräuschwerte von ca. 55 dB(A). 4.7 Abmessungen und Gewichte Abmessungen Angaben über Maße sind den Maßzeichnungen der Anlage zu entnehmen. (ð Kapitel 10.3, Seite 36) Gewichte ▪ ohne Wasserfüllung ca. 26 kg ▪ mit Wasserfüllung ca. 42 kg Hya-Rain Eco 14 von 44... -
Seite 15: Aufstellung/Einbau
5.4.1 Wasseranschluss ACHTUNG Zu stark abgewinkelte Verbindungsleitung Defekt der Anlage durch unzulässige Belastungen an der Anlage! Verringerung der Lebensdauer! ▷ Verbindungsleitung spannungsfrei anschließen. Es dürfen keine Kräfte auf die Anschlussstutzen und die Anlage gebracht werden. Hya-Rain Eco 15 von 44... -
Seite 16: Sauganschluss
Saugstutzen mit einer Verschraubung montieren, damit ein Ausbau der Anlage möglich ist. Bei Verlegung des Saugschlauches oder Saugrohres darauf achten, dass diese stets steigend zur Pumpe verlegt sind. 2. Am Ende des Saugrohres oder des Saugschlauches ein Rückschlagventil montieren. Hya-Rain Eco 16 von 44... -
Seite 17: Druckanschluss Anschließen
Dabei beachten, dass der Überlauf-Syphon nicht fest an die Anlage angeschlossen wird und die Installation nach DIN 1986-100, EN1717 ausgeführt wird. HINWEIS Bei einem festen Anschluss an das Abwassersystem empfehlen wir zur Vermeidung von Geruchsbelästigung die Installation eines Siphons. Hya-Rain Eco 17 von 44... -
Seite 18: Elektrisch Anschließen
▷ Elektrischen Anschluss nur durch Elektrofachkraft durchführen lassen. ▷ Vorschriften IEC 60364 und bei Explosionsschutz EN 60079 beachten. WARNUNG Fehlerhafter Netzanschluss Beschädigung des Stromnetzes, Kurzschluss! ▷ Technische Anschlussbedingungen örtlicher Energieversorgungsunternehmen beachten. HINWEIS Der Einbau einer Motorschutzeinrichtung ist empfehlenswert. Hya-Rain Eco 18 von 44... -
Seite 19: Schwimmschalter Anschließen
Anlage verlegt sein. 1. Stecker des Schwimmschalters in die dafür vorgesehene Steckdose an der Anlagensteuerung einstecken. 5.5.2 Anlage anschließen 1. Vorhandene Netzspannung mit den Angaben auf dem Typenschild vergleichen. 2. Netzstecker in die Steckdose stecken. Hya-Rain Eco 19 von 44... -
Seite 20: Inbetriebnahme/Außerbetriebnahme
1. Das Leuchten der entsprechenden Kontrollleuchte überprüfen. Trinkwasser Die Kontrollleuchte leuchtete, wenn die Pumpe aus dem Nachspeisebehälter fördert und die Trinkwassernachspeisung läuft. Automatikbetri Die Kontrollleuchte ist aus, wenn die Pumpe automatisch auf das verfügbare Wasserreservoir schaltet. Hya-Rain Eco 20 von 44... -
Seite 21: Grenzen Des Betriebsbereiches
4. Anlage ordnungsgemäß spülen. 5. Anlage abtropfen lassen. HINWEIS Wenn der Sauganschluss von der Regenwassernutzungsanlage getrennt und das Dreiwegeventil in Mittelstellung gebracht wurde, kann der Behälter entleert werden. Vordruck und Pumpendruck dürfen 6 bar nicht übersteigen. Hya-Rain Eco 21 von 44... -
Seite 22: Bedienung
Niederschläge wieder über einen Mindestpegel gefüllt, schaltet die Anlage wieder auf Regenwasserspeicher um. Trinkwasser Die Anlage läuft dabei ausschließlich mit Trinkwasser, unabhängig betrieb davon, ob der Regenwasserspeicher gefüllt oder leer ist (gelbe Leuchte Trinkwassernachspeisung leuchtet). Kann verwendet Hya-Rain Eco 22 von 44... -
Seite 23: Pumpensteuerung
Bei Wassermangel schaltet der integrierte Trockenlaufschutz die Pumpe automatisch Die grüne Leuchte leuchtet bei Betriebsbereitschaft. Die rote Leuchte leuchtet bei Wassermangel oder Störung. Mit der Reset-Taste kann die Störmeldung zurückgesetzt werden. Solange man die Reset-Taste gedrückt hält, ist die Steuerung im Handbetrieb. Hya-Rain Eco 23 von 44... -
Seite 24: Wartung/Instandhaltung
Wartungsaufwand teuere Reparaturen vermeiden und ein störungsfreies und zuverlässiges Arbeiten der Regenwassernutzungsanlage erreichen. Jegliche Gewaltanwendung im Zusammenhang mit der Demontage und Montage der Regenwassernutzungsanlage vermeiden. 8.2 Wartung/Inspektion KSB empfiehlt eine regelmäßige Wartung gemäß folgendem Plan: Tabelle 6: Übersicht Wartungsmaßnahmen Wartungsintervall Wartungsmaßnahmen monatlich Trinkwassertausch halbjährlich... -
Seite 25: Inspektionsarbeiten
10 - 15 Sekunden abschalten. Wiedereinschaltung erfolgt erst nach Drücken der Reset-Taste. 8.2.1.5 Druckschläuche prüfen 1. Druckschläuche auf Dichtheit und Beschädigung am Metallgeflecht prüfen. Bei sichtbaren Undichtigkeiten oder starken Beschädigungen des Metallmantels sind die Schläuche zu wechseln. Hya-Rain Eco 25 von 44... -
Seite 26: Gleitringdichtungsleckage Prüfen (Nur Pumpenaggregate Mit Verstärkter Lagerung)
▷ Anlage darf nur von einer Elektro-Fachkraft montiert bzw. demontiert werden. ▷ Anlage muss bei Arbeiten spannungsfrei sein. ▷ Anlage gegen unbeabsichtigtes Einschalten sichern. 8.4.1 Pumpenaggregat ausbauen 1. Netzstecker ziehen. 2. Trinkwasserzulauf und Druckleitung absperren. 3. Sauganschluss trennen und Dreiwegeventil in Mittelstellung bringen. Hya-Rain Eco 26 von 44... - Seite 27 8 Wartung/Instandhaltung 4. Druckleitung lösen. HINWEIS Ausreichend gegenhalten oder zwei Schlüssel verwenden. 5. Pumpensicherungsschrauben herausdrehen. 6. Pumpe herausheben. Hya-Rain Eco 27 von 44...
-
Seite 28: Ausbau Der Pumpensteuerung
1. Kabelverbindungen abziehen. 2. Überwurfmutter am Pumpendruckstutzen lösen. 8.4.3 Gleitringdichtung ausbauen ü Pumpe wurde ordnungsgemäß ausgebaut. 1. Pumpe mit Motor nach unten auf einen sauberen Montageplatz stellen. 2. Sauggehäuse lösen. 3. Sauggehäuse abnehmen. 4. Laufradmutter lösen. Hya-Rain Eco 28 von 44... -
Seite 29: Anlage Montieren
Arbeiten an der Regenwassernutzungsanlage durch unqualifiziertes Personal Gefahr durch spannungsführende Teile! ▷ Anlage darf nur von einer Elektro-Fachkraft montiert bzw. demontiert werden. ▷ Anlage muss bei Arbeiten spannungsfrei sein. ▷ Anlage gegen unbeabsichtigtes Einschalten sichern. Hya-Rain Eco 29 von 44... -
Seite 30: Gleitringdichtung Montieren
Darauf achten, dass keine Grate die Elastomere der Gleitringdichtung beschädigen. 2. Sicherungsring aufsetzen. 3. Laufrad auf die Welle aufschieben. 4. Laufradmutter aufschrauben und festziehen. 5. Plandichtung auf den Motor auflegen. 6. Sauggehäuse auf den Motor montieren. Hya-Rain Eco 30 von 44... -
Seite 31: Einbau Der Pumpensteuerung
2. Pumpe fixieren. Beim Einstecken der Pumpe in den Behälter darauf achten, dass der Saugmund in das Formstück am Behälterboden eingeführt wird. Um Beschädigungen am Runddichtring 412.01 zu vermeiden, diesen vor dem Einbau einfetten. 412.01 Hya-Rain Eco 31 von 44... - Seite 32 8 Wartung/Instandhaltung 3. Pumpensicherungsschrauben einschrauben. 4. Druckleitung anschließen 5. Sauganschluss anschließen und Dreiwegeventil in Stellung bringen. 6. Trinkwasserzulauf und Druckleitung anschließen. 7. Netzstecker einstecken. Hya-Rain Eco 32 von 44...
-
Seite 33: Störungen: Ursachen Und Beseitigung
Unsachgemäße Arbeiten zur Störungsbeseitigung Verletzungsgefahr! ▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Kundendienst erforderlich. Tabelle 7: Störungshilfe Problem Mögliche Ursache Beseitigung Pumpe läuft, saugt aber nicht an Pumpe wurde nicht aufgefüllt... - Seite 34 Membrandruckbehälter Vor dem Zulauf der Anlage einen 8 l - Membrandruckbehälter in die Leitung einbauen. Mit diesem Behälter wird der starke Druckeinbruch bei dünnen Leitungen abgeschwächt und der Stoß aufgefangen, ohne die Menge zu drosseln. Hya-Rain Eco 34 von 44...
-
Seite 35: Zugehörige Unterlagen
Ersatzteil Dichtring O-Ring Behälter Ersatzpumpe komplett mit Dichtungssatz Pumpenteile siehe Multi Eco 35 E Entlüftungsventil 71-14 Anschlussrohr 719.01 Schlauch (Zulaufseite) 719.02 Schlauch (Druckseite) 741.01 Dreiwegeventil mit Behälter 741.02 Schwimmerventil (komplett) 81-45 Schwimmschalter 81-99 Elektroteil 82-16 Schaltgerät 99-9 Dichtungssatz Hya-Rain Eco 35 von 44... -
Seite 36: Explosionsdarstellung Mit Einzelteileverzeichnis (Pumpe)
10.2 Explosionsdarstellung mit Einzelteileverzeichnis (Pumpe) Abb. 7: Explosionszeichnung Pumpe Tabelle 9: Ersatzteilliste für Pumpe Teile-Nr. Teile-Benennung 10-5 Pumpe 81-22 Klemmenkastendeckel 81-42 Schaltkasten Lüfter Kondensator 99-20 Reparatursatz 10.3 Abmessungen HINWEIS Für Servicearbeiten 200 mm Freiraum in alle Richtungen lassen! Hya-Rain Eco 36 von 44... -
Seite 37: Bohrbild Für Wandmontage
10 Zugehörige Unterlagen Hya-Rain Eco Abb. 8: Maßzeichnung Abflussrohr DN 70 10.4 Bohrbild für Wandmontage Abb. 9: Abmessungen in mm Hya-Rain Eco 37 von 44... -
Seite 38: Anschlüsse
Abb. 10: Anschlüsse Trinkwasseranschluss mit freiem Auslauf im Behälter Mechanisches Schwimmerventil Überlauf zum direkten Anschluss von Abflussrohren DN70 nach EN 12056. Der Überlauf muss als freier Auslauf nach EN 1717 ausgeführt werden, sonst erlischt die DVGW-Zulassung. Hya-Rain Eco 38 von 44... -
Seite 39: Eu-Konformitätserklärung
11 EU-Konformitätserklärung 11 EU-Konformitätserklärung KSB SE & Co. KGaA Hersteller: Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Hiermit erklärt der Hersteller, dass das Produkt: Hya-Rain Eco Hya-Rain Eco VM Seriennummernbereich: 2018w01 bis 2019w52 ▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: –... -
Seite 40: Unbedenklichkeitserklärung
Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erforderlich: ⃞ ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Bestimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfelder Hya-Rain Eco 40 von 44... -
Seite 41: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Antrieb 13 Außerbetriebnahme 21 Bauart 12 Benennung 12 Bestimmungsgemäße Verwendung 8 Einsatzbereiche 8 Entsorgung 11 Fehlanwendungen 8 Inbetriebnahme 20 Lager 13 mitgeltende Dokumente 6 Rücksendung 11 Sicherheit 7 Sicherheitsbewusstes Arbeiten 8 Störungen Ursachen und Beseitigung 33 Unbedenklichkeitserklärung 40 Hya-Rain Eco 41 von 44... - Seite 44 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
