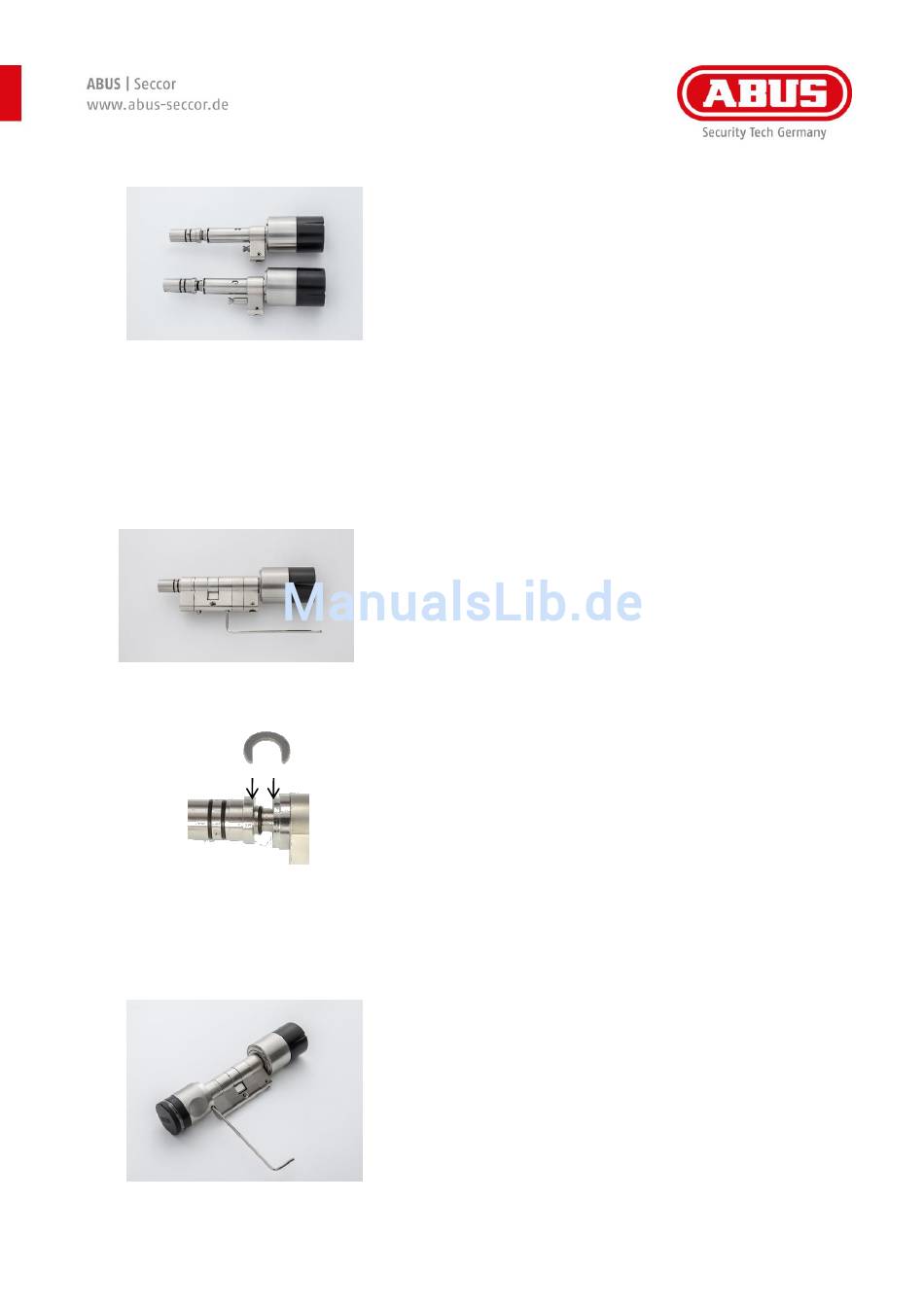

Demontage Adapterbolzen Grundkörper (5)
Zunächst ist der verschraubte Adapterbolzen Grundkörper (5)
aus der Zylinder-Innenseite (4) zu entfernen.
Montage Adapterbolzen 10 mm (18)
Im zweiten Schritt muss der Adapterbolzen 10 mm (18) aus dem
Verlängerungsset in die Zylinder-Innenseite (4) verschraubt
werden.
Verlängerung der Innenseite des wAppLoxx Zylinders:
Die Zylinder-Innenseite (4) ist nun mit der entsprechenden
Zylinderverlängerung 10 mm (17) und dem ZL-Adapter (8) mit
dem Inbusschlüssel (B) zu verschrauben (analog zur
Demontage).
Montage der Zylinder-Außenseite (12)
Um auch die Zylinder-Außenseite (12) wieder auf 40 mm zu
verlängern (in diesem Beispiel der Auslieferungszustand), ist
zunächst die entsprechende Zylinderverlängerung 10 mm (17)
auf die Teleskopachse (16) zu schieben.
Montage der Zylinder-Außenseite
Im nächsten Schritt ist die Adapterhülse außen (11) auf die
zuvor aufgeschobene Zylinderverlängerung 10 mm (17) zu
stecken. Nun muss die Fixierscheibe (14) zwischen die
Adapterhülse außen (11) und dem Achsenendteil (siehe Foto)
eingelegt werden. Im nächsten Schritt kann die Zylinder-
Außenseite (12) mit dem montierten Adapterbolzen 10 mm (17)
auf den bereits montierten Zylinder gesteckt werden. Jetzt
können die aufeinander gesteckten Teile mit dem Gewindestift
(7) am ZL-Adapter (8) fixiert werden (wie Demontage 5.2).
Montage Außenknauf (15)
Zum Schluss ist wieder der Außenknauf (15) zu fixieren. Hierbei
gehen Sie wie unter Punkt 4.4 beschrieben vor.
