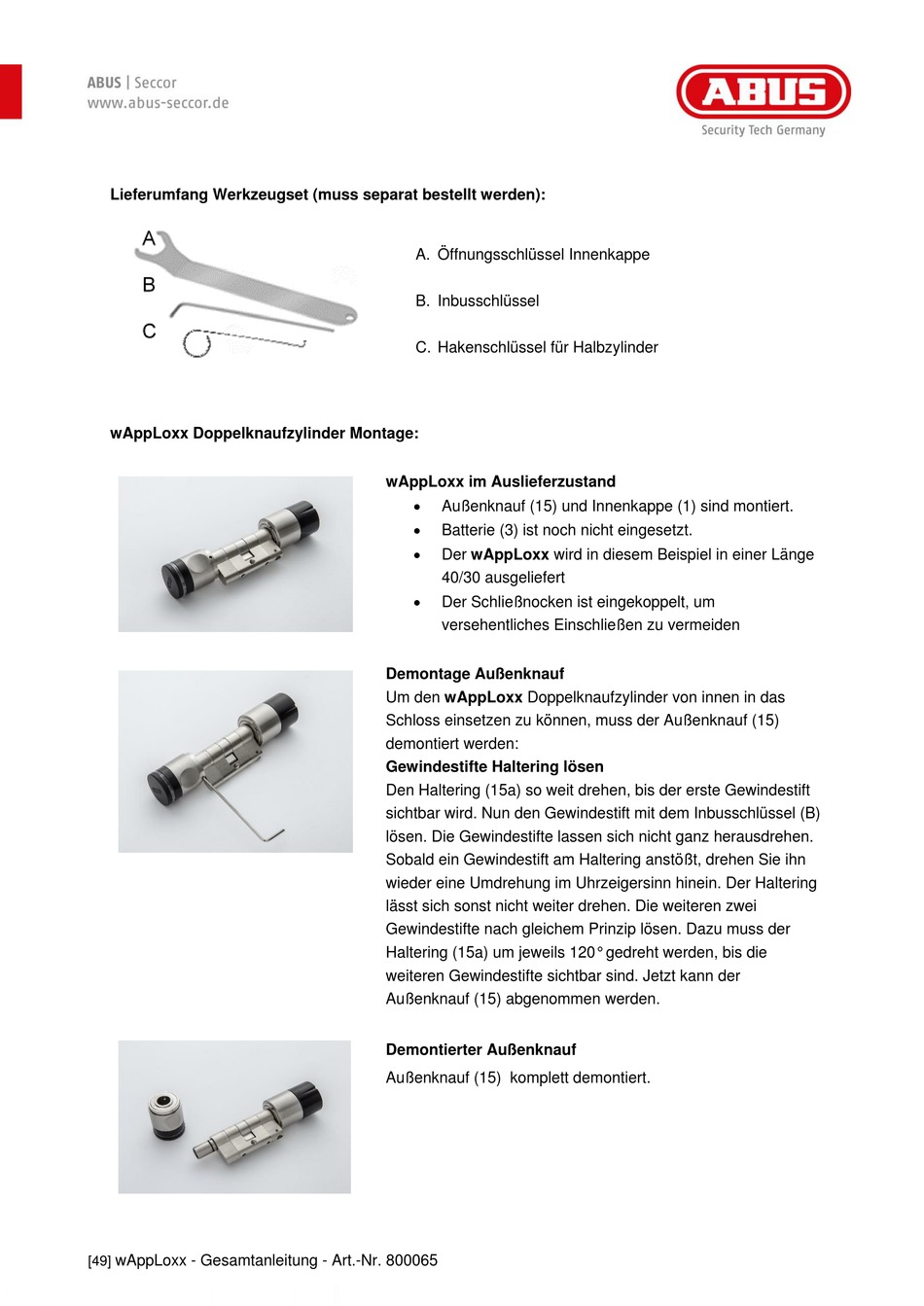

Lieferumfang Werkzeugset (muss separat bestellt werden):
wAppLoxx Doppelknaufzylinder Montage:
wAppLoxx - Gesamtanleitung - Art.-Nr. 800065
[49]
A. Öffnungsschlüssel Innenkappe
B. Inbusschlüssel
C. Hakenschlüssel für Halbzylinder
wAppLoxx im Auslieferzustand

Außenknauf (15) und Innenkappe (1) sind montiert.

Batterie (3) ist noch nicht eingesetzt.

Der wAppLoxx wird in diesem Beispiel in einer Länge
40/30 ausgeliefert

Der Schließnocken ist eingekoppelt, um
versehentliches Einschließen zu vermeiden
Demontage Außenknauf
Um den wAppLoxx Doppelknaufzylinder von innen in das
Schloss einsetzen zu können, muss der Außenknauf (15)
demontiert werden:
Gewindestifte Haltering lösen
Den Haltering (15a) so weit drehen, bis der erste Gewindestift
sichtbar wird. Nun den Gewindestift mit dem Inbusschlüssel (B)
lösen. Die Gewindestifte lassen sich nicht ganz herausdrehen.
Sobald ein Gewindestift am Haltering anstößt, drehen Sie ihn
wieder eine Umdrehung im Uhrzeigersinn hinein. Der Haltering
lässt sich sonst nicht weiter drehen. Die weiteren zwei
Gewindestifte nach gleichem Prinzip lösen. Dazu muss der
Haltering (15a) um jeweils 120° gedreht werden, bis die
weiteren Gewindestifte sichtbar sind. Jetzt kann der
Außenknauf (15) abgenommen werden.
Demontierter Außenknauf
Außenknauf (15) komplett demontiert.
