Inhaltszusammenfassung für Abus SE1010

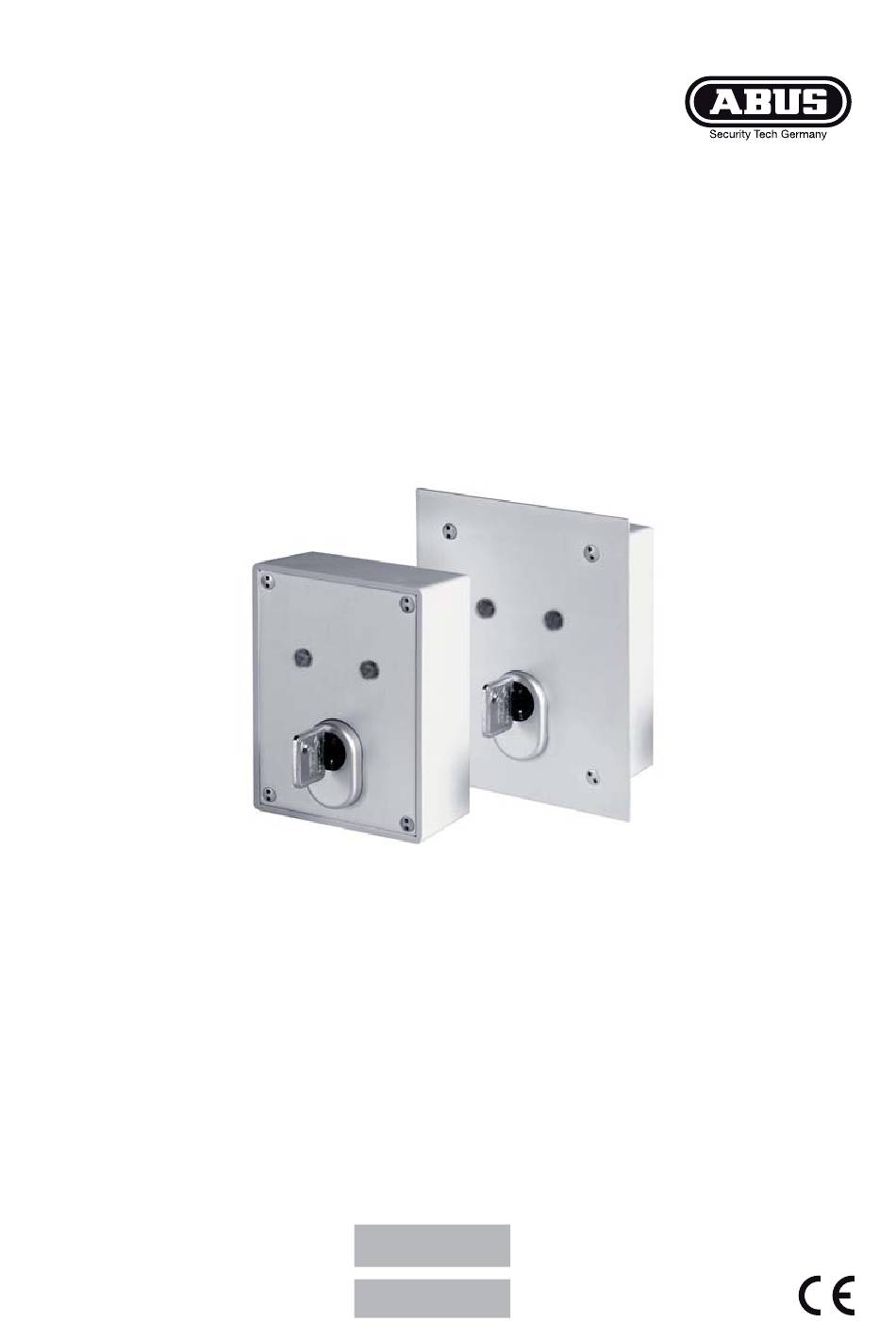

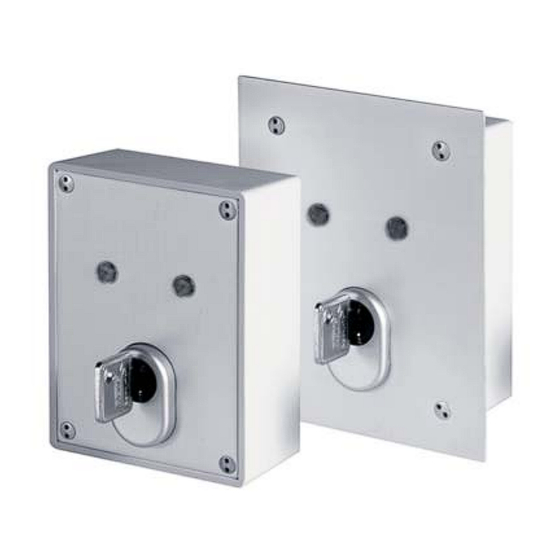

- Seite 1 Schlüsselschalter INSTALLATIONSANLEITUNG SE1000 SE1100...
- Seite 2 Der Schlüsselschalter arbeitet dabei je nach Einstellung als Impuls- oder Dauerkontaktgeber. Durch den Deckel- und Wandabrisskontakt (nur bei der Aufbauvariante), sowie der Kernziehschutzrosette und dem hochwertigen Zylinder aus dem Hause ABUS ist der Schlüsselschalter in erhöhtem Masse gegen Angriffe von Außen geschützt. Hauptmerkmale Aufputz-, bzw.
- Seite 3 Beschreibung 1 Platinenhalter 2 Wandbefestigung 3 Kabeleinführung Abb.1 Gehäuse offen Abb.2 Gehäuse ohne Platine (mit Platine) Anschlüsse 12V Spannung für LED 12V Spannung für LED Masse für LED (rot Masse für LED (gelb) Schalter S1 Schalter S2 Sabotage- kontakte Anmerkung: Die beschriebene Schalterstellung gilt für den Fall, dass der Gehäusedeckel geöffnet ist.
- Seite 4 Ändern des Schaltverhaltens (Impuls-/Dauerkontakt) 1. Im Auslieferungszustand ist der Schlüsselschalter als Dauerkontaktgeber eingestellt. Zum Ändern gehen Sie wie Dauer folgt vor: 2. Entfernen Sie den oberen Teil der Klemme an den Tastern und legen Sie ihn seitlich ab. 3. Der Schlüsselschalter arbeitet nun als Impuls Impulsgeber.
