wAppLoxx Montage: Anpassung des Zylinderkörpers an die Türstärke
(in diesem Beispiel wird der wAppLoxx auf eine Gesamtlänge 80 a:40/i:40 verlängert)
wAppLoxx - Gesamtanleitung - Art.-Nr. 800065
[52]

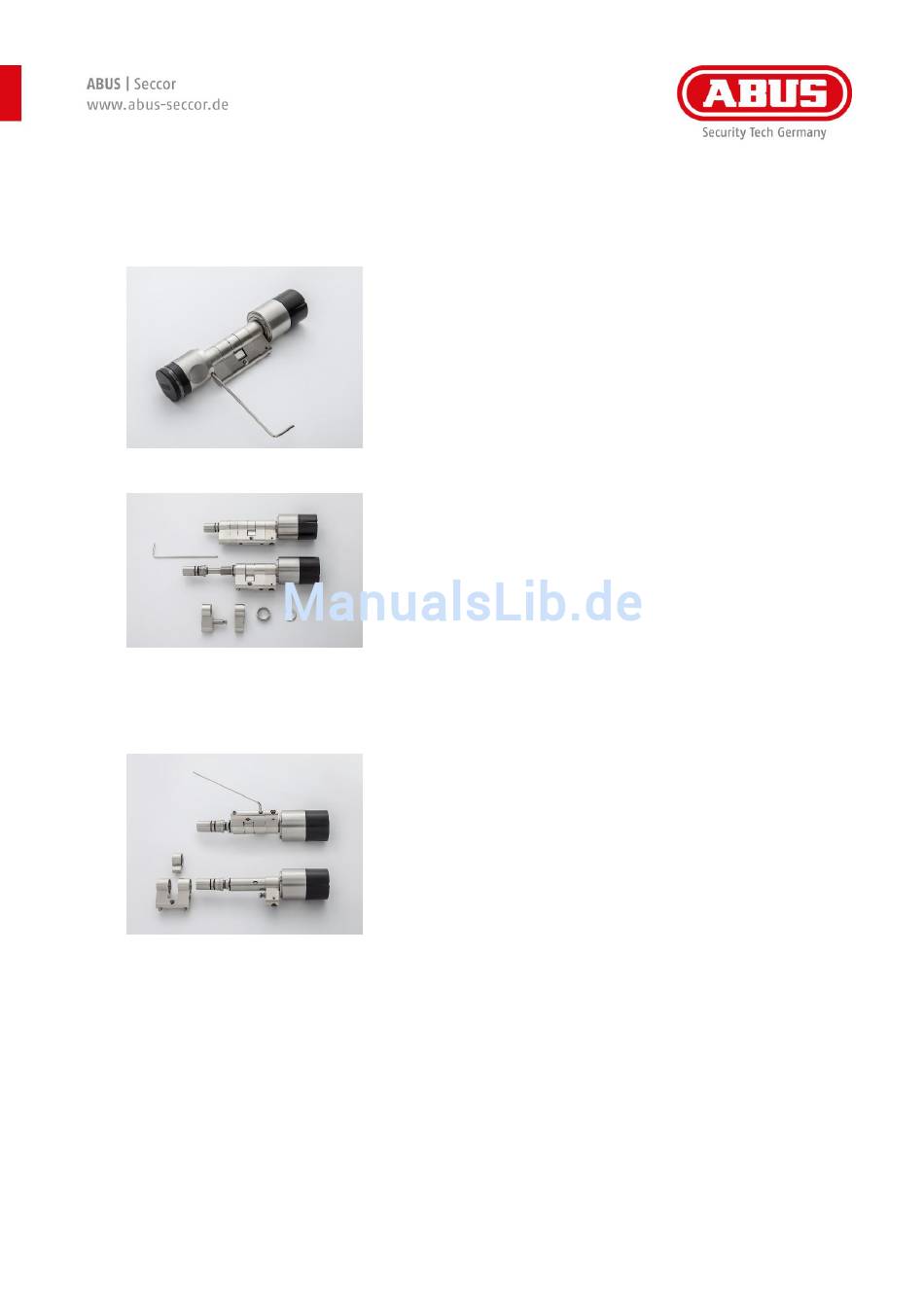

Demontage Außenknauf (15)
Außenknauf (15) wie unter 4.2 beschrieben demontieren.
Zylinder-Außenseite (12) demontieren
Zunächst ist der Gewindestift Zylinderkörper (7) mit dem
Inbussschlüssel (B) aufzuschrauben. Die Zylinder-Außenseite
(12) kann demontiert werden und eine Verlängerung ist möglich.
Auch wenn nur die Zylinder-Innenseite (4) verlängert wird (wie in
diesem Fall Beispiel), muss zunächst die Außenseite demontiert
werden.
ZL-Adapter (8) und Nocken (9) demontieren
Bevor die Verlängerung der Zylinder–Innenseite (4) erfolgen
kann, muss der ZL-Adapter (8) noch von der Innenseite (4)
demontiert werden. Dazu ist mit dem Inbusschlüssel (B) die
Zylinder-Innenseite (4) vom ZL-Adapter (8) zu lösen. Der ZL-
Adapter (8) und der Nocken (9) können von der Teleskopachse
(16 in Pfeilrichtung) mit einer Drehbewegung abgezogen
werden.
Die Verlängerung der Zylinderinnenseite (4) kann nun ebenfalls
erfolgen.
