1. Entlüftungsventil
Die im Wasserkreislauf verbliebene Luft wird über das
Entlüftungsventil automatisch abgelassen.
2. Reserveheizung
Die Reserveheizung besteht aus einem elektrischen Heizelement
im Reserveheizungsbehälter, das zusätzliche Heizleistung an den
Wasserkreislauf liefert, wenn die Heizleistung der Außeneinheit
aufgrund niedriger Außentemperaturen nicht ausreicht.
3. Temperatursensoren
Vier Temperatursensoren messen an verschiedenen Stellen im
Wasserkreislauf die Temperatur des Wassers und des
Kältemittels.
4. Schaltkasten
Der Schaltkasten enthält die wichtigsten elektronischen und
elektrischen Teile der Inneneinheit.
5. Wärmetauscher
6. Ausdehnungsgefäß (10 l)
7. Benutzerschnittstelle
Die Benutzerschnittstelle ermöglicht es dem Installateur und
dem Benutzer, das Gerät in Betrieb zu nehmen, es zu
verwenden und zu warten.
8. Anschluss für flüssiges Kältemittel
9. Anschluss für gasförmiges Kältemittel
10. Absperrventile (Zubehör)
Durch die Absperrventile der Wasserkreislauf-Anschlüsse
eingehend und ausgehend kann das Wassersystem der Innen-
einheit vom Wasserkreislauf im Gebäude getrennt werden. Dies
erleichtert die Entleerung und den Austausch von Filtern der
Inneneinheit.
11. Anschluss für Wassereinlass
12. Anschluss für Wasserauslass
13. Ablauf- und Füllventile
14. Wasserfilter
Der Wasserfilter entfernt Schmutzpartikel aus dem Wasser, um
eine Beschädigung der Pumpe oder eine Verstopfung des
Verdampfers zu verhindern. Das
regelmäßigen Abständen
"10. Instandhaltung und Wartung" auf Seite
15. Manometer
Das Manometer ermöglicht, den Wasserdruck im Wasserkreislauf
zu ermitteln.
16. Strömungsschalter
Der Strömungsschalter prüft den Durchfluss im Wasserkreislauf
und schützt den Wärmetauscher vor Einfrieren und die Pumpe
vor Beschädigung.
17. Pumpe
Die Pumpe sorgt für das Zirkulieren des Wassers im
Wasserkreislauf.
18. Thermoschutz Reserveheizung
Die Reserveheizung ist mit einem Thermoschutz ausgestattet.
Wenn die Temperatur zu hoch geworden ist, löst der
Thermoschutzschalter aus.
19. Überhitzungssicherung Reserveheizung
Die Reserveheizung ist mit einer Überhitzungssicherung
ausgestattet. Wenn die Temperatur zu hoch wird (höher als der
Thermoschutz der Reserveheizung
Überhitzungssicherung durch.
20. Druckentlastungsventil
Das Druckentlastungsventil verhindert, dass im Wasserkreislauf
ein zu hoher Wasserdruck entstehen kann. Bei Erreichen eines
Drucks von 3 Bar öffnet dieses Ventil, so dass etwas Wasser
abgelassen wird.
21. Schlauch für Druckentlastungsventil
Der gegenwärtige Auslass des Druckentlastungsventils. Sorgen
Sie dafür, dass
ordnungsgemäßen Abfluss hat.
Installationsanleitung
11
Wasserfilter
gereinigt werden.
46.
zulässt), brennt
das Druckentlastungsventil

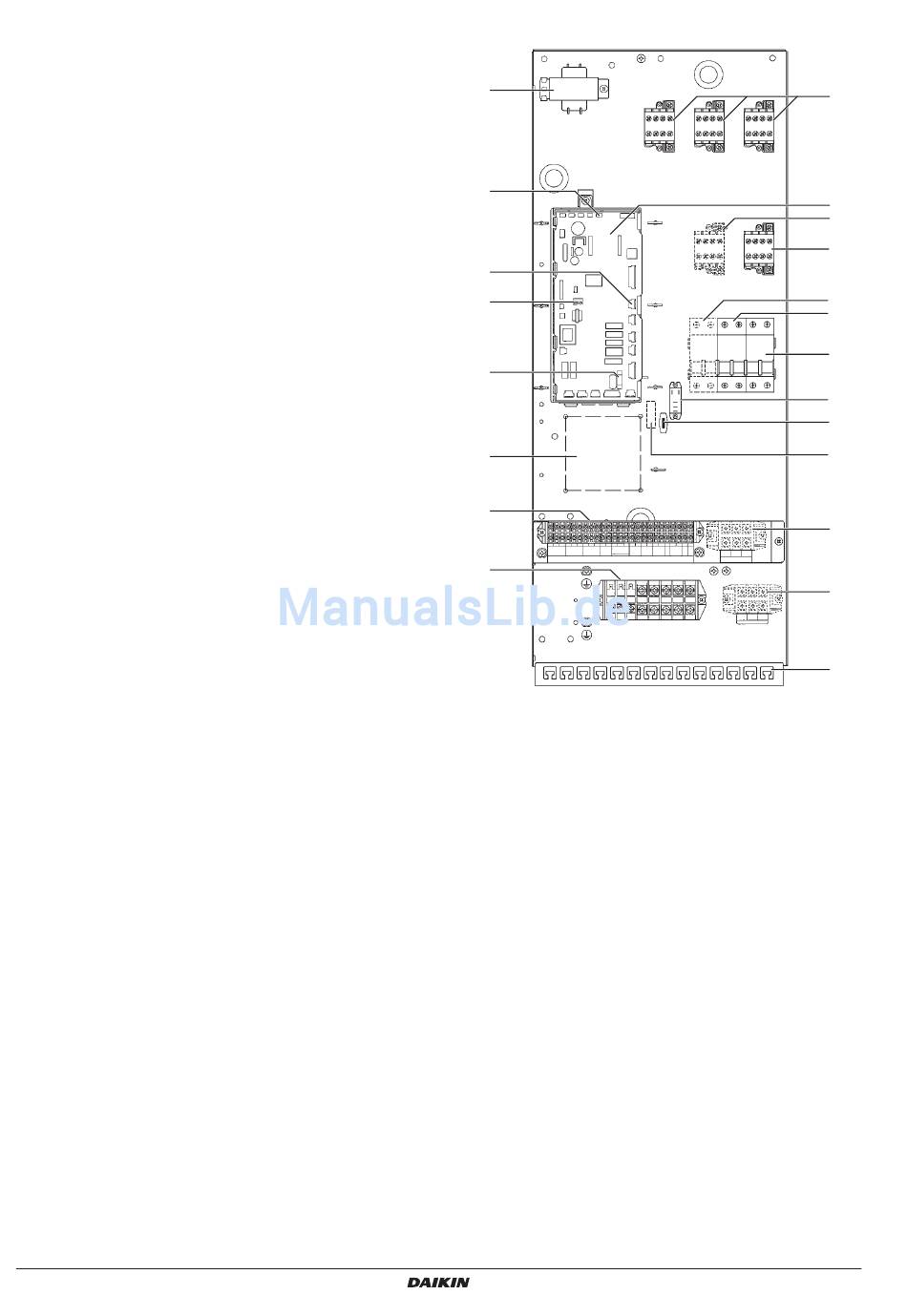

5.3. Hauptkomponenten des Schaltkastens

15
X9A
12
X13A
11
SS2
10
FU1
9
16
6
6
muss in
Siehe
1. Reserveheizungs-Schaltschütz K1M, K2M, K5M und K6M.
2. Hauptplatine
Die Hauptplatine (gedruckte Schaltung) steuert den Betrieb der
Anlage.
3. Schaltschütz K3M der Zusatzheizung (nur bei Anlagen mit
Brauchwassertank)
4. Trennschalter F2B der Zusatzheizung (nur bei Anlagen mit
Brauchwassertank)
Der Trennschalter schützt die Zusatzheizung im Brauchwassertank
vor Überlast oder Kurzschluss.
5. Trennschalter der Reserveheizung, F1B, F3B
Der Trennschalter schützt den elektrischen Schaltkreis der
Reserveheizung vor Überlast oder Kurzschluss.
6. Anschlussblöcke
An die Anschlussblöcke können die bauseitig vorhandenen
Kabel auf einfache Art angeschlossen werden.
7. Kabelbinderhalterungen
die Zur Zugentlastung werden die bauseitig vorhandenen Kabel mit
Kabelbinderhalterungen am Schaltkasten befestigt.
8. Anschlussblöcke
Brauchwassertank)
9. Hauptplatine Sicherung FU1
10. DIP-Schalter SS2
Der DIP-Schalter SS2 besteht aus 4 Kippschaltern, mit denen
bestimmte Installationsparameter konfiguriert werden. Siehe
"8.1. Übersicht der DIP-Schalter-Einstellungen" auf Seite
einen
11. Fassung X13A
Die Fassung X13A ist für Anschluss des Schaltschütz K3M (nur
bei Anlagen mit einem Brauchwassertank).
TR1
K1M K2M
K3M
A1P
F2B F3B
K4M
A4P
X2M X4M
X1M
X3M, X4M (nur für
