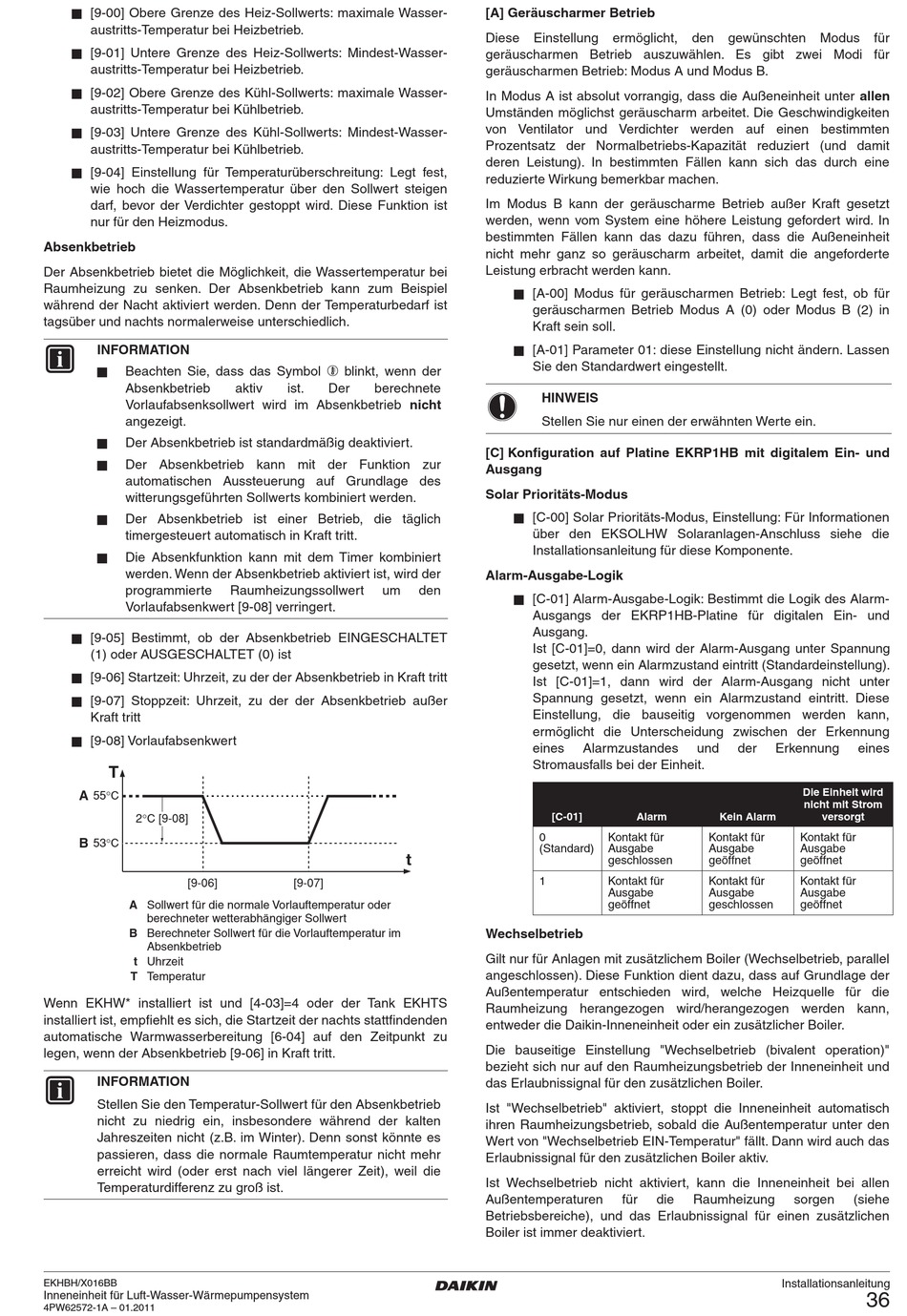

■ [9-00] Obere Grenze des Heiz-Sollwerts: maximale Wasser-
austritts-Temperatur bei Heizbetrieb.
■ [9-01] Untere Grenze des Heiz-Sollwerts: Mindest-Wasser-
austritts-Temperatur bei Heizbetrieb.
■ [9-02] Obere Grenze des Kühl-Sollwerts: maximale Wasser-
austritts-Temperatur bei Kühlbetrieb.
■ [9-03] Untere Grenze des Kühl-Sollwerts: Mindest-Wasser-
austritts-Temperatur bei Kühlbetrieb.
■ [9-04] Einstellung für Temperaturüberschreitung: Legt fest,
wie hoch die Wassertemperatur über den Sollwert steigen
darf, bevor der Verdichter gestoppt wird. Diese Funktion ist
nur für den Heizmodus.
Absenkbetrieb
Der Absenkbetrieb bietet die Möglichkeit, die Wassertemperatur bei
Raumheizung zu senken. Der Absenkbetrieb kann zum Beispiel
während der Nacht aktiviert werden. Denn der Temperaturbedarf ist
tagsüber und nachts normalerweise unterschiedlich.
INFORMATION
■
Beachten Sie, dass das Symbol b blinkt, wenn der
Absenkbetrieb
Vorlaufabsenksollwert wird im Absenkbetrieb nicht
angezeigt.
■
Der Absenkbetrieb ist standardmäßig deaktiviert.
■
Der Absenkbetrieb kann mit der Funktion zur
automatischen Aussteuerung auf Grundlage des
witterungsgeführten Sollwerts kombiniert werden.
■
Der Absenkbetrieb ist einer Betrieb, die täglich
timergesteuert automatisch in Kraft tritt.
■
Die Absenkfunktion kann mit dem Timer kombiniert
werden. Wenn der Absenkbetrieb aktiviert ist, wird der
programmierte
Vorlaufabsenkwert [9-08] verringert.
■ [9-05] Bestimmt, ob der Absenkbetrieb EINGESCHALTET
(1) oder AUSGESCHALTET (0) ist
■ [9-06] Startzeit: Uhrzeit, zu der der Absenkbetrieb in Kraft tritt
■ [9-07] Stoppzeit: Uhrzeit, zu der der Absenkbetrieb außer
Kraft tritt
■ [9-08] Vorlaufabsenkwert
T
A
55°C
2°C [9-08]
B
53°C
[9-06]
A Sollwert für die normale Vorlauftemperatur oder
berechneter wetterabhängiger Sollwert
B Berechneter Sollwert für die Vorlauftemperatur im
Absenkbetrieb
t Uhrzeit
T Temperatur
Wenn EKHW* installiert ist und [4-03]=4 oder der Tank EKHTS
installiert ist, empfiehlt es sich, die Startzeit der nachts stattfindenden
automatische Warmwasserbereitung [6-04] auf den Zeitpunkt zu
legen, wenn der Absenkbetrieb [9-06] in Kraft tritt.
INFORMATION
Stellen Sie den Temperatur-Sollwert für den Absenkbetrieb
nicht zu niedrig ein, insbesondere während der kalten
Jahreszeiten nicht (z.B. im Winter). Denn sonst könnte es
passieren, dass die normale Raumtemperatur nicht mehr
erreicht wird (oder erst nach viel längerer Zeit), weil die
Temperaturdifferenz zu groß ist.
EKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62572-1A – 01.2011
aktiv ist. Der berechnete
Raumheizungssollwert um
[9-07]
[A] Geräuscharmer Betrieb
Diese Einstellung
geräuscharmen Betrieb auszuwählen. Es gibt zwei Modi für
geräuscharmen Betrieb: Modus A und Modus B.
In Modus A ist absolut vorrangig, dass die Außeneinheit unter allen
Umständen möglichst geräuscharm arbeitet. Die Geschwindigkeiten
von Ventilator und Verdichter werden auf einen bestimmten
Prozentsatz der Normalbetriebs-Kapazität reduziert (und damit
deren Leistung). In bestimmten Fällen kann sich das durch eine
reduzierte Wirkung bemerkbar machen.
Im Modus B kann der geräuscharme Betrieb außer Kraft gesetzt
werden, wenn vom System eine höhere Leistung gefordert wird. In
bestimmten Fällen kann das dazu führen, dass die Außeneinheit
nicht mehr ganz so geräuscharm arbeitet, damit die angeforderte
Leistung erbracht werden kann.
■ [A-00] Modus für geräuscharmen Betrieb: Legt fest, ob für
geräuscharmen Betrieb Modus A (0) oder Modus B (2) in
Kraft sein soll.
■ [A-01] Parameter 01: diese Einstellung nicht ändern. Lassen
Sie den Standardwert eingestellt.
HINWEIS
Stellen Sie nur einen der erwähnten Werte ein.
[C] Konfiguration auf Platine EKRP1HB mit digitalem Ein- und
Ausgang
Solar Prioritäts-Modus
■ [C-00] Solar Prioritäts-Modus, Einstellung: Für Informationen
über den EKSOLHW Solaranlagen-Anschluss siehe die
Installationsanleitung für diese Komponente.
Alarm-Ausgabe-Logik
den
■ [C-01] Alarm-Ausgabe-Logik: Bestimmt die Logik des Alarm-
Ausgangs der EKRP1HB-Platine für digitalen Ein- und
Ausgang.
Ist [C-01]=0, dann wird der Alarm-Ausgang unter Spannung
gesetzt, wenn ein Alarmzustand eintritt (Standardeinstellung).
Ist [C-01]=1, dann wird der Alarm-Ausgang nicht unter
Spannung gesetzt, wenn ein Alarmzustand eintritt. Diese
Einstellung, die bauseitig vorgenommen werden kann,
ermöglicht die Unterscheidung zwischen der Erkennung
eines
Stromausfalls bei der Einheit.
[C-01]
0
(Standard)
t
1
Wechselbetrieb
Gilt nur für Anlagen mit zusätzlichem Boiler (Wechselbetrieb, parallel
angeschlossen). Diese Funktion dient dazu, dass auf Grundlage der
Außentemperatur entschieden wird, welche Heizquelle für die
Raumheizung herangezogen wird/herangezogen werden kann,
entweder die Daikin-Inneneinheit oder ein zusätzlicher Boiler.
Die bauseitige Einstellung "Wechselbetrieb (bivalent operation)"
bezieht sich nur auf den Raumheizungsbetrieb der Inneneinheit und
das Erlaubnissignal für den zusätzlichen Boiler.
Ist "Wechselbetrieb" aktiviert, stoppt die Inneneinheit automatisch
ihren Raumheizungsbetrieb, sobald die Außentemperatur unter den
Wert von "Wechselbetrieb EIN-Temperatur" fällt. Dann wird auch das
Erlaubnissignal für den zusätzlichen Boiler aktiv.
Ist Wechselbetrieb nicht aktiviert, kann die Inneneinheit bei allen
Außentemperaturen
Betriebsbereiche), und das Erlaubnissignal für einen zusätzlichen
Boiler ist immer deaktiviert.
ermöglicht, den gewünschten
Alarmzustandes und der
Alarm Kein Alarm
Kontakt für Kontakt für
Ausgabe Ausgabe
geschlossen geöffnet
Kontakt für Kontakt für
Ausgabe Ausgabe
geöffnet geschlossen
für die Raumheizung
Modus für
Erkennung eines
Die Einheit wird
nicht mit Strom
versorgt
Kontakt für
Ausgabe
geöffnet
Kontakt für
Ausgabe
geöffnet
sorgen (siehe
Installationsanleitung
