Kit für Platine mit digitalem Ein- und Ausgang (optional)
An die Inneneinheit kann optional eine EKRP1HB-Platine mit
digitalem Ein- und Ausgang angeschlossen werden. Damit ist
Folgendes möglich:
externe Alarmausgabe,
Ausgang EIN/AUS für Heizen/Kühlen,
Wechselbetrieb (Erlaubnissignal für zusätzlichen Boiler) oder
Erlaubnissignal für zusätzliche externe Reserveheizung.
Siehe dazu die Betriebsanleitung der Inneneinheit und die
Installationsanleitung der Platine für digitalen Ein- und Ausgang.
Aus dem Elektroschaltplan bzw. Schaltplan können Sie entnehmen,
wie die Platine an die Einheit angeschlossen wird.
Raumthermostat-Kit (optional)
An die Inneneinheit kann optional der Raumthermostat EKRTW,
EKRTWA oder EKRTR angeschlossen werden. Weitere Informationen
dazu siehe Installationsanleitung zum Raumthermostat.
Heizung für die Bodenplatte (optional)
EKHBH/X016BB
(a) Empfohlen.
Mögliche Kombinationen
ERHQ_BA
ERLQ_BA
(b)
ERLQ_CA
(a) Falls eine Heizung für die Bodenplatte erforderlich ist, siehe
Bodenplatte (optional)" auf Seite
(b) Die Bodenplatten-Heizung der Außeneinheit wird von der Platine der
Außeneinheit gesteuert.
Anschluss an einen Niedertarif-Netzanschluss
Diese Anlage kann an einen Niedertarif-Netzanschluss eines
Elektrizitätsversorgungsunternehmen (EVU) angeschlossen werden.
Selbst wenn bei dieser Art Netzanschluss die Stromversorgung
unterbrochen wird, bleibt der Betrieb der Anlage uneingeschränkt
möglich. Für weitere Einzelheiten dazu siehe Kapitel
einen Niedertarif-Netzanschluss" auf Seite

3.2. Inhalt dieser Anleitung

Diese Anleitung umfasst NICHT das Auswahlverfahren und die
Planung der Anordnung des Wassersystems. Es sind lediglich einige
Vorsichtsmaßnahmen sowie Tipps und Tricks bezüglich der
Anordnung des Wasserkreislaufs in einem separaten Kapitel dieses
Handbuchs aufgeführt.
In dieser Anleitung sind die Verfahren für die Handhabung und
Installation
sowie
den
Anschluss
beschrieben. Sie setzen voraus, dass bereits eine Auswahl getroffen
und das Wassersystem geplant wurde. Diese Anleitung dient einer
angemessenen Wartung der Einheit und bietet Hilfestellung, sollten
Probleme an der Einheit auftreten.
INFORMATION
Informationen zu nicht in dieser Anleitung beschriebenen
Komponenten finden Sie in der Installationsanleitung der
Außeneinheit.
Die
Bedienung
Bedienungsanleitung der Inneneinheit beschrieben.
EKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62572-1A – 01.2011
Anschließbare Heizungen
EKBPHT16Y*
EKBPHTH16A
Möglich
Möglich
EKHBH/X_BB
(a)
Möglich
Möglich
Möglich
"Heizung für die
4.
"Anschluss an
22.
der
EKHBH/X-Einheiten
der
Inneneinheit
wird

3.3. Modellkennung

Inneneinheit
EK
HB
Europäischer Bausatz
(a) Genaue Werte siehe Kapitel
Ablaufwanne (optional)
EK
HB
Europäischer Bausatz
(a)

3.4. Typische Installationsbeispiele

Die
in
den
Installationsmöglichkeiten dienen nur zu Illustrationszwecken.

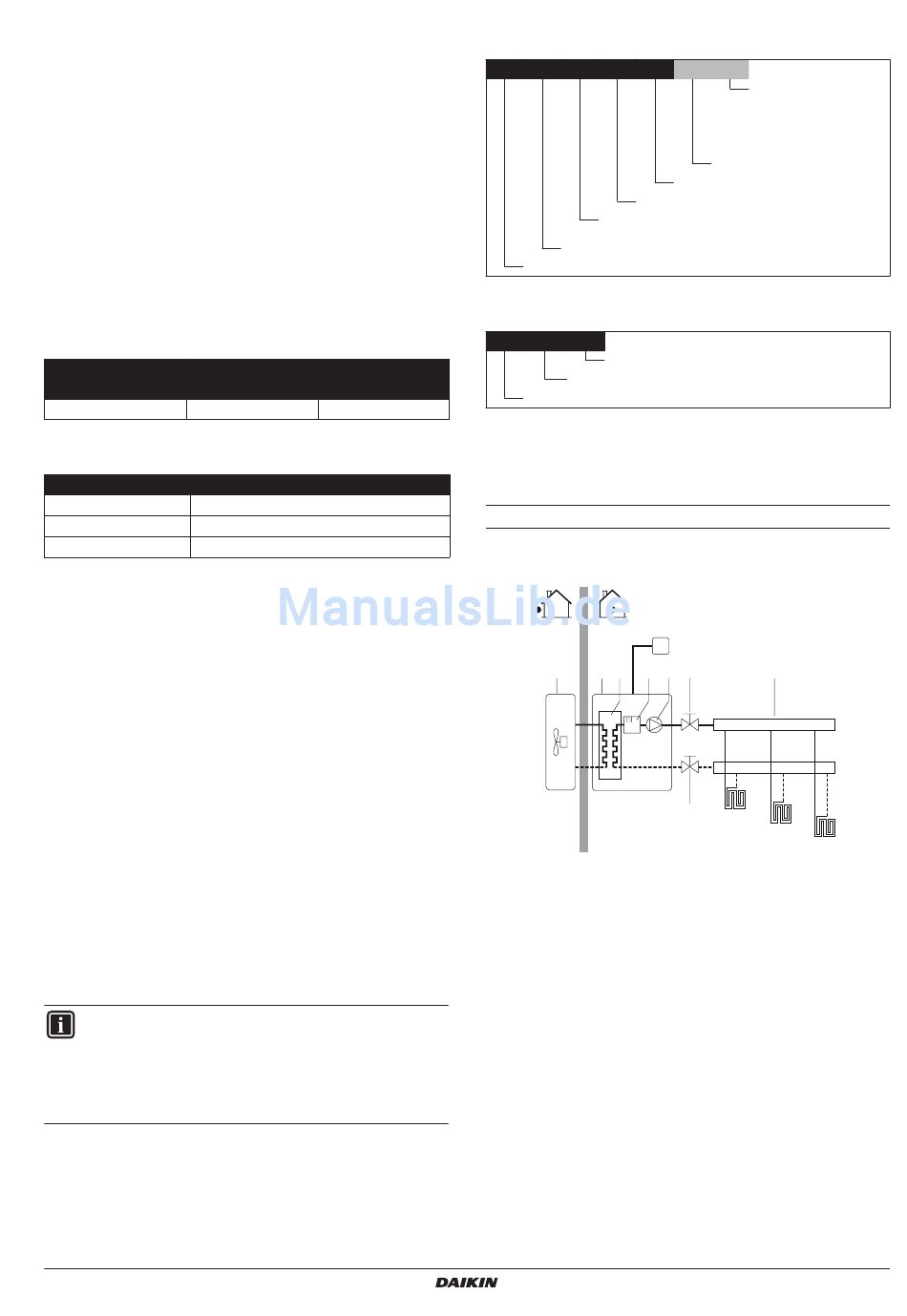

Installationsbeispiel 1

Reine Raumheizung, bei der der Raumthermostat an der
Inneneinheit angeschlossen ist.
1
FHL1...3 Kreislauf für Bodenheizung
Pumpenbetrieb und Raumheizung
Wenn der Raumthermostat (T) an die Inneneinheit angeschlossen wird,
nimmt die Pumpe (5) den Betrieb auf, wenn eine Heizanforderung vom
Raumthermostat besteht und die Außeneinheit beginnt den Betrieb
aufzunehmen, um die Soll-Austrittswassertemperatur, wie an der
in
der
Benutzerschnittstelle eingestellt, zu erreichen.
Wenn die Raumtemperatur über dem Sollwert des Thermostats liegt,
stoppt die Außeneinheit und die Pumpe den Betrieb.
X
016
BB
3
V3
Leistung der Reserveheizung (kW)
Baureihe
Anzeige der Heiz-/Kühlleistung (kW)
X = Heizen und Kühlen,
H = nur Heizen
Wasserkasten
"12. Technische Daten" auf Seite
DP
150
Ablaufblech
Wasserkasten
folgenden
Beispiele
gezeigten
T
2
3
4
5
6
6
FHL1
1 Außeneinheit
2 Inneneinheit
3 Wärmetauscher
4 Reserveheizung
5 Pumpe
6 Absperrventil
7 Kollektor (bauseitig zu liefern)
T Raumthermostat (optional)
Nennspannung der
Reserveheizung:
V3 = 1P, 230 V
WN = 3P, 400 V
T1 = 3P, 230 V
(a)
52.
Einsatz-
und
7
FHL2
FHL3
Installationsanleitung
