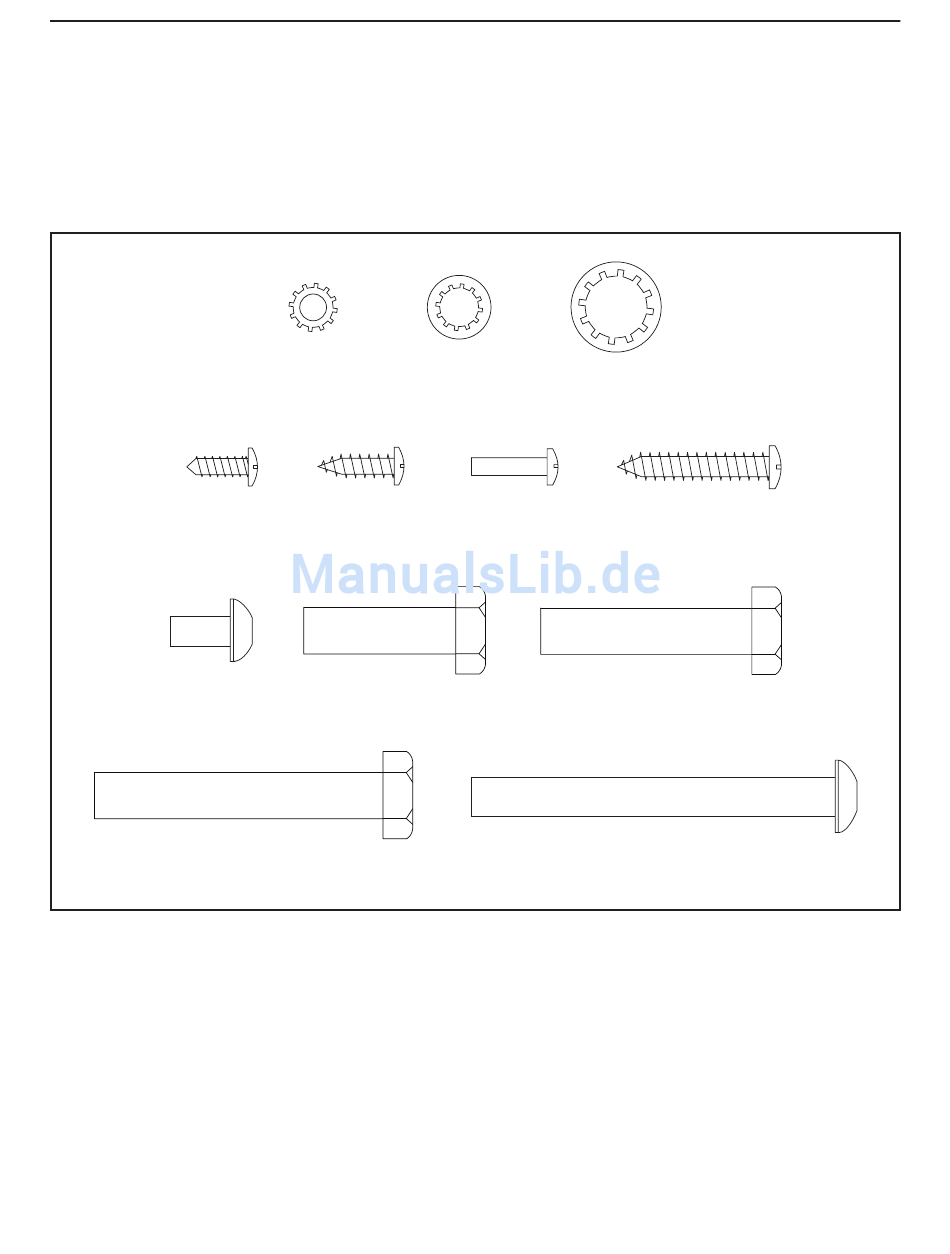

DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE
Die Abbildung unten hilft Ihnen bei der Identifizierung der kleinen Teile, die Sie zur Montage brauchen werden.
Die Zahl in den Klammern unter der Abbildung ist die Kennziffer des Teils, welche mit der TEILELISTE am Ende
dieser Bedienungsanleitung übereinstimmt. Die Zahl nach der Kennziffer bezieht sich auf die Stückzahl, die für
die Montage gebraucht wird. Anmerkung: Sollte sich ein Teil nicht im Montagesatz befinden, überprüfen
Sie, ob es nicht schon vormontiert wurde. Es könnten zusätzliche Teile, die nicht gebraucht werden, im
Lieferumfang enthalten sein.
Silberne #8 x 1/2"
Schraube
(10)–1
1/4" x 1/2"
Schraube
(4)–4
3/8" x 2 3/8" Schraube
(7)–4
#10
5/16"
Zahnscheibe
Zahnscheibe
(5)–4
(11)–10
#8 x 5/8"
Schraube
Maschinenschraube
(1)–6
3/8" x 1 1/4" Schraube
(63)–2
3/8"
Zahnscheibe
(13)–8
M4 x 16mm
(97)–4
3/8" x 1 3/4" Schraube
(62)–2
5/16" x 3" Schraube
(28)–4
6
#10 x 1 1/4"
Schraube
(9)–4
