exquisit EGSP9.2E Bedienungsanleitung Seite 9

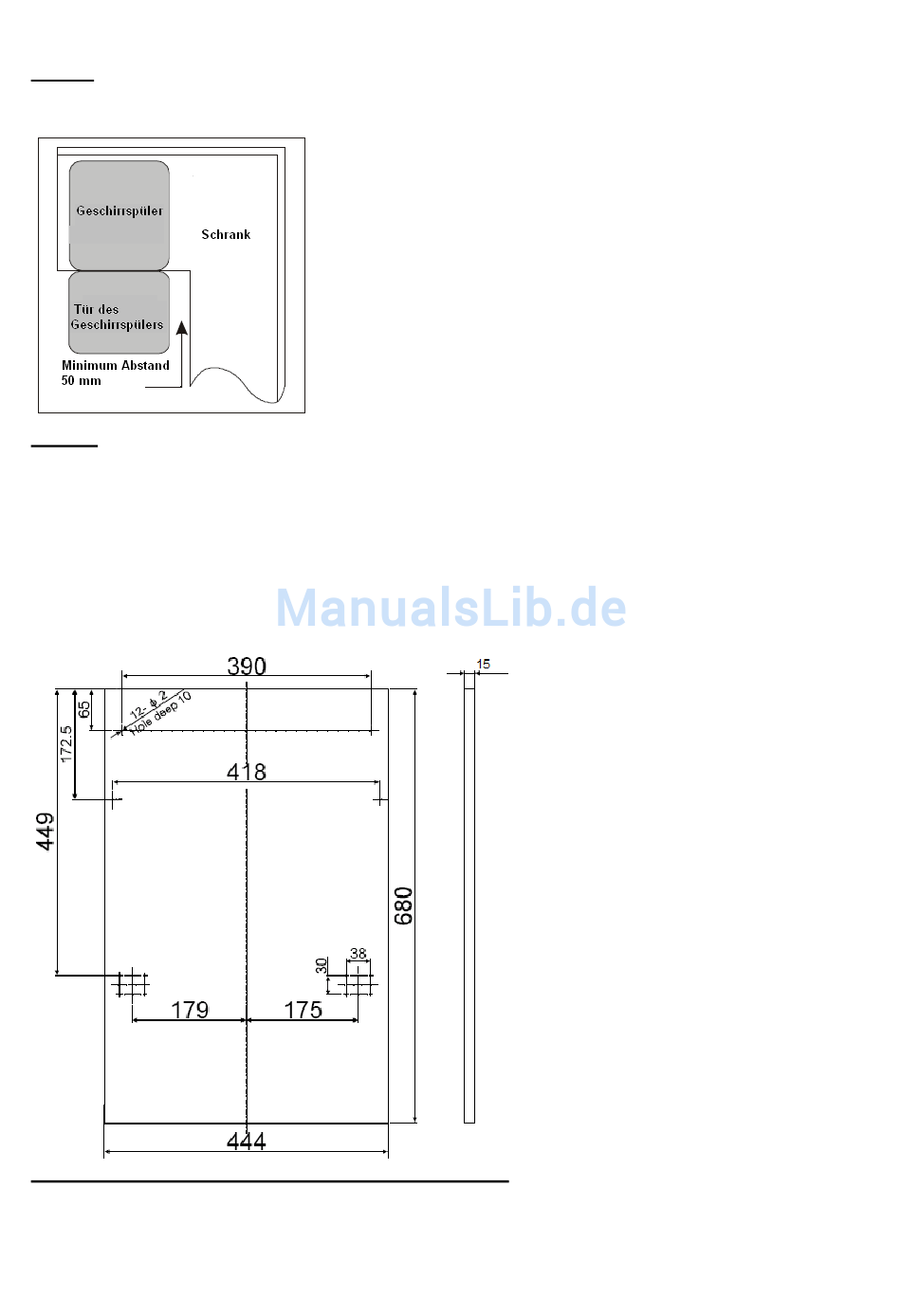

Abb. 2
Minimum Abstand bei geöffneter Tür
Abb. 3
Die Haltebolzen und die Montageplatte mit den 4 Schrauben (Abb.3) an der Dekorplat-
te befestigen. Nun die Dekorplatte erst von oben mit den Haltebolzen einhängen und
die Montageplatte an den Schlitzen (Abb. 4a) einrasten. Nach Positionierung der De-
korplatte diese mit Schrauben und Stiften an der Aussentür des Gerätes fixieren
(Abb. 4 b).
[Abb.3]
EGSP9.2E Version E2.0 06/2015
Das Anbringen der Dekorplatte sollte
wie lt. Zeichnung vorgenommen wer-
den. (Mass Angaben in mm).
Seite 9 von 44
DE
