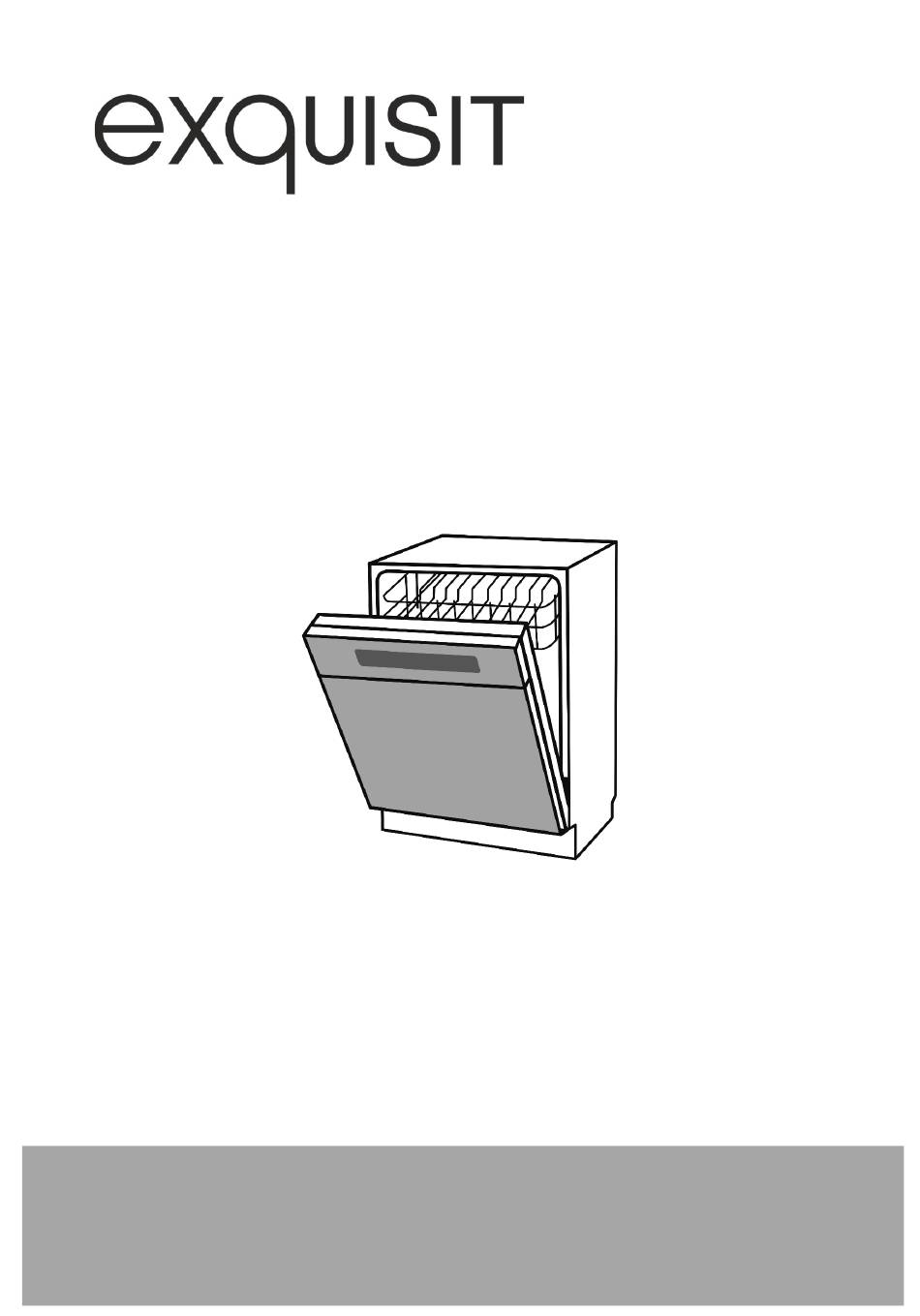

- Seite 1 Einbau-Haushaltsgeschirrspüler EGSP9414-EF-030D inox Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..................6 Bestimmungsgemäße Verwendung .............. 7 Fehlgebrauch .................... 7 Sicherheit zu bestimmten Personengruppen..........7 Umweltschutz und Energie sparen ..............9 Verpackung umweltgerecht entsorgen ............9 Energie und Wasser einsparen ..............9 Altgerät entsorgen ..................9 Aufstellen und Installieren ................11 Inbetriebnahme ..................13 Wasserhärtegrad einstellen................13 Regeneriersalz einfüllen/auffüllen ...............14... -
Seite 3: Gerät Kennen Lernen
Gerät* kennenlernen Lieferumfang Geschirrkorb Besteckkorb bewegliche Besteckablage Trichter Dampfsperre Gebrauchsanweisung Einbauanleitung Wasserzulaufschlauch montiert Servicekarte Deckensprüharm Unterer Sprüharm Filtereinheit Reiniger Behälter Salzbehälter Wasserführung Wasserzulaufanschluss/-schlauch Wasserablauf Oberkorb Unterkorb Besteckkorb mit oberem Sprüharm, klappbarer Tassenablage und flexibler Besteckablage *) Im Textverlauf wird der Begriff Gerät für Haushalts-Geschirrspüler verwendet. Seite | 3... - Seite 4 Bedienblende Erklärung Tasten NR. TASTE/ANZEIGE BESCHREIBUNG Ein/Aus Gerät ein-/ausschalten Startzeitverzögerung Taste drücken und die Startzeit bis zu 24 Stunden verzögern. Halbe Beladung (½) Spülprogramm auswählen, um die Hälfte oder weniger als die volle Gedeckzahl zu spülen. Zu- satzfunktion nur möglich mit den Programmen: Intensiv, ECO, Glas und 90 Min.
-
Seite 5: Beladungsplan Für Einbau-Haushaltsgeschirrspüler
Beladungsplan für Einbau-Haushaltsgeschirrspüler Gemäß der Norm EN60436 wurde das Programm ECO getestet wie folgt: Maßgedecke: 14 Position Oberkorb: untere Position Klarspüler-Einstellung: Maximum Härtegrad: H3 Energieverbrauch im Auszustand: 0,49W Oberkorb Unterkorb Geschirr Geschirr Tasse Dessertteller Untertasse Speiseteller Glas Suppenteller Becher Ovale Servierplatte Kochtopf Kleine Teller Flacher Kochtopf... -
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. Erklärung der Sicherheitshinweise GEFAHR bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! WARNUNG bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu... -
Seite 7: Bestimmungsgemäße Verwendung
1.1 Bestimmungsgemäße Verwendung Gerät ist für die Verwendung im Haushalt bestimmt. • Gerät eignet sich zum Reinigen von Geschirr. Jede darüber hinaus gehende • Verwendung gilt als nicht bestimmungsgemäß. Gerät nicht anders bedienen als in dieser Gebrauchsanweisung beschrieben, • andernfalls entfällt im Schadensfall der Garantieanspruch. Gerät ist nicht für die Verwendung im Außenbereich bestimmt. - Seite 8 VORSICHT VERLETZUNGSGEFAHR! Bei aktivierter automatischer Türöffnung (je nach Modell) dürfen sich Kleinkinder nicht im Öffnungsbereich der Gerätetür aufhalten. Im Fall einer Fehlfunktion besteht Verletzungs- gefahr. Restgefahren GEFAHR STROMSCHLAGGEFAHR! Netzstecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten • oder nassen Händen anfassen. Im Notfall sofort den Netzstecker aus der Steckdose ziehen.
-
Seite 9: Umweltschutz Und Energie Sparen
Umweltschutz und Energie sparen 2.1 Verpackung umweltgerecht entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. 2.2 Energie und Wasser einsparen Das Beachten der nachfolgenden Hinweise hat positiven Einfluss auf Energie- und Wasserverbrauch und die Lebensdauer des Gerätes. Ebenfalls lassen sich Kundendienst- einsätze vermeiden. - Seite 10 Wir weisen darauf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu entsorgen- den Gerät selbst verantwortlich sind. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Für die notwendige Aufsicht sorgen und Kinder nicht mit dem Gerät spielen lassen. Altgeräte entsorgen (AT) Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf,...
-
Seite 11: Aufstellen Und Installieren
Aufstellen und Installieren Gerät vorbereiten Die Verpackung muss unbeschädigt sein. Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall in Betrieb nehmen. Im Schadensfall den Kundendienst kontaktieren. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebe- bänder auf der rechten und linken Seite der Gerätetür sowie Klebebänder und Verpackungsteile aus dem Innenraum des Gerätes entfernen. -
Seite 12: Elektroanschluss
Elektroanschluss Voraussetzung für den elektrischen Anschluss ist eine fachgerecht installierte Schutz- kontakt-Steckdose, mit eigener, ausreichender Absicherung (220-240V~/50 Hz/10A). Die Nutzung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter) ist empfohlen. GEFAHR STROMSCHLAGGEFAHR! Das Gerät unbedingt vorschriftsmäßig erden. Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen. -
Seite 13: Inbetriebnahme
Inbetriebnahme Vor Inbetriebnahme des Gerätes folgende Einstellungen tätigen und das Gerät mit Regeneriersalz, Klarspüler und Geschirr-Reiniger befüllen. 4.1 Wasserhärtegrad einstellen Vor der ersten Inbetriebnahme das Gerät einmal an den örtlichen Wasserhärtegrad anpassen. Man erhält diese Information beim Wasserversorger oder im Internet. Wasserenthärter dient zum Entfernen von Mineralien und Salzen aus dem Wasser, •... -
Seite 14: Regeneriersalz Einfüllen/Auffüllen
4.2 Regeneriersalz einfüllen/auffüllen Vor der ersten Nutzung des Gerätes Regeneriersalz einfüllen. Beim Einfüllen des Salz- behälters folgendes beachten: Nur speziell für Geschirrspüler hergestellte Regeneriersalze verwenden. Bei Schäden aufgrund der Verwendung von ungeeignetem Salz, lehnt der Hersteller jegliche Haftung ab und die Garantie erlischt. ... -
Seite 15: Klarspülverbrauch Einstellen
Verschüttetes Klarspülmittel sofort mit einem absorbierenden Tuch aufwischen. Niemals Klarspüler mit anderen Substanzen zusammen einfüllen (z. B. Geschirr-Reiniger, flüssiges Geschirrspülmittel). Klarspülverbrauch einstellen Der Klarspülbehälter hat sechs bzw. vier Einstellungen. Werks- einstellung "4". Sollten sich Flecken bilden oder das Geschirr nicht richtig trocknen, die Klarspülmenge erhöhen: 1. -
Seite 16: Geschirr Und Besteck Einräumen
(A) Geschirr-Reiniger Hauptspülprogramm (B) Geschirr-Reiniger Vorspülprogramm. 4.5 Geschirr und Besteck einräumen Für optimale Spülergebnisse folgende Tipps bei der Beladung der Körbe beachten. Speisereste z.B. mit Besteck entfernen. Vorspülen ist nicht notwendig. Eingebranntes Fett in Pfannen einweichen. Geschirr auf Sprüharme ausrichten. ... -
Seite 17: Unterkorb Einstellen
GEGENSTAND MÖGLICHE BESCHÄDIGUNG Holz kann sich verformen und reißen Horn/wärme empfindlicher Kunststoff kann sich verformen Geklebte Besteckteile können sich lösen Kunsthandwerkliche Stücke können beschädigt werden Elektrische Komponenten von Küchen- können Stromschlag verursachen geräten, wie z. B. Mixern Oberkorb einstellen auf oberer Position •... -
Seite 18: Täglicher Gebrauch
Täglicher Gebrauch Ein geeignetes Spülprogramm abhängig von Geschirrart und Verschmutzungsgrad gemäß der nachfolgenden Programmtabelle auswählen. 5.1 Programmtabelle PROGRAMM SYMBOL BESCHREIBUNG Auto "Auto Sensing Wash" ermittelt automatisch den Verschmutzungsgrad des Geschirrs Intensiv Für stark verschmutztes Geschirr, z.B. Töpfe, Teller, Gläser, Pfannen. Für normal verschmutztes Geschirr, z.B. -
Seite 19: Informationen Über Das Eco-Programm
5.2 Informationen über das eco-Programm Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Das eco-Programm ist auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm. Das eco-Programm wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen. Basis ist die DIN-EN 60436. Die Wasserhärteeinstellung ist für 14dH bzw. 2,5°mmol/l zu wählen. -
Seite 20: Spülprogramm Unterbrechen
Spülprogramm unterbrechen Ein vergessenes Geschirrteil hineinlegen, solange sich der Reiniger-Behälter noch nicht geöffnet hat. 1. Taste „Start/Pause“ drücken, um den Spülzyklus zu unterbrechen. 2. 5 Sekunden warten und dann die Gerätetür öffnen. 3. Vergessene Geschirrteile einstellen. 4. Gerätetür schließen. 5. Start/Pause-Taste drücken und das Gerät startet nach 10 Sekunden das gewählte Programm Automatische Gerätetüröffnung (Auto Open Door) Nach Programmende öffnet sich die Gerätetür automatisch einen Spalt, um einen... -
Seite 21: Reinigung Und Pflege
Reinigung und Pflege Die regelmäßige Reinigung und Pflege des Gerätes wirkt sich nicht nur umweltschonend und energiesparend aus, sondern erhöht auch dessen Lebensdauer. Die beigefügte Kurz- übersicht gibt auf einen Blick wertvolle Tipps. Gerät und Innenraum reinigen Bedienblende, Gummidichtung und Gehäuse mit einem angefeuchteten Tuch reinigen. -
Seite 22: Filter Reinigen
Filter reinigen Das Filtersystem ist wie folgt aufgebaut. Hauptfilter Speisereste und Verunreinigungen, die dieser Filter abfängt, werden mit dem Wasserstrahl des unteren Sprüharms aufgeweicht bzw. zerkleinert und durch das Abflussrohr ausgespült. Grobfilter Grobfilter fängt größere Speisereste auf (Knochen, Glassplitter, Kerne), damit die Abflussöffnung nicht verstopfen kann. -
Seite 23: Gerät Außer Betrieb Nehmen
Gerät außer Betrieb nehmen Reihenfolge der Arbeitsschritte einhalten: 1. Netzstecker ziehen oder Sicherung für die vorgesehene Steckdose ausschalten. 2. Wasserhahn zudrehen. 3. Zulauf- und Ablaufschlauch lösen. 4. Befestigungsschrauben von der Arbeitsplatte lösen, wenn vorhanden. 5. Sockelbrett demontieren, wenn vorhanden. 6. Gerät herausziehen, dabei Schlauch vorsichtig nachziehen. Ablaufen lassen von Restwasser aus dem Schlauch Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen. - Seite 24 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG Funktion „Extratrocknen“ Funktion „Extratrocknen“ war nicht aktiviert. aktivieren, wenn vorhanden Geschirr möglichst schräg einräumen Wasser sammelt sich in Vertiefungen des Geschirrs oder Besteck (s. Kapitel 4.5 „Geschirr und Besteck einräumen“) Programmende abwarten. Türe nach Programmende Trocknungsvorgang war einen Spalt öffnen.
- Seite 25 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG • Klarspüler nachfüllen Wasserflecken auf Tropfenbildung ist nicht • Enthärtungsanlage höher Kunststoffteilen vermeidbar einstellen Ablagerungen von Geschirr- • Geschirr-Reiniger wechseln Reiniger Inhaltsstoffen • Gerät mechanisch reinigen Weiße, schwer entfern- • Enthärtungsanlage auf hö- Wasserhärtebereich ist falsch bare Beläge auf dem here Wasserhärte einstellen eingestellt...
-
Seite 26: Mögliche Ursache Und Behebung
FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG Behälter komplett ausgespült Reiniger-Behälter war beim Reiniger nur in den trockenen Einfüllen des Reinigers Reiniger-Behälter einfüllen. feucht Klarspüler mit einem Tuch Verschütteter Klarspüler entfernen. Erhöhte Schaumbildung Verwendeter Geschirr- Reiniger oder Maschinen- Geschirr-Reiniger wechseln. pfleger bildet zu viel Schaum. -
Seite 27: Technische Daten
Technische Daten Technische Daten finden sich auf Typenschild, beigefügter Servicekarte und beiliegendem Produktdatenblatt. Das Produktdatenblatt zu Ihrem Gerät online abrufen: Zugang finden Sie über https://eprel.ec.europa.eu und geben Sie die Modellkennung Ihres Geräts ein, um das Produktdatenblatt abzurufen. Die Modellkennung Ihres Geräts finden Sie auf dem Typschild. -
Seite 28: Garantiebedingungen
Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantie- anspruchs. Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). - Seite 29 Geltungsbereich Unsere Garantie gilt für Geräte, die in der Bundesrepublik Deutschland oder Österreich erworben wurden und in Betrieb sind. Bei Reklamationen defekter Geräte müssen Absender- und Empfänger Anschrift in der Bundesrepublik Deutschland oder Österreich sein. Für Geräte, die in anderen europäischen Ländern erworben und betrieben werden, gelten die Garantiebedingungen des Verkäufers.
- Seite 30 GGV HANDELGES. MBH & CO. KG AUGUST-THYSSEN-STR.8 D-41564 KAARST GERMANY EGSP9414-EF_E1-0_2022-01 www.exquisit.de Seite | 30...
