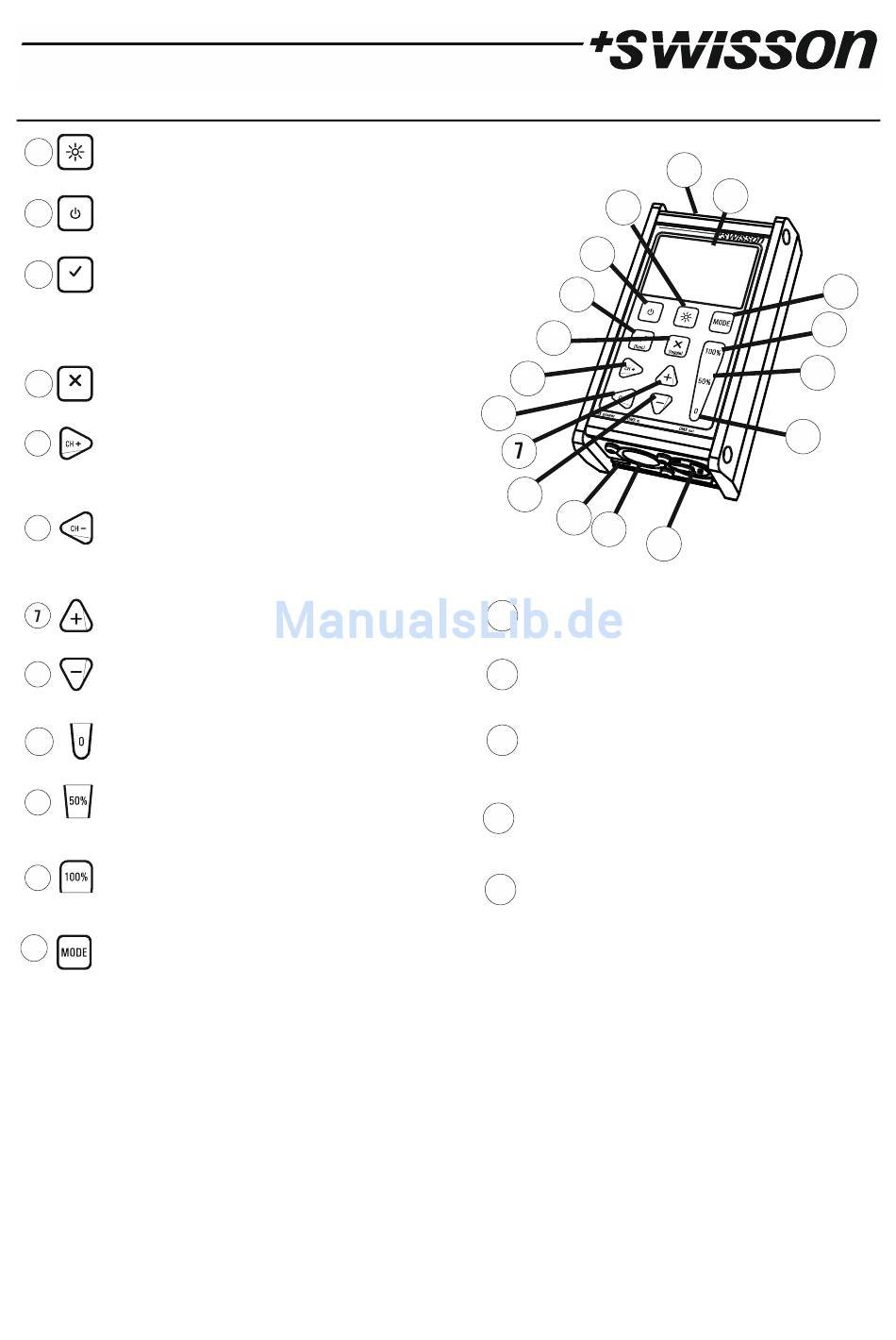

5 Übersicht
HINTERGRUNDBELEUCHTUNG
1
Taste für die Hintergrund‐Beleuchtung
POWER
2
Gerät Ein‐/Auschalten
OK
3
(func) Bestätigungstaste und
aufruf von Optionen in den
verschiedenen Betriebsmodi
ABBRUCH
4
(toggle)
Abbruchtaste und Umschalttaste
Adresse + [RECHTS]
5
DMX Adresse inkrementieren
Adresse ‐ [LINKS]
6
DMX Adresse dekrementieren und
Navigation nach Links
Wert+ [OBEN]
Kanalwert inkrementieren
Wert‐ [UNTEN]
8
Kanalwert dekrementieren
0%
9
Kanalwert auf 0% setzen
50%
10
Kanalwert auf 50% setzen
100%
11
Kanalwert auf 100% setzen
MODE
12
Taste zum Umschalten des Betriebsmodi
4
5
6
8
14
LCD Anzeige
13
LCD Anzeige mi LED Hintergrundbeleuchtung
MICRO‐USB BUCHSE
14
Micro‐USB Buchse für Netzteil und PC
Verbindung
DMX IN
15
DMX Eingangsbuchse
DMX OUT
16
DMX Ausgangsbuchse
BATTERIE
17
Batteriefach für 9V Block Batterie
5 ENTWURF
17
13
1
2
3
15
16
12
11
10
9
