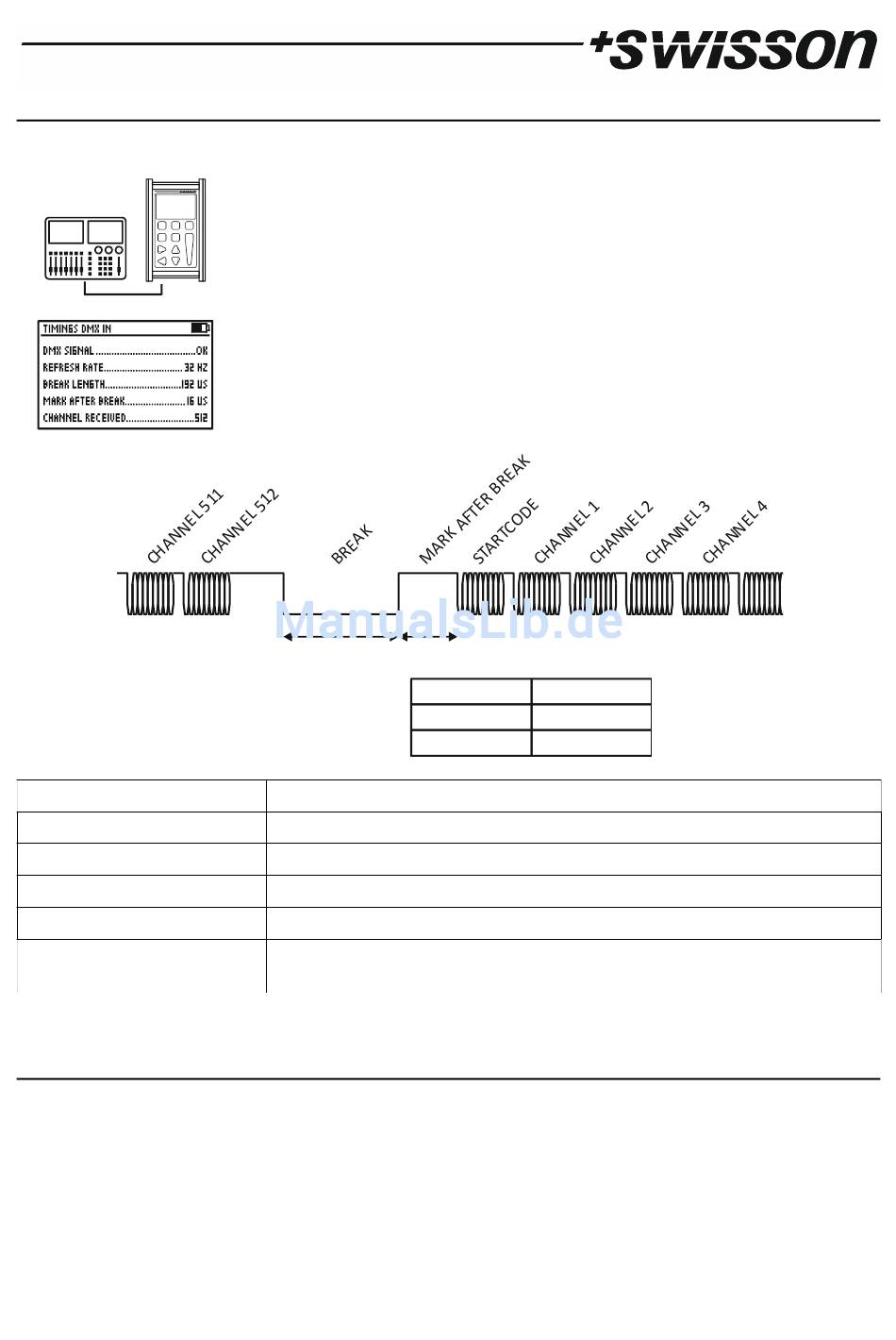

16 DMX Timing (TIMINGS)
Drücken Sie die [MODE] Taste und wählen mit den [+] und [‐] tasten TIMINGS. Anschliessend mit der [OK] bestätigen.
Wiederholungsrate (Richtwerte)
<1 Frames pro Sekunde
1‐10 Frames pro Sekunde
10‐25 Frames pro Sekunde
25‐44 Frames pro Sekunde
44 Frames pro Sekunde
>44 Frames pro Sekunde
Mehr detaillierte Informationen zu dem DMX Timing finden sie in der Norm ANSI E1.11.
Messgenauigkeit des XMT liegt um 1.5 Mikrosekunden.
17 Sequenz (SEQUENCE)
Drücken Sie die [MODE] Taste und wählen mit den [+] und [‐] Tasten SEQUENCE. Anschliessend mit der [OK]
bestätigen.
Das Sequenz Mode hat drei Funktionen
EDIT SEQUENCE
PLAY SEQUENCE
DELETE SEQUENCE
Verbinden Sie eine DMX Quelle mit der DMX‐in Buchse der XMT.
Das XMT zeigt folgende DMX‐512 Timings an:
DMX SIGNAL
REFRESH RATE
BREAK LENGHT
MARK AFTER BREAK
CHANNEL RECEIVED
USITT DMX‐512/1986
USITT DMX‐512/1990
ANSI E1.11‐2004
nicht konform mit DMX Standard
sehr langsam, DMX konform, könnte aber Probleme
langsam
Typisch für die meisten DMX Steuerungen
Maximale Wiederholungsrate bei 512 Kanälen
Nur möglich wenn weniger als 512 Kanäle gesendet werden. DMX konform, kann
aber Probleme verursachen.
Sequenz erstellen und editieren
Sequenz abspielen
Sequenz löschen
Zeigt an ob ein Signal fehlerfrei ist.
Wiederholungsrate in Hz (frames/sec)
Länge des BREAKS in Mikrosekunden
Länge des Mark After Breaks in Mikrosekunden
Anzahl der empfangenen Kanäle.
BREAK LENGTH MAB LENGTH
≥88us
≥88us
≥92us
16 ENTWURF
≥4us
≥8us
≥12us
