22 Zusätzliche technische Informationen

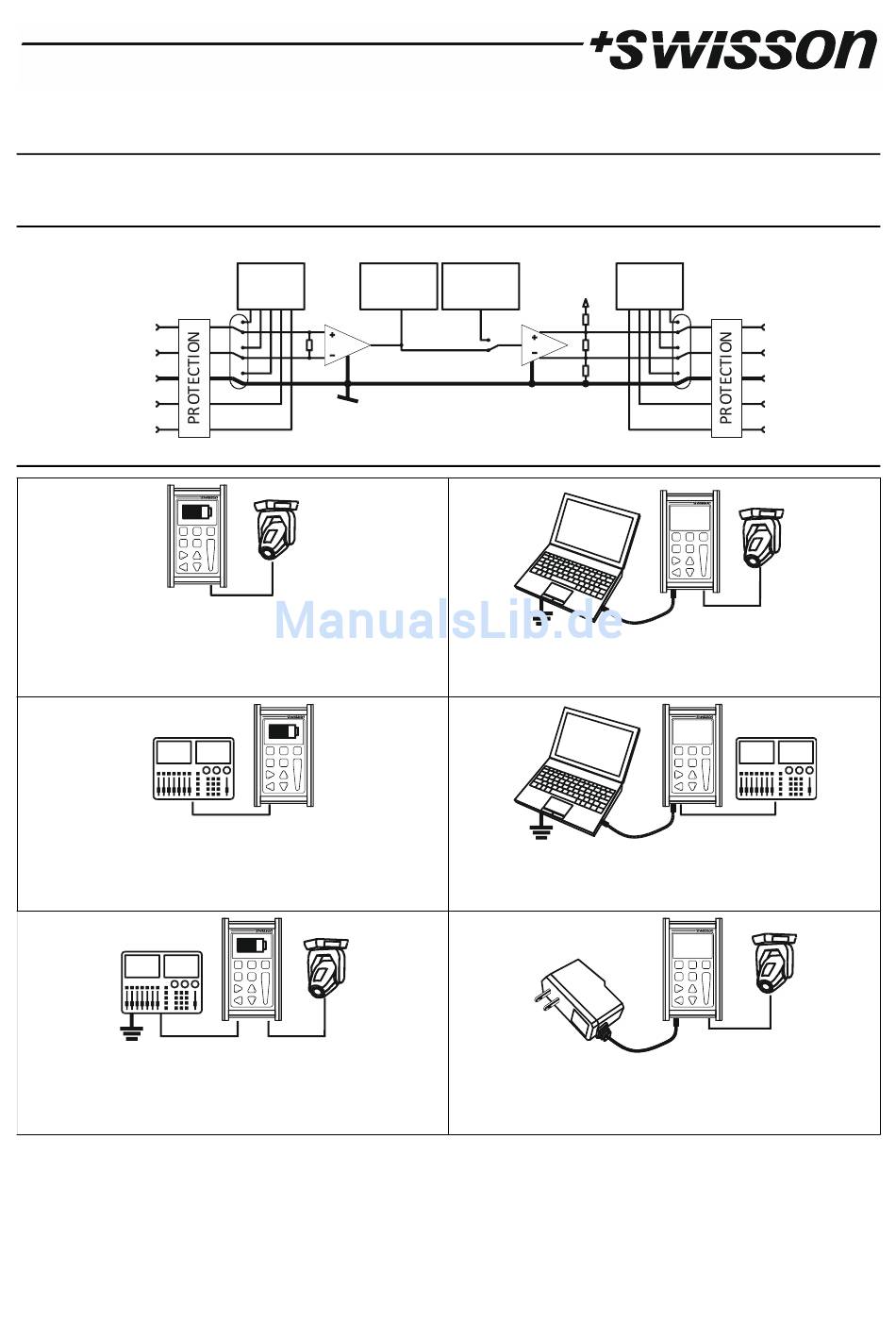

22.1 Block Diagramm
DMX IN
2
3
1
4
5
22.2 Erdungstopologie
Wird das XMT mit Batterie betrieben, ist der DMX out
Port ein ISOLATED TRANSMITTER
Wird das XMT mit Batterie betrieben, ist der DMX in Port
ein ISOLATED RECEIVER
Wird das XMT‐120A mit einer DMX Steuerung mit einem
GROUND REFERENCED TRANSMITTER verbunden, ist der
DMX out Port des XMT ein GROUND REFERENCED
TRANSMITTER
CABLE
RECEIVER
TESTER
24 ENTWURF
TRANS‐
MITTER
Wird das XMT mit einem PC Verbunden, kann der DMX
out Port GROUND REFERENCED TRANSMITTER sein, falls
das USB geerdet ist.
Wird das XMT mit einem PC Verbunden, kann der DMX
out Port GROUND REFERENCED RECEIVER sein, falls das
USB geerdet ist.
Wird das XMT mit einem ungeerdeten USB Netzteil
betrieben, ist der DMX out Port ein ISOLATED
TRANSMITTER
CABLE
TESTER DMX OUT
2
3
1
4
5
