15 CHANEL TRACER

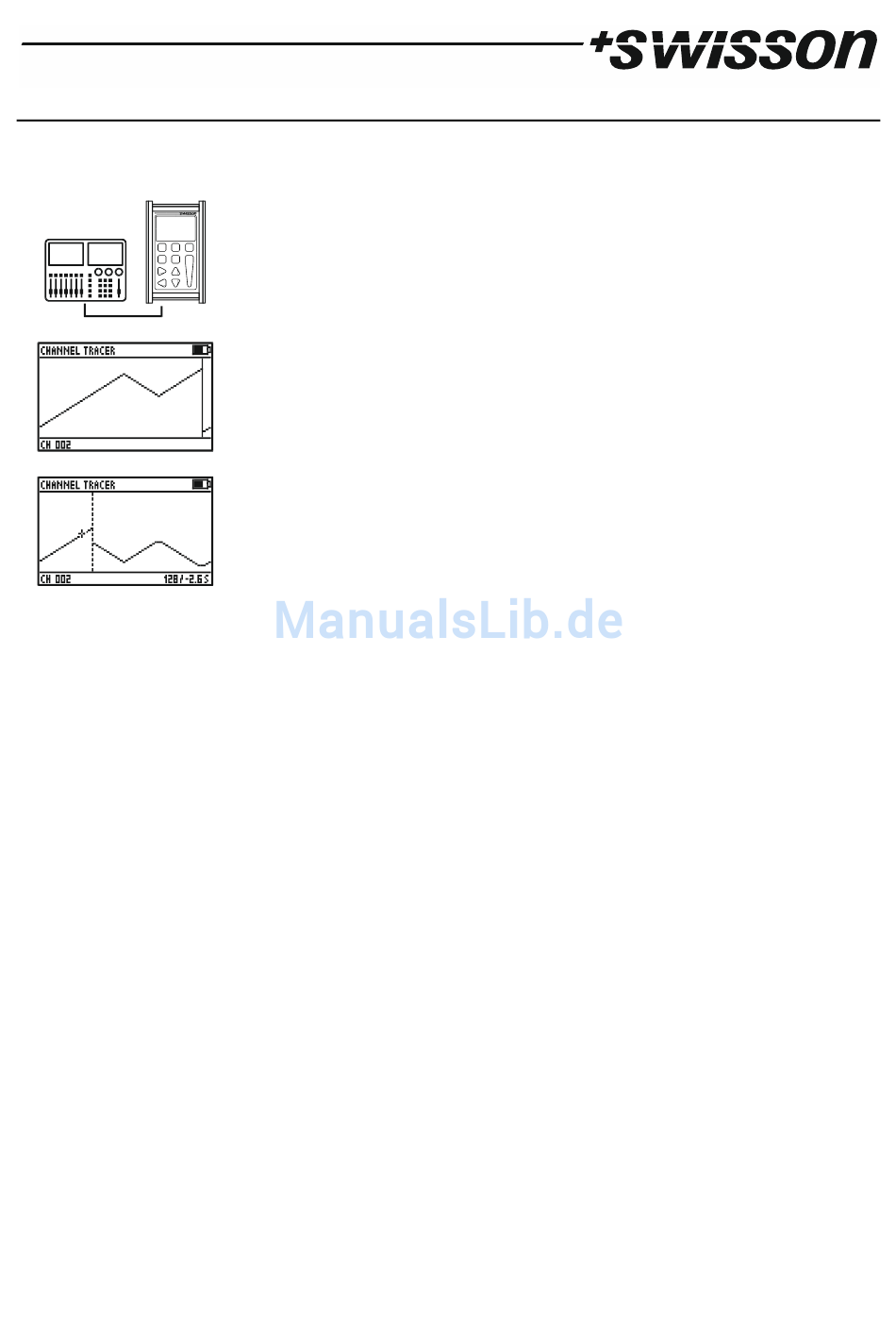

Drücken Sie die [MODE] Taste und wählen mit den [+] und [‐] tasten CHANNEL TRACER. Anschliessend mit der [OK]
bestätigen.
Verbinden Sie eine DMX Quelle mit der DMX‐in Buchse der XMT.
Der Kanalwert eines einzigen Kanals wird in Echtzeit aufgezeichnet.
Die Adresse ist auf dem LCD unten links dargestellt.
Mit [CH+] und [CH‐] wird die Adresse eingestellt
Mit [Cancel] wird die Aufzeichnung gestoppt und gestartet.
Wenn die Aufzeichnung gestoppt ist erscheint ein Cursor.
Die Position des Cursors ist am rechten unteren Bildrand beschriftet. Der erste Wert
zeigt den Kanalwert an. Der weite wert zeigt die Zeit an.
Die Zeit wird relativ zum Aufnahmestopp angezeigt.
Mit [CH+] und [CH‐] wird der Cursor verschoben.
Mit [0], [50%] und [100%] kann der Graph vergrössert und verkleinert werden. Mit [+]
und [‐] wird auf‐ und abgerollt.
15 ENTWURF
