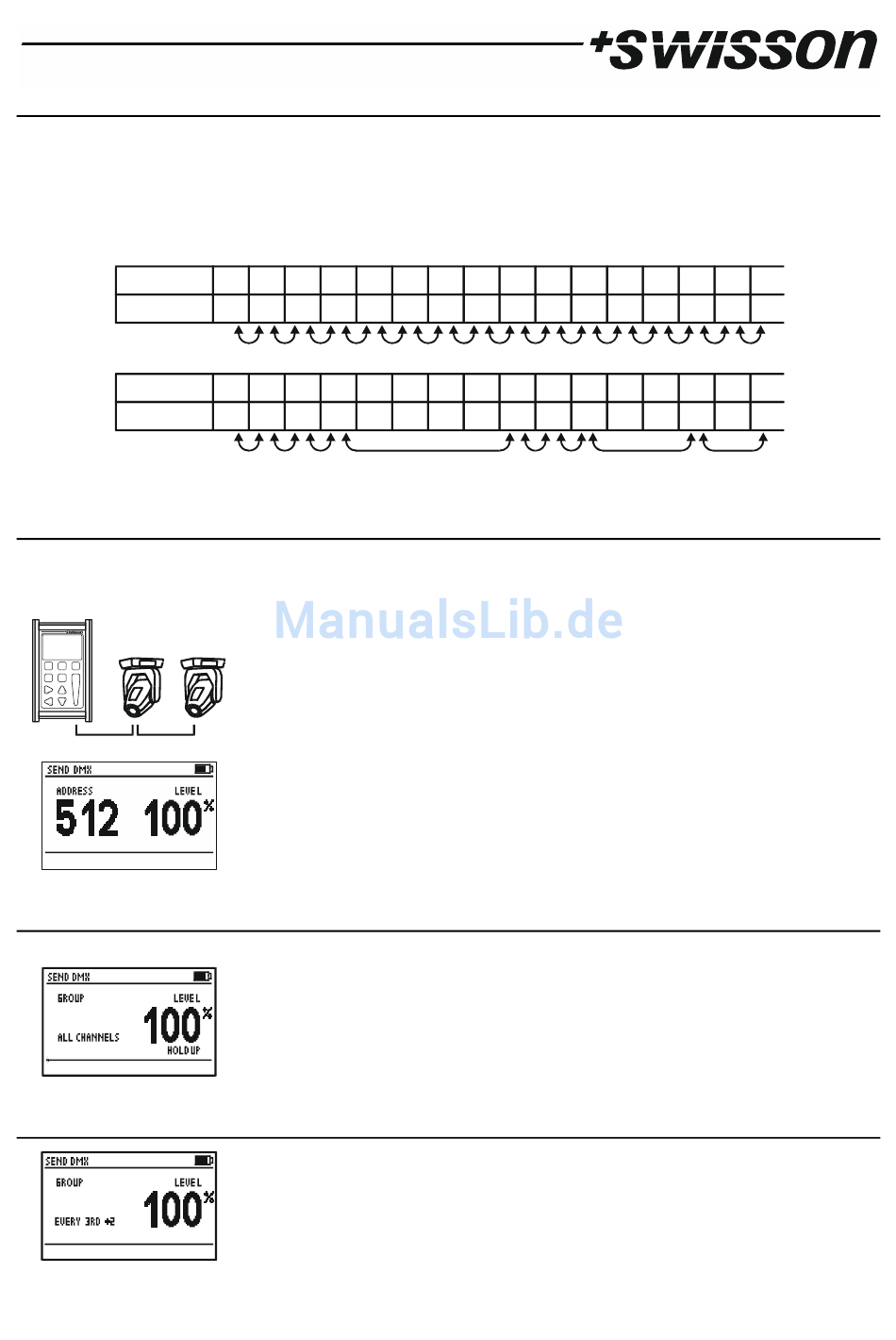

11.4 Adressen‐Navigation (ADDRESSES)
Im DMX Empfangsmodus (RECEIVE DMX) Modus:
• [OK] taste um zu den Empfänger Optionen (RECEIVER OPTIONS) zu gelangen.
• Menüeintrag ADDRESSES mit [+] und [‐] Taste wählen
• Durch mehrmalige betätigen der [OK] taste den Adressen‐Navigations‐Modus wählen
• [CANCEL] um die Empfänger Optionen wieder zu verlassen.
ADDRESS
LEVEL
ADDRESS
LEVEL
Im ADDRESSES ALL Modus sind alle Kanäle bzw. Adressen wählbar. Im ADDRESSES OPEN Modus werden alle Kanäle
dessen Kanalwerte 0 übersprungen. Diese Funktion ist in der Tabellenansicht und graphischen Ansicht nicht verfügbar.
12 DMX Senden (SEND DMX)
Drücken Sie die [MODE] Taste und wählen mit den [+] und [‐] tasten SEND DMX. Anschliessend mit der [OK]
bestätigen.
12.1 Alle Kanäle setzen
12.2 Gruppenwiese Kanäle setzen (LED)
ADDRESSES = ALL
1 2 3 4 5
25 36 5 58 0
ADDRESSES = OPEN
1 2 3 4 5
25 36 5 58 0
Verbinden Sie die zu steuernde DMX Geräte mit der DMX‐out Buchse des XMT.
Benutzen Sie die [CH+] und [CH‐] Tasten um die Adresse einzustellen.
Benutzen Sie die [+] und [‐] Tasten um den Kanalwert einzustellen. Der Kanalwert kann
auch mit den Tasten [0%], [50%] und [100%] direkt gesetzt werden.
Benutzen Sie die [CH‐] um die Adresse 1 einzustellen..
Drücken sie nochmals die [CH‐] Taste um alle Kanäle gleichzeitig einzustellen. Auf dem
Display erscheint "ALL CHANNELS"
Benutzen Sie [+], [‐], [0%], [50%] und [100%] den Kanalwert aller Kanäle einzustellen.
Benutzen Sie die [CH+] und [CH‐] Tasten um die Adressengruppe zu wählen.
Benutzen Sie [+], [‐], [0%], [50%] und [100%] den Kanalwert für die Gruppe einzustellen.
6 7 8 9 10 11 12 13 14 15 16
0 0 0 80 78 12
6 7 8 9 10 11 12 13 14 15 16
0 0 0 80 78 12
10 ENTWURF
0 0 77 0 1
0 0 77 0 1
