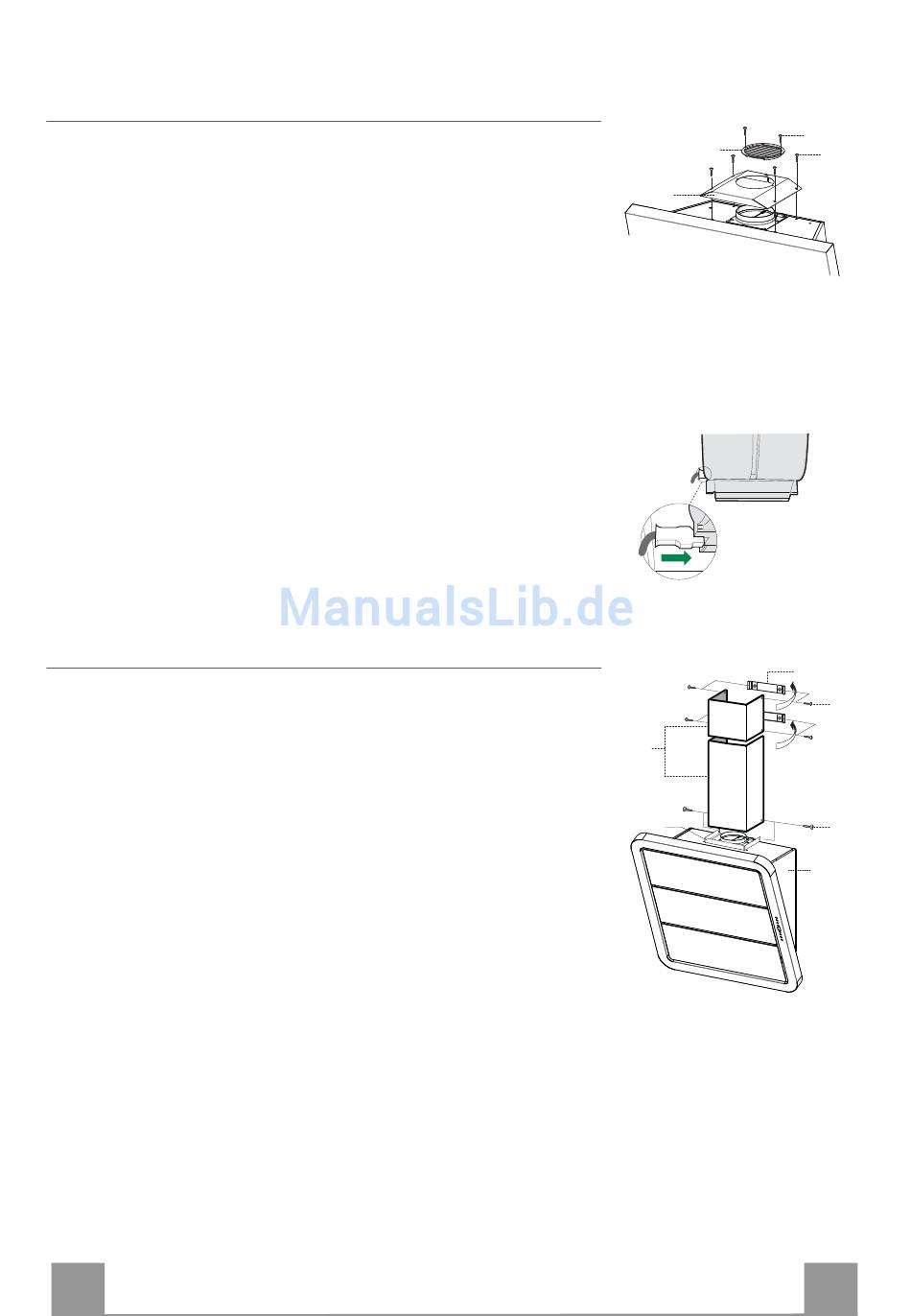

Uscita aria Versione Filtrante
Per installazione in Versione Filtrante è necessario acquistare il
kit opzionale Cartuccia al carbone attivo.
• Rimuovere l'angolare di fissaggio camino
• Avvitare il coperchio filtrante sull'uscita aria, utilizzando quat-
tro viti 12c (2,9 x 6,5).
• Fissare la Griglia direzionata 8 sull'uscita dell'aria riciclata con
2 Viti 12d (2,9 x 9,5) in dotazione.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e as-
sicurarsi che il connettore del Cavo di alimentazione sia corret-
tamente inserito nella presa dell'Aspiratore
Il camino può essere installato solo con la cappa collegata in ver-
sione aspirante.
• Fissare l'angolare 15 al corpo cappa con le viti 12d (2,9 x 9,5)
in dotazione.
Camino superiore
• Allargare leggermente le due falde laterali, agganciarle dietro
le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 6,5) in
dotazione.
Camino inferiore
• Allargare leggermente le due falde laterali del Camino, aggan-
ciarle tra il Camino superiore e la parete e richiuderle fino a
battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2
Viti 12c (2,9 x 6,5) in dotazione.
IT
Montaggio Camino
12d
8
12c
16
7.2.1
12c
2.1
2
2.2
12c
15
1
8 8
