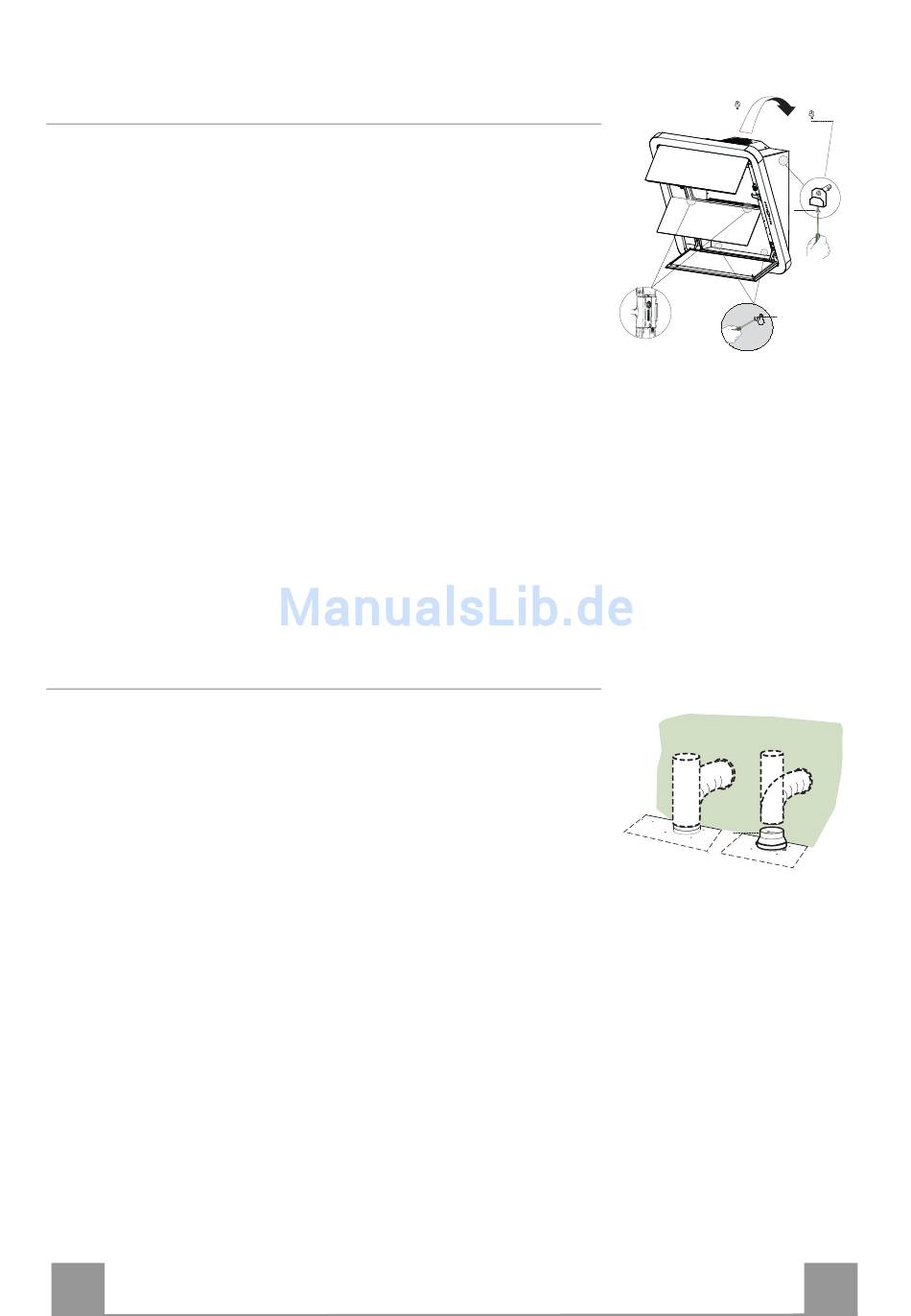

Montage des Haubenkörpers
• Die Absaugpaneele öffnen.
• Das Paneel vom Haubenkörper lösen, in dem der spezielle
Hebel des Befestigungszapfens (A) verschoben wird.
• Die Fettfilter an den speziellen Griffen herausziehen.
• Die beiden Schrauben Vr der Bügel 11a auf den Hubbeginn
(B) regulieren.
• Den Haubenkörper an den 2 Bügeln 11a einhaken.
• Vom Haubeninneren her den Haubenkörper mit Hilfe der
Schrauben Vr ausrichten.
• Die Sicherungsschraube 11 einschrauben.
• Die Absaugpaneele wieder einhängen und schließen.
Anschlüss in abluftversion
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise
mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außen-
rohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den Reduzier-
flansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
DE
11a
Vr
( B )
( A )
11
ø 120
ø 150
9
3 37
