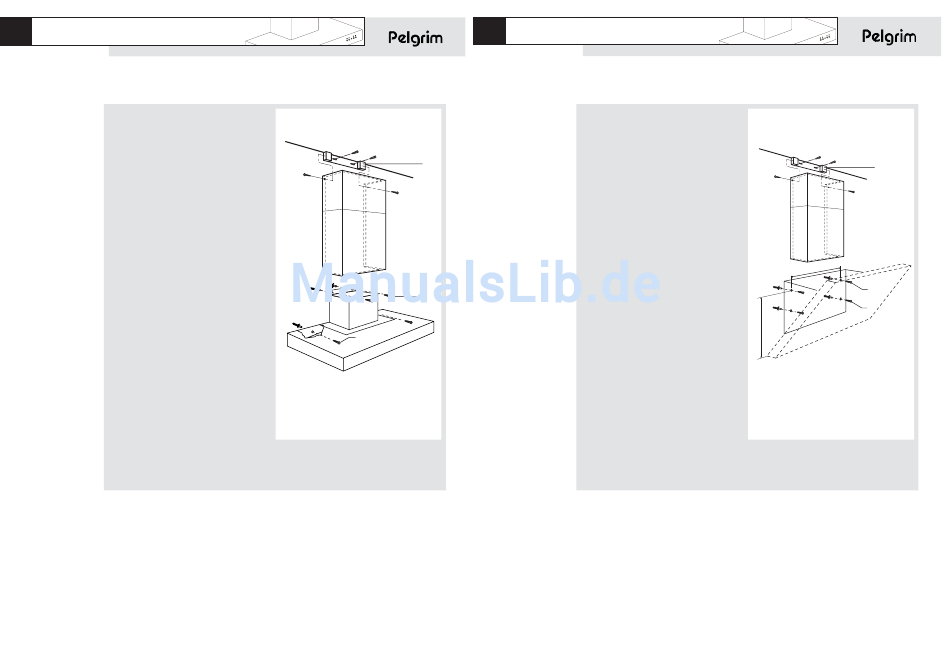

Montage de la hotte cheminée (RSK986 / RSK975)
■ Déterminer d'abord l'endroit où la
cheminée doit être fixée et l'espace
à laisser entre les plaques de
fixation. Percer trous dans le mur.
■ Visser les plaques de suspension (A)
au mur à l'aide des vis et des
chevilles fournies.
■ Visser la hotte au mur à l'aide des vis
(B) et des chevilles fournies.
■ A l'arrière de la cheminée se
trouvent deux trous d'un diamètre
de 8 mm permettant de visser la
hotte directement au mur à l'aide
des 2 vis/chevilles fournies (C).
■ Raccorder le tuyau d'évacuation.
■ Fixer la gaine courte à la plaque de
suspension (A) et tirer la gaine
longue jusqu'au dessus de la
cheminée.
Visser la gaine à l'intérieur de la hotte (pour cela, enlever d'abord les filtres).
■
L'installation de la hotte peut être simplifiée en éliminant le cadre à filtre noir.
Dans ce cas, dévissez les vis de serrage. Après avoir terminé l'installation,
replacez le cadre à filtre.
41
A
B
C
Montage de la hotte cheminée (RSK981)
■ Déterminer d'abord l'endroit où la
cheminée doit être fixée et l'espace
à laisser entre les plaques de
fixation. Percer trous dans le mur.
■ Visser les plaques de suspension (A)
au mur à l'aide des vis et des
chevilles fournies.
■ Visser la hotte au mur à l'aide des vis
(B) et des chevilles fournies.
■ A l'arrière de la cheminée se
trouvent deux trous d'un diamètre
de 8 mm permettant de visser la
hotte directement au mur à l'aide 401
des 2 vis/chevilles fournies (C).
■ Raccorder le tuyau d'évacuation.
■ Fixer la gaine courte à la plaque de
suspension (A) et tirer la gaine
longue jusqu'au dessus de la
cheminée.
Visser la gaine à l'intérieur de la hotte (pour cela, enlever d'abord les filtres).
■
A
450
B
C
