Pelgrim RSK976LRVS Bedienungsanleitung
Verwandte Anleitungen für Pelgrim RSK976LRVS
Inhaltszusammenfassung für Pelgrim RSK976LRVS

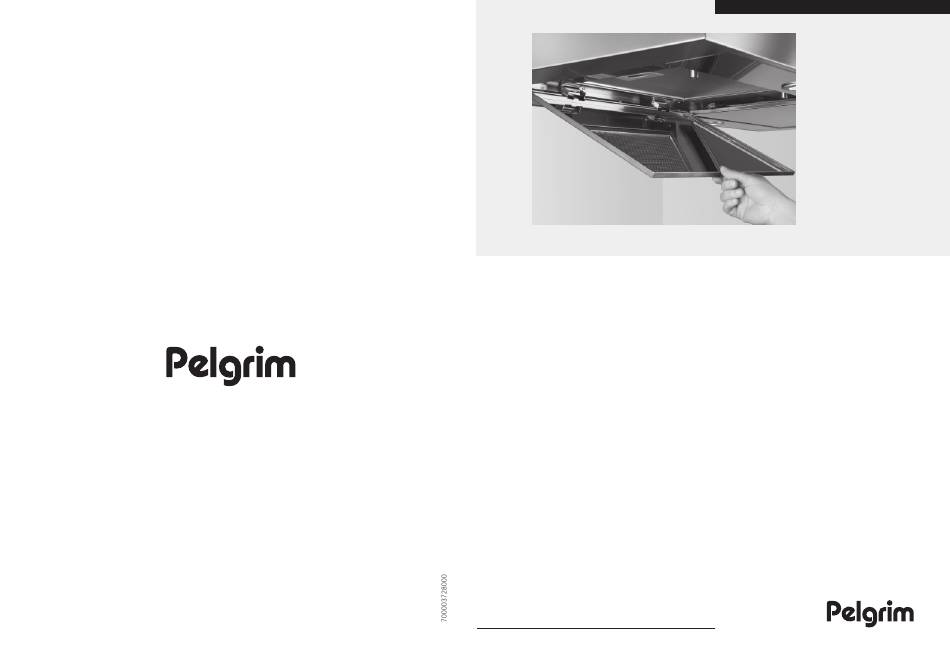

- Seite 1 RSK976LRVS RSK985LRVS Gebruiksaanwijzing afzuigkappen Mode d’emploi hotte cheminée Bedienungsanleitung Dunstabzugshaube Instructions for use cooker hood...
- Seite 2 Handleiding NL 3 - NL 15 Notice dútilisation FR 3 - FR 15 Anleitung DE 3 - DE 15 Manual GB 3 - GB 15 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil - Tipp - Tip...
- Seite 16 NL 16...
- Seite 30 F 16...
- Seite 31 INHALT Ihre Haube Beschreibung Einleitung Sicherheit Worauf Sie achten müssen Abluftsysteme Gebrauch Bedienung Pflege Reinigen Fettfilter entfernen Austausch der Kohlefilter Lampen Installation Allgemein Elektroanschluss Montage der Haube Anhang Entsorgung von Gerät und Verpackung DE 3...
-
Seite 32: Ihre Haube
IHRE HAUBE Beschreibung 1. Gebläseeinstellung (geringe Geschwindigkeit) 2. Gebläseeinstellung (hohe Geschwindigkeit) 3. Anzeige Gebläseeinstellung 4. Timer 5. Lampen Einleitung Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts. Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. -
Seite 33: Sicherheit
SICHERHEIT Worauf Sie achten müssen Lassen Sie das Gerät von einem anerkannten Installateur anschließen (Siehe das Kapitel "Installation"). Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist. • Schließen Sie das Gerät gemäß den vor Ort geltenden Installationsvorschriften an. - Seite 34 SICHERHEIT Worauf Sie achten müssen • Bevor Lampen ausgetauscht werden, muss das Gerät vom Stromnetz getrennt werden! Verwenden Sie ausschließlich die gleichen Lampen mit der angegebenen Wattzahl. Verwenden Sie die Dunstabzugshaube nur mit montierten Lampen, um die Gefahr eines Stromschlags zu verringern. •...
-
Seite 35: Bedienung
NUTZUNG Bedienung Gebläse ein- und ausschalten Drücken Sie die Taste '+' (2). Die Dunstabzugshaube schaltet sich auf Stufe 1 ein. Drücken Sie die Taste '+' (2) erneut. Das Gebläse läuft mit höherer Geschwindigkeit. Nach der Geschwindigkeitseinstellung drei schaltet sich das Gebläse auf intensiv. Bei jeder Geschwindigkeit wird die entsprechende Geschwindigkeit in der Anzeige (3) wiedergegeben. - Seite 36 NUTZUNG Bedienung Timer-Funktion Die Timer-Funktion dient dazu, die Abzugshaube automatisch nach einem bestimmten Zeitraum abzuschalten. Dieser Zeitraum kann in Intervalen von 10 Minuten bis zu maximal 90 Minuten eingestellt werden. Automatische Abschaltung der Abzugshaube Drücken Sie die Taste für den Timer (4). Die Anzeige blinkt und es erscheint ein Punkt, der anzeigt, dass die Timer-Funktion aktiviert ist.
-
Seite 37: Reinigung
PFLEGE Reinigung Achtung! Vor jeder Reinigung und Pflege muss die Dunstabzugshaube durch Abziehen des Netzsteckers oder Ausschalten der Sicherung vom Stromnetz getrennt werden. Die Dunstabzugshaube muss regelmäßig (mindestens so häufig wie die Fettfilter) innen und außen gereinigt werden. Keine Produkte verwenden, die Scheuermittel enthalten. Keinen Alkohol verwenden! Achtung! Eine Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. -
Seite 38: Led-Beleuchtung
PFLEGE Fettfilter Fettfilter entfernen Netzspannung ausschalten! Ziehen Sie den Stecker aus der Steckdose oder schalten Sie die Sicherung im Stromkasten auf Null. Ziehen Sie den Fettfilter zu sich heran und schwenken Sie ihn nach vorne unten. Kohlefilter Austausch der Kohlefilter Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden. -
Seite 39: Allgemein
INSTALLATION Allgemein Dieses Geräts muss von einem anerkannten Installateur angeschlossen werden, der die anzuwendenden Sicherheitsvorschriften kennt und beachtet. Das Gerät entspricht den europäischen Vorschriften. Wichtige Informationen: • Der Abstand zwischen dem niedrigsten Punkt der Anzugshaube und einer Gaskochplatte muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte,einem Keramikfeld oder einer Induktionskochplatte muss dieser Abstand mindestens 55 cm sein. -
Seite 40: Elektrischer Anschluss
INSTALLATION Elektrischer Anschluss Dieses Gerät ist mit einem geerdeten Stecker versehen, der an eine geerdete (Schuko-)Steckdose angeschlossen werden muss. Kontrollieren Sie, dass die Netzspannung der Spannung entspricht, die auf dem Betriebsdatenschild angegeben ist. Das Gerät muss folgendermaßen ans Stromnetz angeschlossen werden: BRAUN = L (Leiter) BLAU = N (Neutral) GRÜN/GELB = Erde (Schutzleiter) - Seite 41 INSTALLATION Montage • Ziehen Sie von der Mitte der Kochplatte aus eine vertikale Linie an der Wand. • Halten Sie den Wandbügel (F) an die Wand, so dass sich die vertikale Linie exakt in der Mitte des Wandbügels (F) befindet. Achten Sie darauf, dass der Wandbügel (F) absolut gerade ausgerichtet ist.
- Seite 42 INSTALLATION Montage • Positionieren Sie den Bügel (E) zur Befestigung des Abzugskanals (C) auf der vertikalen Linie, 65 mm unterhalb der markierten Maximalhöhe des Abzugskanals (C). Markieren Sie die Positionen der Montagebohrungen für den Bügel (E), bohren Sie, setzen Sie die Dübel ein und schrauben Sie den Bügel (E) an der Wand fest.
-
Seite 43: Anhang
ANHANG Entsorgung Entsorgung von Gerät und Verpackung Dieses Gerät wurde unter der Verwendung umweltfreundlicher Materialien hergestellt. Nach Ablauf seiner Nutzungsdauer muss es verantwortungsbewusst entsorgt werden. Hierzu erhalten Sie Informationen bei den zuständigen Behörden. Die Verpackung des Gerätes kann recycelt werden. Verwendet können sein: •... - Seite 44 DE 16...
- Seite 58 GB 16...
