installatie
12

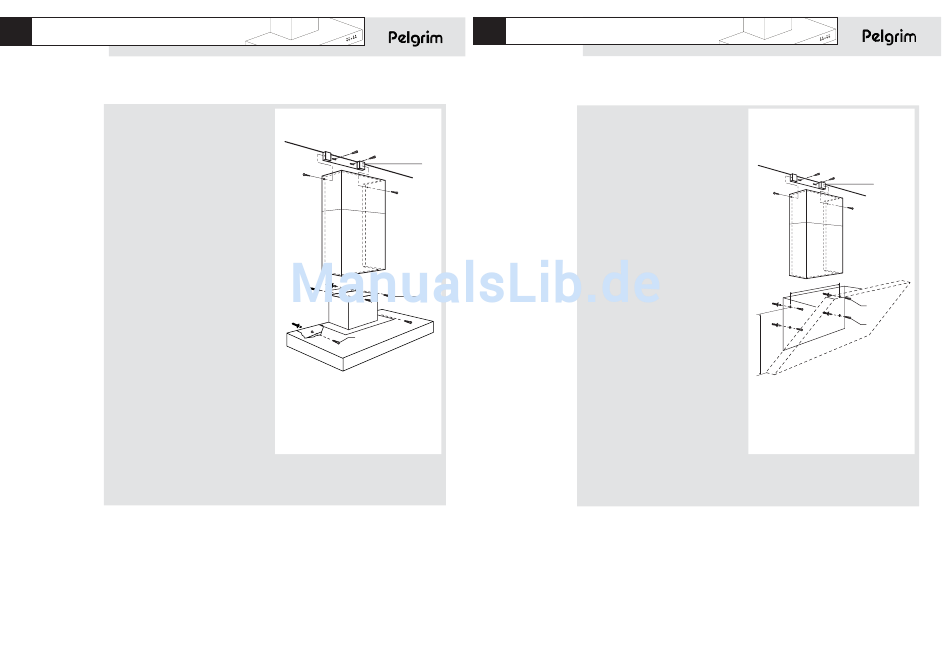

Montage van de schouwkap (RSK986 / RSK975)
■ Bepaal eerst plaats en afstand met
betrekking tot de ophangbeugels.
Teken de te boren gaten af op de
wand en boor de gaten.
■ Bevestig de beugels (A) aan de
wand met behulp van de pluggen en
de schroeven.
■ Schroef de kap op de muur met
behulp van de pluggen en de
schroeven (B).
Aan de achterzijde van de
■
schouwkap zijn 2 gaten van 8 mm
om de kap te fixeren met behulp van
2 pluggen/schroeven (C).
■ Sluit de afvoerpijp aan.
■ Bevestig de korte koker aan de
bevestigingsbeugel (A) en trek de
lange koker tot op de bovenzijde
van de schouwkap.
Schoef de koker vast vanuit de binnenzijde van de schouwkap (filters
■
weghalen).
De installatie van de afzuigkap kan vereenvoudigd worden door het zwarte
filterraam te verwijderen. Hiervoor dienen de bevestigingsschroeven
losgedraaid te worden. Nadat de installatie is voltooid dient het filterraam
teruggeplaatst te worden.
13
A
B
C
installatie
Montage van de schouwkap (RSK981)
■ Bepaal eerst plaats en afstand met
betrekking tot de ophangbeugels.
Teken de te boren gaten af op de
wand en boor de gaten.
■ Bevestig de beugels (A) aan de
wand met behulp van de pluggen en
de schroeven.
■ Schroef de kap op de muur met
behulp van de pluggen en de
schroeven (B).
Aan de achterzijde van de
■
schouwkap zijn 2 gaten van 8 mm
om de kap te fixeren met behulp van
2 pluggen/schroeven (C).
401
■ Sluit de afvoerpijp aan.
■ Bevestig de korte koker aan de
bevestigingsbeugel (A) en trek de
lange koker tot op de bovenzijde
van de schouwkap.
Schoef de koker vast vanuit de binnenzijde van de schouwkap (filters
■
weghalen).
A
450
B
C
