Funktionsweise
Die Dunstabzugshaube arbeitet mit
einem externen Gebläse.
Das externe Gebläse wird durch eine
Steuerleitung mit der Dunstabzugshaube
verbunden und über die Bedienelemente
der Dunstabzugshaube gesteuert.
Die vom Gebläse angesaugte Luft wird
durch die Fettfilter
nach außen geleitet.
Das Gerät ist mit einer Rückstauklappe
ausgestattet. Bei ausgeschaltetem Ge-
bläse ist die Rückstauklappe geschlos-
sen. So kann kein Luftaustausch zwi-
schen der Raum- und Außenluft
stattfinden.

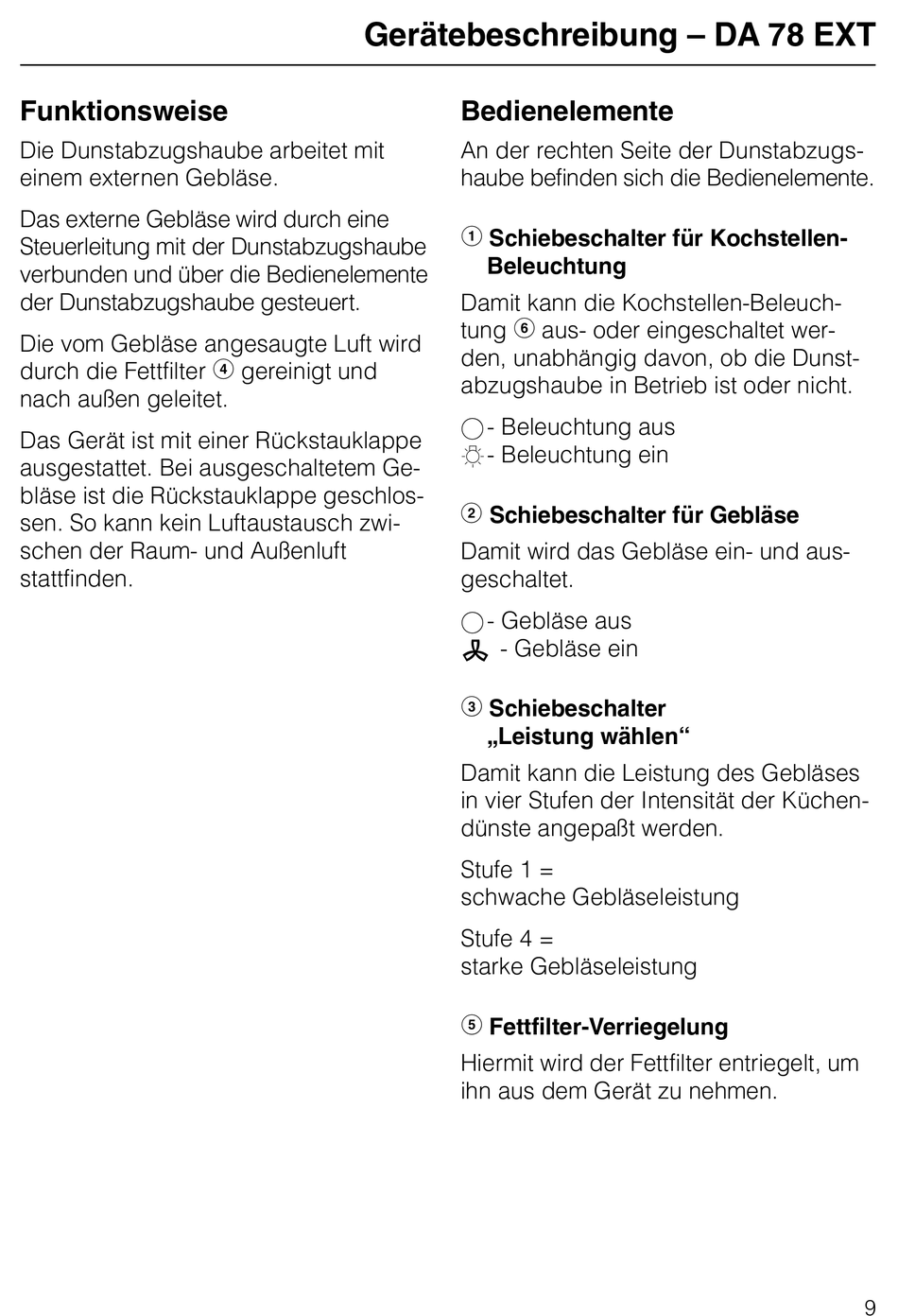

Gerätebeschreibung – DA 78 EXT
e
gereinigt und
Bedienelemente
An der rechten Seite der Dunstabzugs-
haube befinden sich die Bedienelemente.
b
Schiebeschalter für Kochstellen-
Beleuchtung
Damit kann die Kochstellen-Beleuch-
g
tung
aus- oder eingeschaltet wer-
den, unabhängig davon, ob die Dunst-
abzugshaube in Betrieb ist oder nicht.
o- Beleuchtung aus
n- Beleuchtung ein
c
Schiebeschalter für Gebläse
Damit wird das Gebläse ein- und aus-
geschaltet.
o - Gebläse aus
m - Gebläse ein
d
Schiebeschalter
,,Leistung wählen"
Damit kann die Leistung des Gebläses
in vier Stufen der Intensität der Küchen-
dünste angepaßt werden.
Stufe 1 =
schwache Gebläseleistung
Stufe 4 =
starke Gebläseleistung
f
Fettfilter-Verriegelung
Hiermit wird der Fettfilter entriegelt, um
ihn aus dem Gerät zu nehmen.
