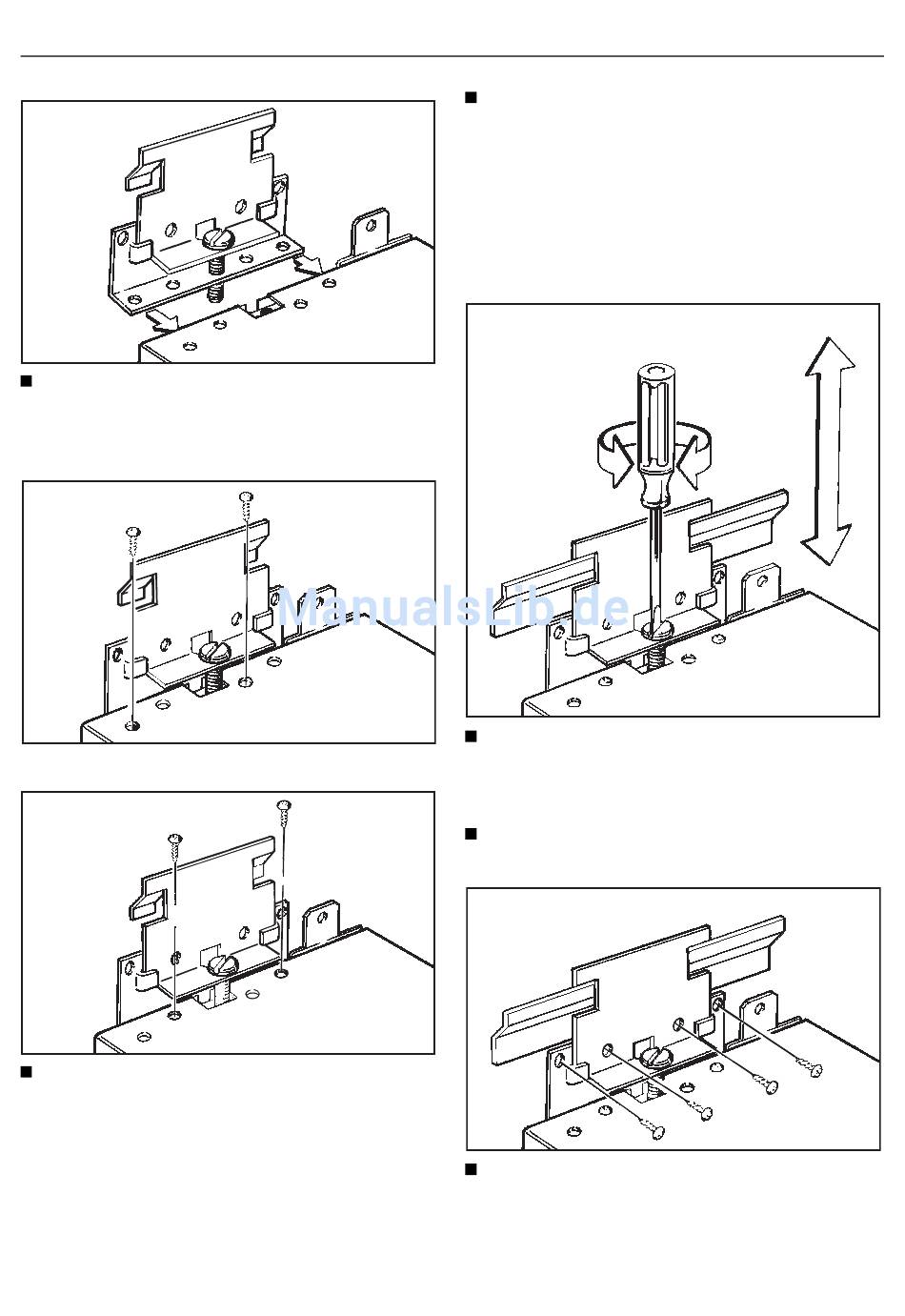

Montage – DA 263 EXT
Schieben Sie die Winkel in die seit-
lichen Schlitze der Haube.
19 mm starke Seitenwand:
16 mm starke Seitenwand:
Befestigen Sie die Winkel mit Sechs-
kantschrauben M 6 x 10 mm und
den Unterlegscheiben an der Dunst-
abzugshaube.
Berücksichtigen Sie dabei die Stärke
der Seitenwand.
26
Heben Sie die Dunstabzugshaube
von unten soweit in den Schrank, bis
die Nasen der Winkel über den Auf-
lageschienen sind. Die Dunstabzugs-
haube dann vorsichtig herunter-
lassen. Die Nasen greifen in die
Auflageschienen ein.
Für das Justieren der Höhe die Stell-
schrauben M 6 x 19 mm nach rechts
oder links drehen.
Schieben Sie die Dunstabzugs-
haube in die richtige Position.
Sichern Sie die Dunstabzugshaube
an jeder Seite mit jeweils vier Schrau-
ben 3 x 16 mm.
