Anschlüsse

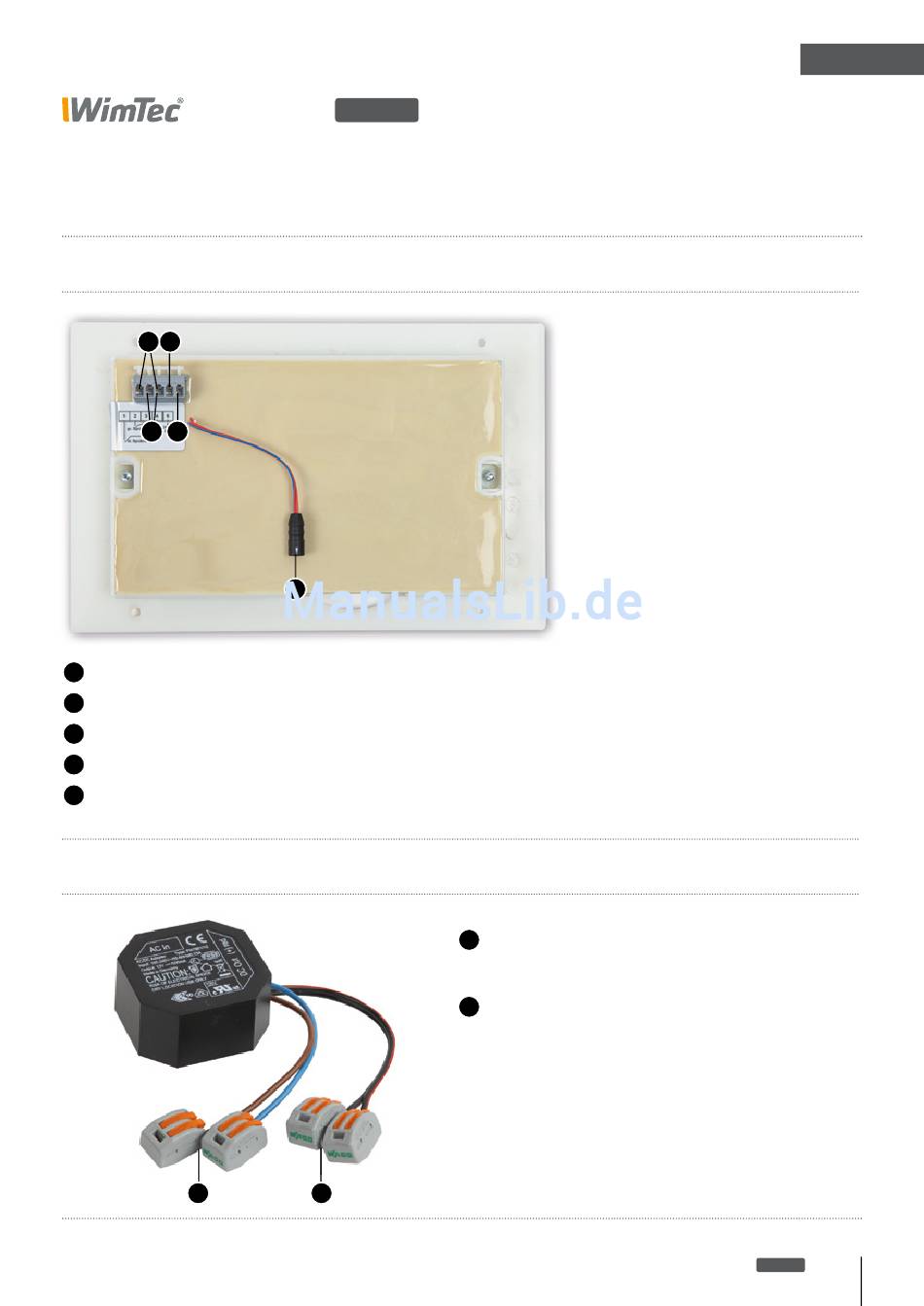

Elektronikplatte:
1 3
2 4
1 Anschluss externer Taster für Auslösung der kleinen Spülmenge
2 Anschluss externer Taster für Auslösung der großen Spülmenge
3 Anschlusskabel Netzteil + (Plus)
4 Anschlusskabel Netzteil - (Minus)
5
Anschlusskabel für Motorheber
Netzteil:
A
HyPlus
5
A
B
B
Anschluss eines externen Tasters:
Es besteht die Möglichkeit zum
Anschluss von externen Tastern für
die Auslösung der großen und kleinen
Spülmenge.
Durch Drücken des Tasters wird die
Spülung ausgelöst. Wenn die Taste
länger gedrückt wird, bleibt die Spü-
lung für diese Zeit aufrecht.
Wird durch den Taster die große
Spülmenge ausgelöst, kann diese
durch nochmaliges Drücken wieder
abgebrochen werden.
Anschluss 230 V 50 Hz
(braun = L, blau = N)
Anschluss 12 V=
(schwarz = „-", rot = „+")
