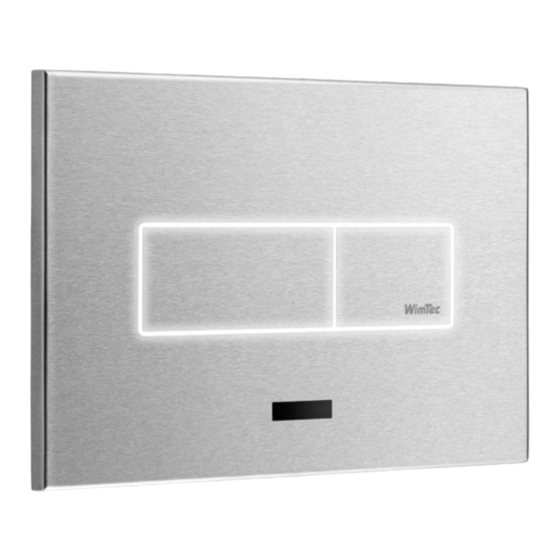

- Seite 1 PROOF T6 - HyPlus Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
PROOF T6 HyPlus Allgemeine Hinweise Gratulation zum Kauf Ihrer WC-Betätigung WimTec PROOF T6 HyPlus Damit Sie lange Jahre Freude mit dieser hochwertigen Armatur haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung und Pflege zu beachten: milde, seifenhaltige Reinigungsmittel verwenden keine kratzenden, scheuernden, nano-versiegelnden oder säurehaltigen Reinigungs- oder Desinfektionsmittel... -
Seite 3: Inhaltsverzeichnis
....................5 Maße ..................6 Legende Einstellung der Funktionen ............7 ................8 Montagebeispiel ..................9 Anschlüsse WimTec REMOTE Infrarot-Tablet ..........10 .................. 11 BUS-System ..................12 Montage ............... 18 Funktionsbeschreibung Spülautomatik ..............18 Reinigungsstopp .............. 19 Spülmenge ............... 20 Intelligente Freispül-Automatik ........ -
Seite 4: Technische Daten
PROOF T6 HyPlus Technische Daten Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Intelligente Freispül-Automatik: aktivierbar, Spülintervall: nach 0,5 h bis 24 h Nichtbenutzung, Mindestspülmenge: große Spülmenge im eingestellten Spülintervall,... -
Seite 5: Maße
PROOF T6 HyPlus Maße Maße in cm 230 V Abstand zu gegenüber liegender Wand/Tür min. 135 Ansprechbereich max. 70 Spannungsversorgung: 2 x 0,5 - 1,5 mm max. 50 m Gesamt-Kabellänge. Achtung: Netzteil nicht im Spülkasten oder eventuellen Schutzbereichen anbringen. -
Seite 6: Legende
PROOF T6 HyPlus Legende Einstellelemente: AquaCap-Sensortaste für große Spülmenge AquaCap-Sensortasten kleine Spülmenge Infrarot-Sensor mit Kontroll-LED Adress-Potentiometer Intervall-Regler Generell gilt für alle Regler: Spülmengen-Regler Gegen den Uhrzeiger- Reichweiten-Regler sinn zum Reduzieren. Dip-Schalter zum Einstellen der Funktionen Im Uhrzeigersinn zum Erhöhen. Infrarotsensor mit Kontroll-LED... -
Seite 7: Einstellung Der Funktionen
PROOF T6 HyPlus Einstellung der Funktionen Einstellregler: Intervall-Regler Spülmengen-Regler Reichweiten-Regler für die Freispül-Automatik für die große Spülmenge, für den Ansprechbereich, 12 h voreingestellt 6 l voreingestellt 70 cm voreingestellt (0,5 bis 24 h einstellbar). (2 l bis 11 l einstellbar). (30 cm bis 70 cm einstellbar). -
Seite 8: Montagebeispiel
Verkabelung für Taster (optional, (2 x 0,5 - 1,5 mm / max. 50 m) min. 2 x 0,5 mm WimTec UP Netzteil - einfach (Art.Nr. 117 899) Taster (optional) Darf nicht im Spülkasten verbaut werden! 230 V / 50 Hz... -
Seite 9: Anschlüsse
PROOF T6 HyPlus Anschlüsse Elektronikplatte: Anschluss eines externen Tasters: Es besteht die Möglichkeit zum Anschluss von externen Tastern für die Auslösung der großen und kleinen Spülmenge. Durch Drücken des Tasters wird die Spülung ausgelöst. Wenn die Taste länger gedrückt wird, bleibt die Spülung für diese Zeit aufrecht. Wird durch den Taster die große Spülmenge ausgelöst, kann diese durch nochmaliges Drücken wieder abgebrochen werden. -
Seite 10: Wimtec Remote Infrarot-Tablet
PROOF T6 HyPlus WimTec REMOTE Infrarot-Tablet Armaturen-Einstellungen Mit dem Infrarot-Tablet WimTec REMOTE können Einstellungen Gerätebezeichnung: individuell definierbar ohne Öffnen der Armatur vorge- PIN-Code Schutz: aktivierbar nommen werden. Bei Ände- rungen mit dem Tablet werden Freispül-Automatik: aktivierbar die Werte der Einstellregler und - Spülintervall:... -
Seite 11: Bus-System
PROOF T6 HyPlus Bus-System Armaturen-Adressierung: Schlüssel- WimTec CONTROL Armaturen Adress- schalter (max. 10 möglich) Potentiometer Achtung: Es können pro Adresse (0-9) max. 10 Armaturen zugewiesen werden. Daraus ergibt sich, dass max. 100 Armaturen über C1: zB Funktion Reinigungsstopp C2: zB Funktion Therm. Desinfektion den Bus angesprochen werden können! -
Seite 12: Montage
PROOF T6 HyPlus Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Verriegelung des Lagerbocks nach hinten drücken. Lagerbock nach oben herausschieben. Lagerbock mit integriertem Motorheber in die Aufnahme einschieben. Motorheber in die dafür vorgesehene Aufnahmelasche des Ablaufventils einführen und den Lagerbock in der Aufnahme... - Seite 13 PROOF T6 HyPlus Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Bolzenschnellverschluss fixieren. Abdeckplatte in den Spülkasten einsetzen und Kabel für Spannungsversorgung sowie Kabel des Motorhebers durch die linke Öffnung durchführen. Steckverbindung zwischen Elektronikplatte und Motorhe- ber herstellen und Versorgungskabel an der Klemmleiste anschließen (+/- Polarität beachten).
- Seite 14 PROOF T6 HyPlus Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Falls notwendig Einstellungen für max. Reichweite, große Spülmenge und intelligente Freispül-Automatik vornehmen (siehe Seite 7). Gewünschte Funktionen mittels DIP-Schalter einstellen (siehe Seite 7). Gewünschte Funktionen mittels Adress-Potentiometer einstellen (siehe Seite 11).
- Seite 15 PROOF T6 HyPlus Montage - Geberit UP320 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Verriegelung des Lagerbocks nach hinten drücken. Lagerbock nach oben herausschieben. Lagerbock mit integriertem Motorheber in die Aufnahme einschieben. Motorheber in die dafür vorgesehene Aufnahmelasche des Ablaufventils einführen und den Lagerbock in der Aufnah- me verriegeln.
- Seite 16 PROOF T6 HyPlus Montage - Geberit UP320 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Bolzenschnellverschluss je nach Einbausituation in die dafür vorgesehene Halterung einschieben (Abstand Bolzen zu Vorderkante Fliese ca. 2,5 cm). Bolzenschnellverschluss fixieren. Steckverbindung zwischen Elektronikplatte und Motorhe- ber herstellen und Versorgungskabel an der Klemmleiste anschließen (+/- Polarität beachten).
- Seite 17 PROOF T6 HyPlus Montage - Geberit UP320 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Gewünschte Funktionen mittels DIP-Schalter einstellen (siehe Seite 7). Gewünschte Funktionen mittels Adress-Potentiometer einstellen (siehe Seite 11). Frontplatte aufsetzen. Nach 5 s Wartezeit den Funktionstest durchführen.
-
Seite 18: Funktionsbeschreibung
PROOF T6 HyPlus Funktionsbeschreibung Spülautomatik: DIP Schalter 1 2 3 4 5 6 Dient zum Auslösen einer automatischen Spülung beim Verlassen der Toilette. Spülautomatik aktiviert (voreingestellt). Stellung „ON“ = Spülautomatik deaktiviert. Stellung „OFF“= 30 - 70 cm gr. Spülmenge Benutzererkennung Spülautomatik Manuelle Spülung Wenn der Benutzer in... -
Seite 19: Reinigungsstopp
PROOF T6 HyPlus Funktionsbeschreibung Reinigungsstopp: DIP Schalter 2 2 3 4 5 6 Dient zum Deaktivieren der WC-Steuerung beim Reinigen. Stellung „ON“ = Reinigungsstopp-Funktion aktiviert (voreingestellt). Stellung „OFF“= Reinigungsstopp-Funktion deaktiviert. Reinigungsstopp aktivieren: Heranführen des Magnetstiftes an die rechte Hälfte des Infrarot-Sensorfensters. Nach 5-maligem Blinken der Kontroll-LED ist der Reinigungsstopp für 3 min aktiviert. -
Seite 20: Spülmenge
HyPlus Funktionsbeschreibung Spülmenge: kleine Spülmenge DIP Schalter 3 - große Spülmenge: Spülmengen-Regler Die 2-Mengen-Spültechnik von WimTec PROOF T6 bietet die Möglichkeit zum Auslösen einer großen und einer kleinen Spülmenge. Kleine Spülmenge Die kleine Spülmenge wird mit dem DIP-Schalter 3 definiert. -
Seite 21: Intelligente Freispül-Automatik
Gibt die Zeit zwischen den automatischen 30 s Freispülungen an. Einstellbar von 0,5 bis 24 h über den Intervall-Regler (siehe Seite 7). 20 s Mit WimTec REMOTE einstellbar von 0,5 h bis 7 d. 10 s Mindestspüldauer Zeit Spülintervall Spülintervall Gibt die Mindestspülzeit im eingestellten... -
Seite 22: Berührungslose Auslösung
PROOF T6 HyPlus Funktionsbeschreibung Berührungslose Auslösung: DIP Schalter 5 2 3 4 5 6 Dient zum berührungslosen Auslösen der großen Spülmenge über den Infrarot-Sensor. Empfehlung: Diese Funktion kann zur Hygienesteigerung zusätzlich bei deaktivierter Spülautomatik (Dip Schalter 1 = OFF) aktiviert werden. Dip Schalter „ON“... -
Seite 23: Zwischenspülung
Zwischenspülung: DIP Schalter 6 2 3 4 5 6 Speziell für die Anwendung in barrierefreien Einsatzbereichen verfügt die WimTec PROOF T6 über die Möglichkeit während der Benutzung alle 10 min eine automatische Zwischenspülung durchzuführen. Dip Schalter „ON“ = Zwischenspülung aktiviert. -
Seite 24: Beschreibung Der Led Signale
Beschreibung der Signal-Typen: Blinkcode Bedeutung Motorheber öffnet Motorheber schließt Motorheber öffnet (bei Einstellungen mittels WimTec REMOTE) Motorheber schließt (bei Einstellungen mittels WimTec REMOTE) Vor und nach automatischer Freispülung Freispülung aktiv (AquaCap-Sensortaste für große Spülung leuchtet, alle 4 s Taste für kleine Spülung blinkt) -
Seite 25: Fehleranalyse
PROOF T6 HyPlus Fehleranalyse Störung Ursache Behebung Keine Spülung Wasserzuleitung/Armaturenabsperrung kein Wasser überprüfen/öffnen Verbindung zwischen Motor und Steckverbindung Elektronik überprüfen Überprüfen ob Motorheber korrekt eingehängt Motorheber ist (siehe Seite 12 (SLK)/Seite 15 (UP 320)) Eingestellte Reichweite und Benutzer wird nicht erkannt Mindestverweilzeit kontrollieren Elektronikmodul defekt Elektronikmodul tauschen... -
Seite 26: Wartung | Service
PROOF T6 HyPlus Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Frontplatte entfernen. Dazu Die Platte abnehmen. einen Schraubendreher in die Ausnehmung an der Unterseite einschieben und abheben. Elektronikplatte tauschen Fixierschrauben der Elektronik- Motorheber, Spannungsversor- Steckverbindungen bei neuem platte lösen. gung, ggf. - Seite 27 PROOF T6 HyPlus Wartung | Service Motorheber tauschen bei WimTec SLK Motorheber, Spannungsversor- Abdeckplatte entnehmen. Fixierschrauben der Elektronik- gung, ggf. Bus-Kabel und Ver- platte lösen. bindung zu externen Taster vom Elektronikmodul abstecken. Neuen Lagerbock in die Lagerbock durch nach oben...
- Seite 28 PROOF T6 HyPlus Wartung | Service Motorheber tauschen bei Geberit UP320 Motorheber, Spannungsversor- Abdeckplatte entnehmen. Fixierschrauben der Elektronik- gung, ggf. Bus-Kabel und Ver- platte lösen. bindung zu externen Taster vom Elektronikmodul abstecken. Lagerbock durch nach oben Neuen Lagerbock in die heben aus der Aufnahme Aufnahme einschieben und lösen und herausziehen.
-
Seite 29: Ersatzteile
Elektronikplatte 12V HyPlus 124 286 Frontplatte Edelstahl 123 456 123 463 Frontplatte Chrom UP Netzteil 1-fach 117 899 UP Netzteil 5-fach 113 792 WimTec FIX WC Montageelement mit Spülkasten WimTec SLK 102 918 mit Spülkasten WimTec SLK mit 103 076 Geruchsabsaugung... - Seite 32 WimTec Sanitärprodukte GmbH A - 3325 Ferschnitz, Freidegg 50, AUSTRIA +43 (0) 7473 5000 +43 (0) 7473 5000 - 500 verkauf@wimtec.com www.wimtec.com...
