5
Widerstandsgeber – Simulation [Ω]
Der Widerstandsgeber kann Widerstände über 2-Leiter-
Anschluss für folgenden Bereich simulieren: 5 ... 2000 Ω.

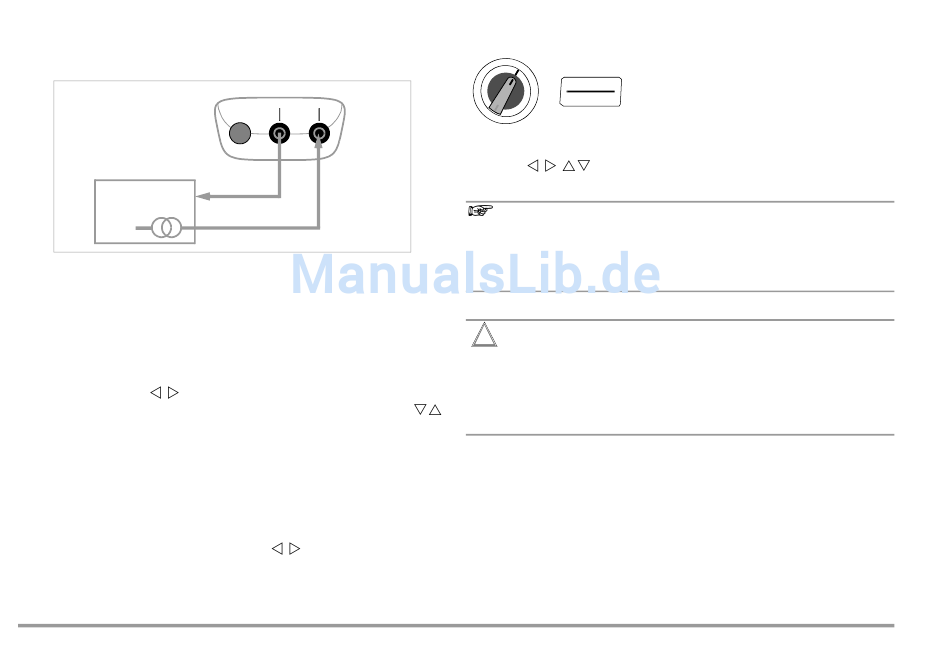

2-Leiter-Widerstandsgeber
Kalibriergegenstand
–
+
➭ Schließen Sie den Kalibriergegenstand über die Messleitun-
gen wie abgebildet an.
➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion Ω.
➭ Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein.
➭ Widerstandsgeberwert einstellen:
ON signalisiert: der Ausgang ist aktiv!
Über die Tasten
wählen Sie die Dekade, d. h. die Posi-
tion der Ziffer, die Sie ändern wollen und über die Tasten
stellen Sie die jeweilige Ziffer ein.
➭ Sie können den Ausgang über die Taste OUT | ENTER deaktivie-
ren [
out
.
off
] oder wieder aktivieren.
Umschalten zwischen Festwert-, Intervall- oder Rampenfunktion
➭ Wechseln Sie über die Taste SELECT | ESC zum Menü
[
select range
].
➭ Wechseln Sie jetzt über die Tasten
oder Rampenfunktion. Starten Sie die jeweilige Funktion mit
OUT | ENTER.
10
CALIBRATOR
+
–
Output
Eingang
Messstrom 50 μA ... 5 mA
zum Menü Intervall-
Kurzdarstellung
Kalibrierfunktion wählen
Ω
ON/OFF
LIGHT
Festwert ändern
0000.0 Ω
Hinweis!
Folgende Fehlermeldungen sind möglich:
„HiCurr" (High current – Strom zu hoch) für I > 4,5 mA und
„LoCurr" (Low current – Strom zu niedrig oder vertauschte
Polarität) für I < 40 μA, dies entspricht offenen Buchsen.
!
Achtung!
An die Kalibratorbuchsen darf in dieser Betriebsart keine
Fremdspannung angelegt werden.
Bei Bedienfehler des Anwenders gegen kurzzeitiges Anlegen
einer größeren Fremdspannung ist der Kalibrator mit einer
austauschbaren Sicherung geschützt, siehe Kap. 13.3.
Die Einstellzeit des Kalibratorausgangs auf den vorgegebenen
Widerstandswert nach Anlegen des Messstroms beträgt max.
30 ms. Bei Prüflingen mit nicht kontinuierlichem Messstrom (z. B.
gescannte Messeingänge) ergeben sich falsche Messwerte, wenn
bereits während der Einstellzeit mit der Messung begonnen
wurde. Für derartige Objekte ist der Kalibrator nicht einsetzbar.
GMC-I Gossen-Metrawatt GmbH
