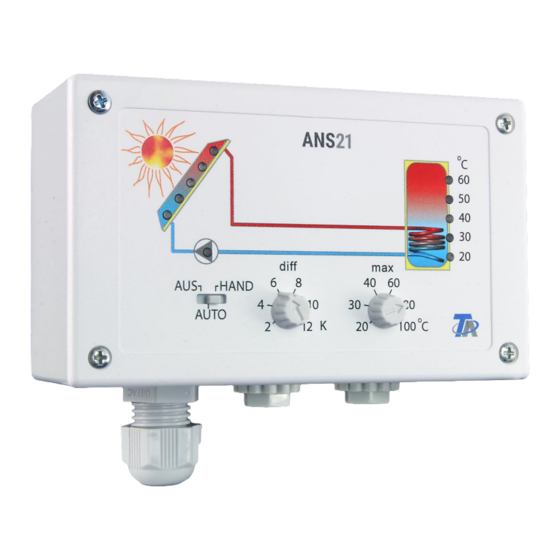

- Seite 1 ANS 21 Version 10 Manual Version 3 Einkreis Solarregelung Bedienung Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsbestimmungen ....................3 Wartung ..........................3 Entsorgung .......................... 3 Wahl des Programms und des Sensortyps ................. 4 Hand-/Automatik-Umschaltung .................... 4 Einfache Solaranlage ......................5 Speicherladung vom Kessel ....................5 Master – Slave – Funktion ....................6 Sensormontage ........................7 Montage des Gerätes ...................... -
Seite 3: Sicherheitsbestimmungen
Sicherheitsbestimmungen Alle Montage – und Verdrahtungsarbeiten am Regler dürfen nur im spannungslosen Zustand ausgeführt werden. Das Öffnen, der Anschluss und die Inbetriebnahme des Gerätes darf nur von fachkundigem Personal vorgenommen werden. Dabei sind alle örtlichen Sicherheitsbestimmungen einzuhalten. Das Gerät entspricht dem neuesten Stand der Technik und erfüllt alle notwendigen Sicher- heitsvorschriften. -
Seite 4: Wahl Des Programms Und Des Sensortyps
Wird der falsche Sensortyp eingestellt, funktioniert der Regler nicht bzw. nicht richtig. Vor dem Öffnen des Gehäuses immer Netzstecker ziehen! ANS 21 Die Wahl erfolgt über einen Schiebeschalter am rechten Rand der Platine. Auf den Schie- beschalter kann von außen nicht zugegriffen werden. -
Seite 5: Einfache Solaranlage
Einfache Solaranlage Funktionsschalter auf Stellung S+ (Solar) Pumpe Die Pumpe läuft, wenn der Sensor KS um die Differenz diff höher ist als Sensor BS und BS die Schwelle max nicht überschritten hat. Pumpe = KS > (BS + diff) & BS < max Kollektorübertemperatur: Steigt die Kollektortemperatur über 130°C wird die Pumpe abge- schaltet und erst wieder freigegeben, wenn die Temperatur unter 110°C fällt. -
Seite 6: Master - Slave - Funktion
Master – Slave – Funktion Über die Datenleitung kann man zwei Regler ANS 21 verbinden. Dadurch ist es möglich, zwei Speicher zu laden, wobei ein Speicher vom „Master“-Regler im Vorrang geladen wird. Am Master sind beide Sensoren angeschlossen. Am „Slave“-Regler, der dem Master untergeordnet ist, wird nur der Speichersensor BS ange- schlossen. -
Seite 7: Sensormontage
Sensormontage Die richtige Anordnung und Montage der Sensoren ist für die korrekte Funktion der Anlage von größter Bedeutung. ⚫ Kollektorfühler (rotes oder graues Kabel mit Klemmdose): Entweder in ein Rohr, das direkt am Absorber aufgelötet bzw. aufgenietet ist und aus dem Kollektorgehäuse her- aussteht, einschieben, oder am Vorlaufsammelrohr beim Abgang ein T- Stück setzen und den Sensor mittels Tauchhülse einschrauben. -
Seite 8: Montage Des Gerätes
Überspannungsableitern versehen sein. Fühlerausfälle durch Gewitter bzw. durch elektrostatische Ladung sind meistens auf fehlerhafte Anlageerrichtung zurückzufüh- ren. Anschlussbelegung: Sicherung 3,15 A 230V~ ANS 21 Bei Anwendung der Master-Slave-Funktion muss die Datenleitung phasengleich an beiden Geräten angeschlossen werden (Data auf Data, Ground auf Ground). -
Seite 9: Hinweise Für Den Störfall
Leistungsaufnahme Leistungs- max. typ. [W] aufnahme max. ANS 21 1,06 / 1,26 1,3 / 1,6 Definitionen laut dem Amtsblatt der Europäischen Union C 207 vom 3.7.2014 Die vorgenommene Einteilung basiert auf der optimalen Ausnutzung sowie der korrekten Anwen- dung der Produkte. Die tatsächlich anwendbare Klasse kann von der vorgenommenen Einteilung ab- weichen. -
Seite 10: Technische Daten
Technische Daten Differenztemperatur: einstellbar von 2 -12°C (Hysterese = 3K) Maximal-/Minimalschwelle: einstellbar von 20 - 100°C (Hysterese = 3K) Genauigkeit: typ. +-2% Ausgang: 230V~/ max. 200VA Leistungsaufnahme: max. 2 W Zuleitung: 3 x 1mm² H05VV-F nach EN 60730-1 Abmessungen in mm: Technische Änderungen vorbehalten ©... -
Seite 11: Eu-Konformitätserklärung
EU - Konformitätserklärung Dokument- Nr. / Datum: TA17007 / 02.02.2017 Hersteller: Technische Alternative RT GmbH Anschrift: A- 3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Herstel- ler. Produktbezeichnung: ANS21, ANS21-L Markennamen: Technische Alternative RT GmbH... -
Seite 12: Garantiebedingungen
Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewährleistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative RT GmbH gewährt zwei Jahre Garantie ab Verkaufsdatum für alle von ihr verkauften Geräte und Teile. Mängel müssen unverzüglich nach Feststellung und innerhalb der Garantiefrist gemeldet werden.
