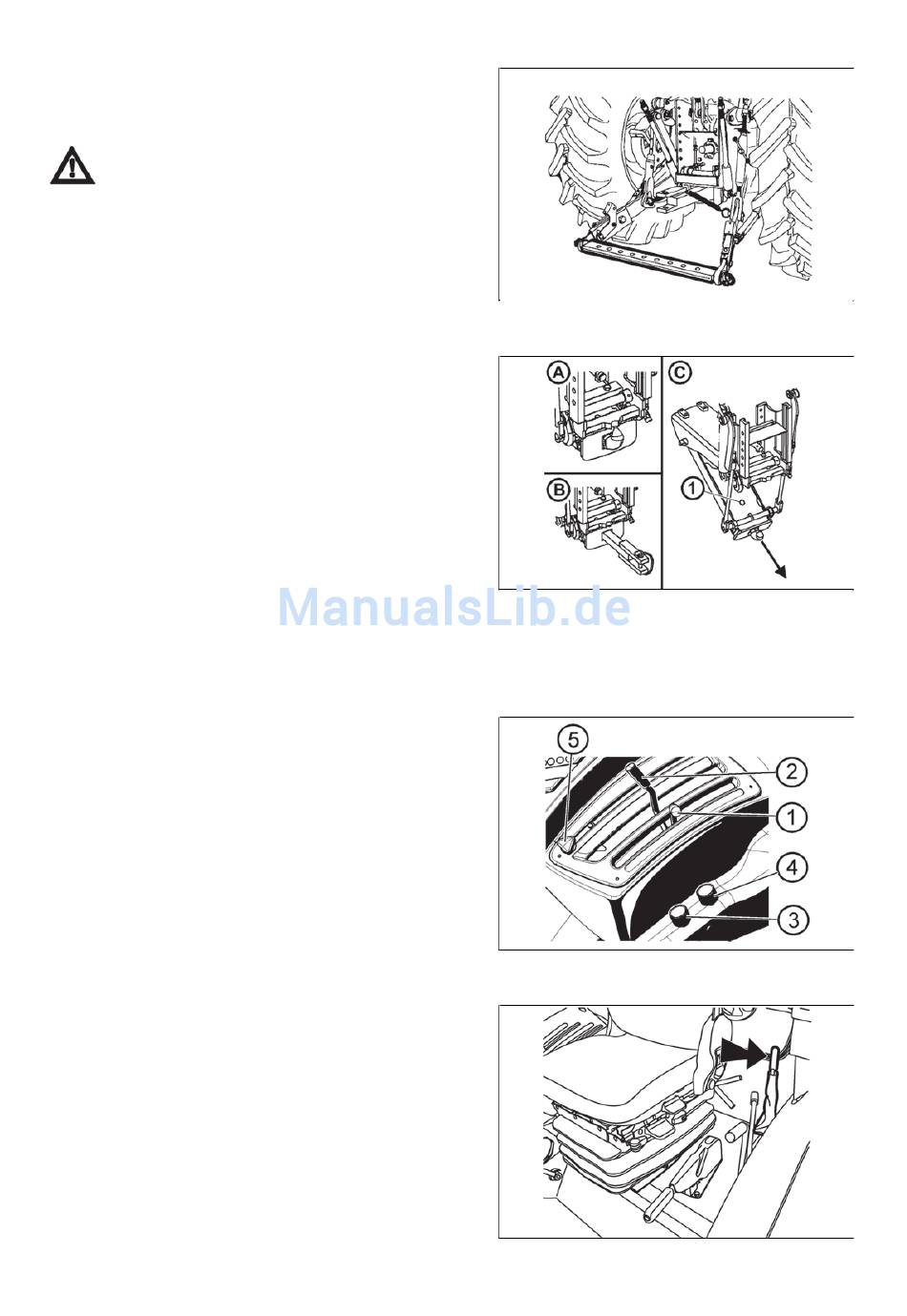

Zugschiene

Sie ist höheneinstellbar durch Hydraulik-Hubvorrichtung im
ganzen Hubumfang. An die Zugschiene können nur jene
Landwirtschaftsmaschinen angeschlossen werden, die sie
dauerhaft in Richtung nach unten belasten.
Bei der Arbeit mit der Zugschiene demontieren
Sie die Etagenkupplung und die schwenkbare
Zugstange.
Kopplung für einachsigen Anhänger CBM
Die Kupplung für den einachsigen Anhänger kann mit dem
Haken (A) ausgestattet werden, der zum Ankuppeln der
einachsigen Anhänger bestimmt ist, mit Deichseln
versehen sind, die der NormISO 5692 (Innendurchmesser
der Öse 50 mm und Höhe der Öse 30 mm) entsprechen,
oder mit der schwenkbaren Zugstange (B).
Der Kupplungshaken wird hydraulisch mittels der
längenverstellbaren teleskopischen Zugstangen gehoben
und heruntergelassen.
Austausch des Haken gegen schwenkbare Zugstange (C):
1. Lassen Sie die Kupplung herunter.
2. Entriegeln und nehmen Sie den Bolzen (1) heraus
3. Nehmen Sie den Haken in Pfeilrichtung heraus
Die Montage der schwenkbaren Zugstange führen Sie in
der umgekehrten Reihenfolge durch.
Ankuppelung des einachsigen Anhängers
Dies wird mit dem Hebel (2) des Hydraulikkreises bei der
geschalteten Hubpositionsregelungdurchgeführt. Der
Haken der Kupplung mit der Öse des Anhängers wird bis
zur Position, wo die Traghaken unter die Bolzen des
Kupplungsträgers einspringen, hydraulisch gehoben.
Die Hydraulik-Hebearme müssen dann so
heruntergelassen werden, dass es zum Auflegen der
Traghaken in Bolzen des Trägers kommt - teleskopische
Zugstangen dürfen nicht gespannt werden.
Abkuppelung des einachsigen Anhängers
Sie wird nach dem Anheben der Kupplung mit dem Hebel
des inneren Hydraulikkreises bei der geschalteten
Lageregelung durchgeführt. Verschieben Sie den
Steuerhebel der Kupplung in Richtung nach hinten. Der
Hebel ist an der linken Seite des Fahrersitzes platziert. Mit
dem Hebel des inneren Hydraulik-kreises lassen Sie die
Kupplung herunter und trennen Sie die Öse des
Anhängers ab.
