4

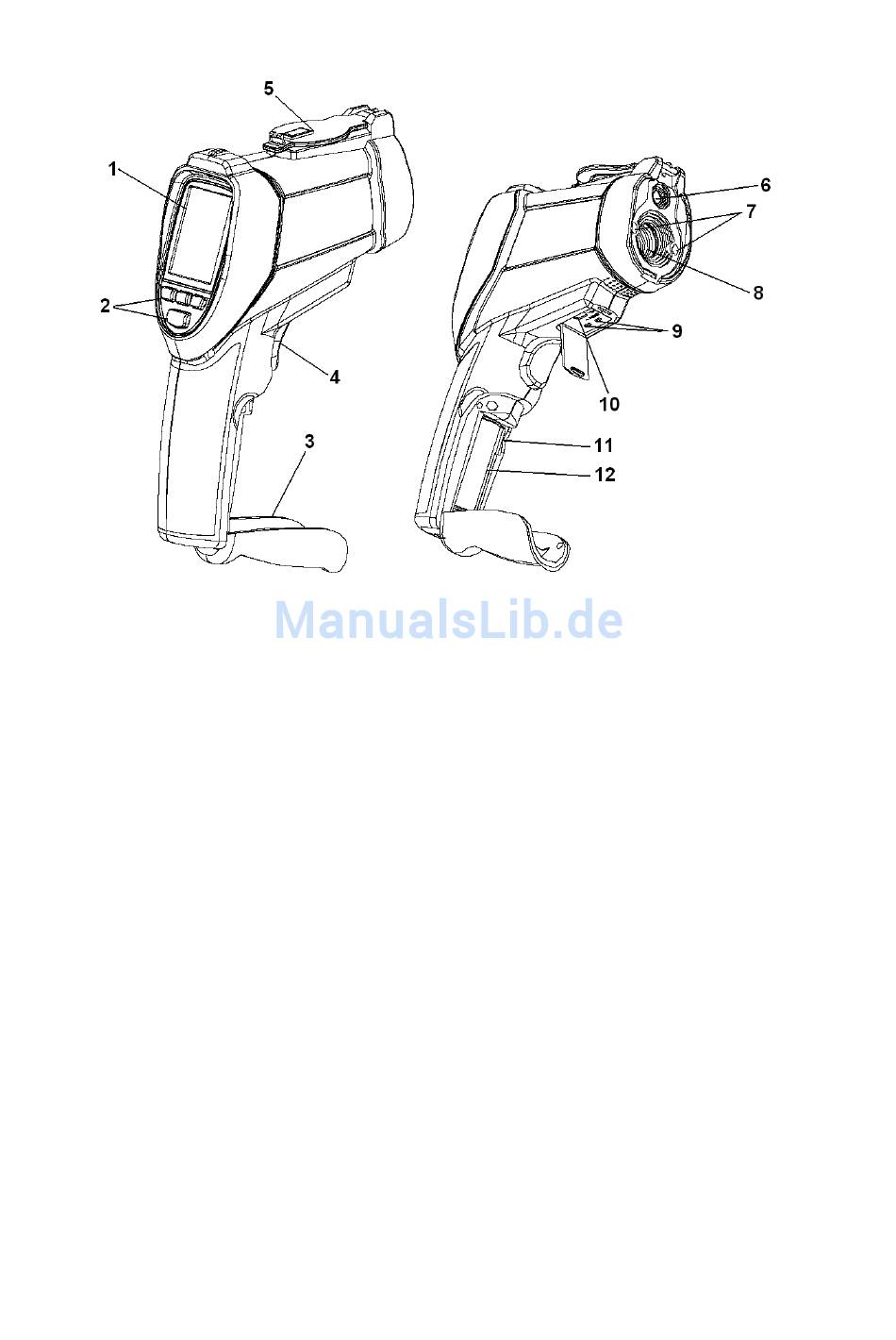

Gerätebeschreibung
(1) Display
(2) Tasten
(3) Batteriefachabdeckung
(4) Messknopf
(5) Klappbare Linsenabdeckung
(6) Visuelle Kamera
(7) Laser
(8) Infrarotsensor
(9) Anschluss Typ-K Drahtfühler
(10) USB-Anschluss
(11) Steckplatz für Micro SD-Speicherkarte
(12) Akkumulator
5
Funktionsprinzipien
Grundlegendes Prinzip
Infrarotthermometer messen die Oberflächentemperatur eines Objekts. Die Optik des Gerätes empfängt
die Wärmestrahlung welche jedes Objekt abgibt, sammelt und fokussiert diese auf einen Sensor. Die
Geräteelektronik übersetzt diese Information in einen Temperaturwert, welcher Ihnen dann im Display
angezeigt wird. Der Laserpointer dient lediglich der Zielsuche.
Field of View (FOV) / Gesichtsfeld / Messfleck
Vergewissern Sie sich dass das Ziel größer als der Messfleck des Gerätes ist. Je kleiner das Messobjekt,
desto näher sollten Sie herantreten. Im Zweifel nehmen Sie als Faustregel dass das Ziel mindestens die
doppelte Größe des Messflecks aufweisen sollte.
