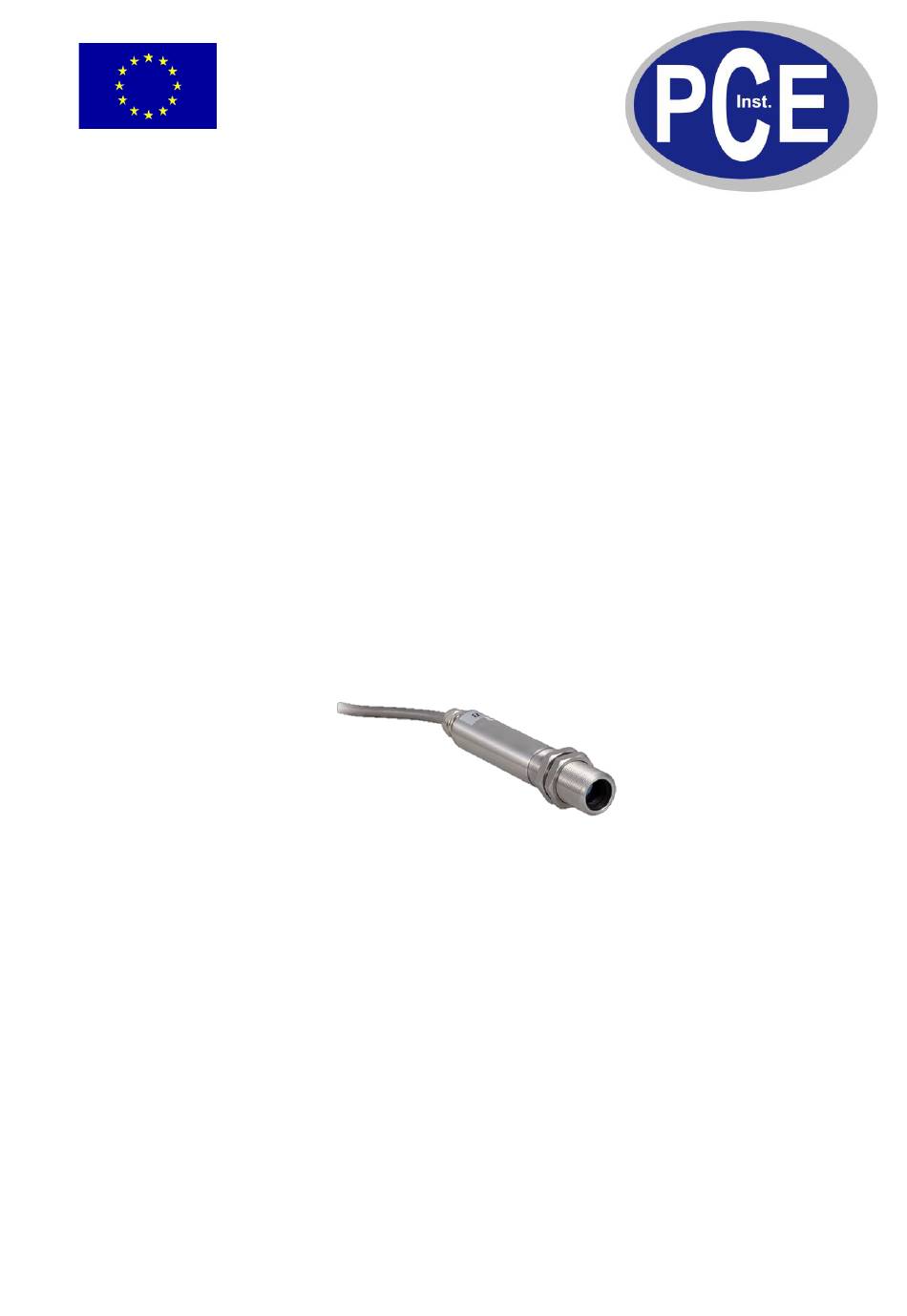

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976990 Fax: 02903 976 99-29 info@warensortiment.de www.warensortiment.de Betriebsanleitung Infrarotthermometer PCE-IR5 Version 1.0 08.05.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhalt Einleitung ........................3 Technische Daten ..................... 4 Allgemeine technische Daten ........................4 Elektrischer Anschluss ..........................4 Messfunktionen ............................4 Funktionsprinzip und Hinweise .................. 4 Infrarot Messprinzip ........................... 4 Messdimensionen ............................4 Reinigung der Linse ........................... 5 Elektronische Interferenz ........................... 5 Montage ........................ -
Seite 3: Einleitung
Infrarotthermometers ist, dass die kontaktlose Messung es möglich macht, schwer zugängliche Stellen und sich bewegende Objekte zu messen. Das PCE-IR5 ist ein Gerät in dem sich der Temperatursensor, die Elektronik und das optische System in einem Gehäuse aus Metall befinden. Das Infrarotthermometer ist leicht zu montieren und die Messeinheit ist schnell mit der Montagevorrichtung zu verbinden. -
Seite 4: Technische Daten
Messpunkt. So hat der Messpunkt bei einer Entfernung von 200 mm einen Durchmesser von 10 mm. Das Verhältnis zwischen der Entfernung von dem Thermometer zum Objekt und der Größe des Messpunktes ist die optische Auflösung. Bei dem PCE-IR5 beträgt diese optische Auflösung 20:1. Genauere Informationen entnehmen Sie bitte dem folgenden Diagramm. -
Seite 5: Reinigung Der Linse
Montieren Sie das Infrarotthermometer nicht in unmittelbarer Nähe von Elektromotoren, Hochleistungskabeln und ähnlichem. Verwenden Sie bitte ggf. dafür den Schutzring. Der Schutz für den Abtastkopf muss korrekt geerdet sein. Montage Das PCE-IR5 kann durch die Montagevorrichtung montiert und entsprechend ausgerichtet werden. Verkabelung in Stromschleife 24 VDC positiv Schwarz... -
Seite 6: Lieferumfang
Abmessungen: Dreidimensionale Montagevorrichtung Lieferumfang Standardmäßig: 1 x PCE-IR5 (1 m Kabel) Überprüfen Sie nach Erhalt der Ware sofort, ob die Verpackung eventuell beschädigt ist. Falls dies der Fall sein sollte, informieren Sie bitte umgehend den Händler, bei dem Sie das Gerät erworben haben. -
Seite 7: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zur Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet, oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
