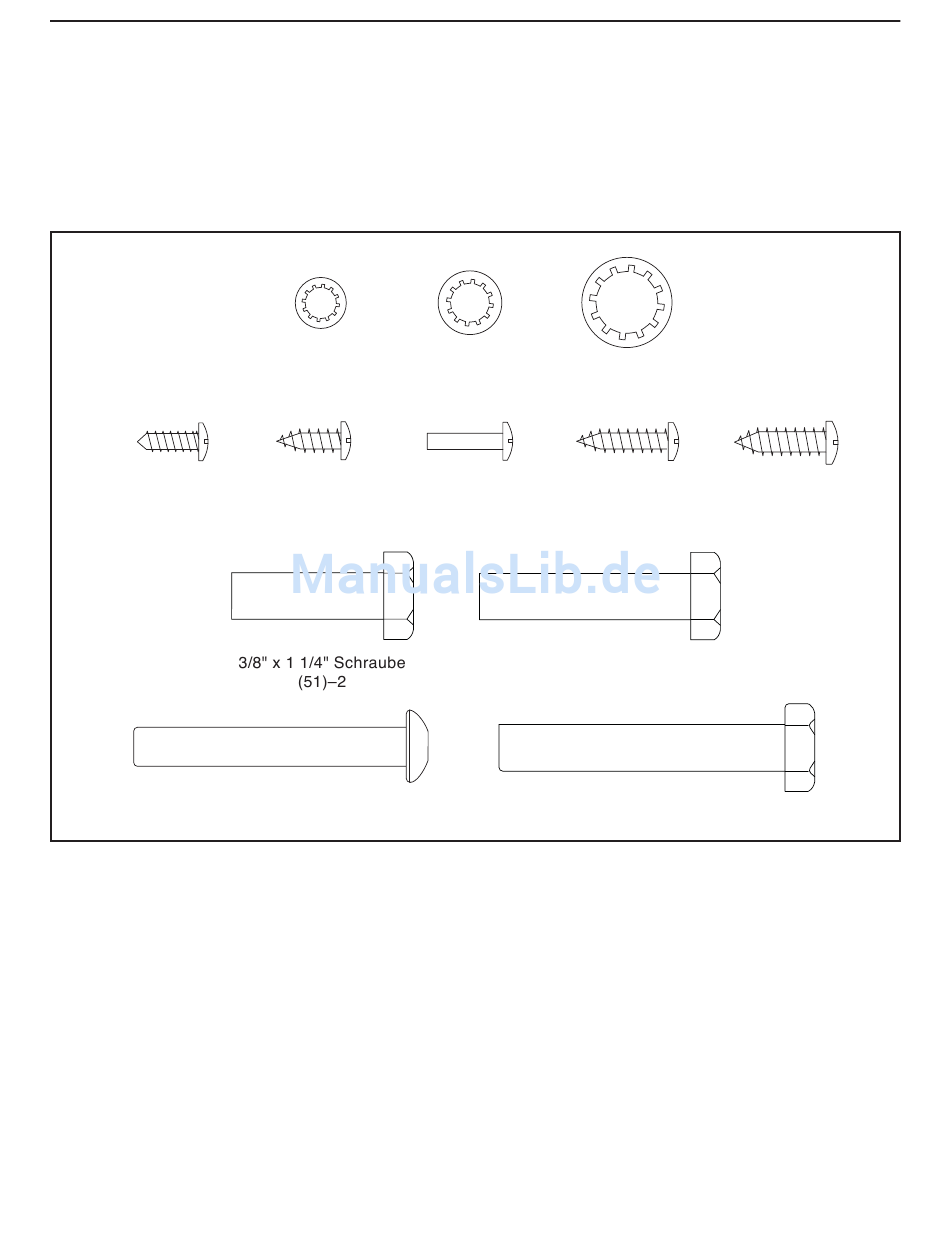

SCHAUBILD ZUR IDENTIFIZIERUNG DER TEILE

Die Abbildungen unten helfen Ihnen bei der Identifi zierung der Kleinteile, die Sie zur Montage brauchen. Die
Zahl in Klammern unter jeder Abbildung ist die Kennziffer des Teils, die mit der TEILELISTE am Ende dieser
Bedienungsanleitung übereinstimmt. Die Zahl nach der Kennziffer bezieht sich auf die Stückzahl, die für die
Montage gebraucht wird. Anmerkung: Sollte sich ein Teil nicht im Montagesatz befi nden, überprüfen Sie,
ob es nicht schon vormontiert wurde. Es könnten zusätzliche Teile, die nicht gebraucht werden, enthalten
sein.
1/4" Zahnscheibe 5/16"
3/8" Zahnscheibe
(26)–8
Zahnscheibe
(13)–8
(11)–6
#8 x 1/2" #8 x 1/2" #8 x 1/2" #8 x 3/4" Schraube
#10 x 3/4"
(4)–8
Erdungsschraube Schraube (1)–8 Maschinenschraube
Schraube (9)–4
(18)–1 (99)–4
3/8" x 1 3/4" Schraube (62)–2
3/8" x 2 3/8" Schraube (7)–4
5/16" x 2 1/4" Schraube (28)–4
