Einstellanleitung für Schaltautomat Typen GS, GR
Achtung: Bitte Einstellanleitung genau beachten! Elektroanschluss und Einstellung darf nur von einem
Fachmann ausgeführt werden!

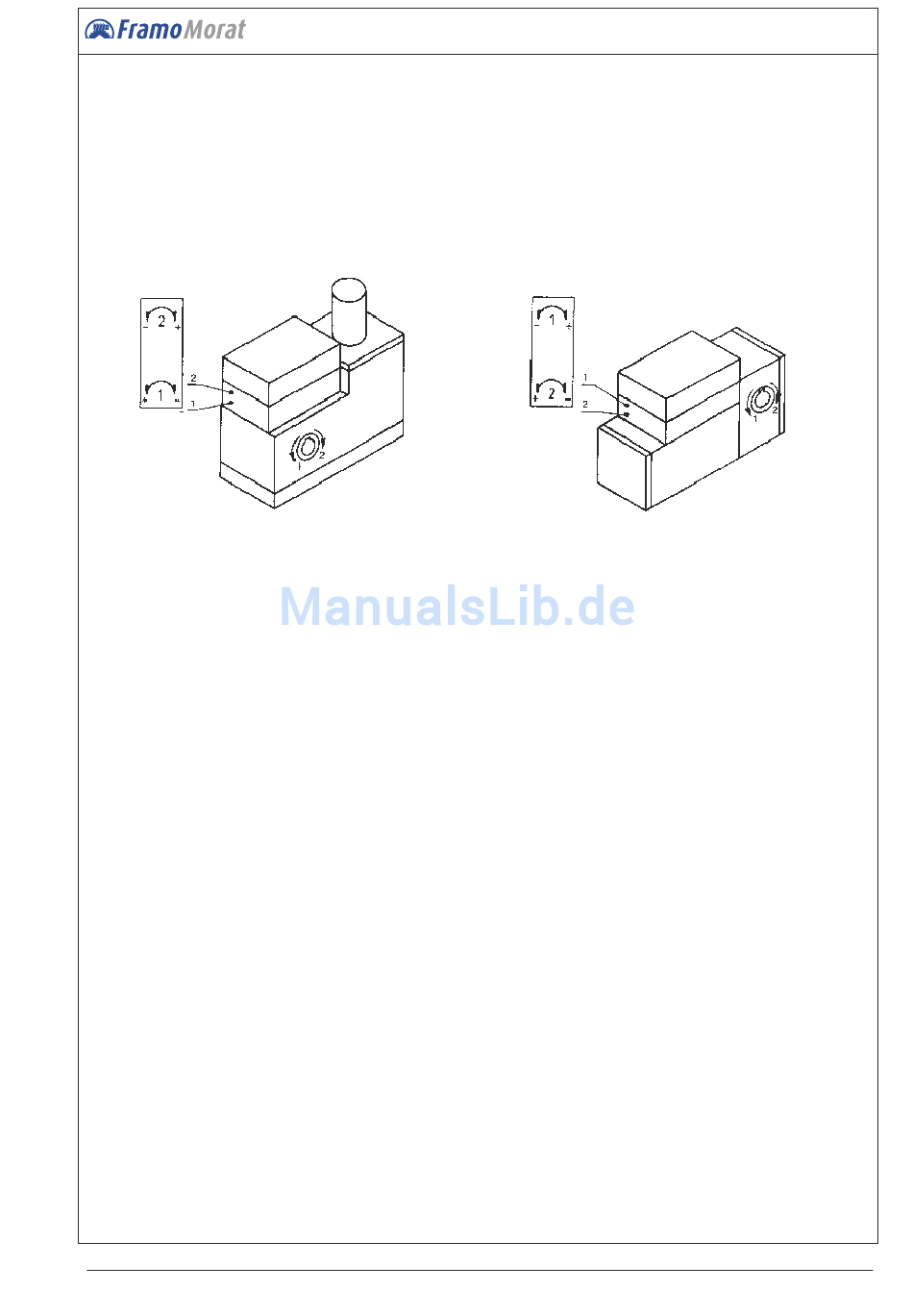

Als Einstellhilfe haben wir die Frontplatte der Arbeits- und Einstellspindel mit entsprechenden
Zahlen (siehe Abbildung) versehen.
Schaltbereich
GR30
1. Schließen Sie die Getriebe entsprechend den beigelegten Schaltplänen an.
2. Drücken Sie eine Starttaste. Sollte das Getriebe nicht anlaufen, ist die andere Starttaste zu drücken.
3. Stellen Sie, wie oben beschrieben, mit Hilfe eines Schraubendrehers über die Einstellspindeln den maximalen
Weg bzw. die beiden Endpunkte ein. Dazu kann man mit Start- und Stoptaste die gewünschten Endpunkte
anfahren und bei geöffnetem Schaltergehäuse den Endschalter solange in Richtung Schaltnocken drehen,
bis dieser hörbar schaltet. Falls die Endabschaltung schon vor Erreichen der gewünschten Position anspricht,
muß der Endschalter vom Schaltnocken weg verstellt werden.
Technische Änderungen vorbehalten
Framo Morat GmbH & Co. KG
Höchst 7 • D-79871 Eisenbach
Aufsteck-Getriebemotor COMPACTA
1 und 2 = Einstellspindeln für Endschalterpositionen
Einstellspindel 1 ist für Drehrichtung 1
Einstellspindel 2 ist für Drehrichtung 2
Schaltbereich
GS12
Tel.: +49 (0) 7657 / 88-0
Fax: +49 (0) 7657 / 88-333
9
GS, GR
