2 Transport, Aufstellung, Anbau
2.1 Transport
Achtung Vorsicht!
!
Tragen Sie beim Transport und Montage des Antriebes Sicherheitsschuhe. Ein herabfallender
Antrieb kann Verletzungen hervorrufen. Transportieren Sie den Antrieb zum Montageort in einer
festen Verpackung.
2.2 Montage, Anbau
Montage und Anbau hat ohne Verspannung zu erfolgen
2.3)
. Das Aufstecken der Getriebehohlwelle auf die Antriebsachse hat, ebenso wie das Entfernen,
ohne Gewaltanwendung zu erfolgen
Der Antrieb wird mit vier Schrauben befestigt. Achten Sie auf die richtige Schraubenlänge. Zu lange
Schrauben sprengen die Gewindebohrungen!
Bei Auslieferung des Antriebs steht die Endabschaltung in Mittelstellung. Wir empfehlen den Antrieb
bei halb abgewickelter Abdeckung zu montieren.
2.3 Anzugs-Drehmomente für den Anbau des Antriebes
Achtung Warnung!
!
Die Festigkeitsklasse der Befestigungsschrauben muss min. 8.8 sein. Beachten Sie die richtige
Schraubenlänge, um das Gehäuse nicht zu beschädigen! Das korrekte Anzugsmoment und die
Einschraubtiefe im Gehäuse entnehmen Sie folgender Tabelle.
Typ
GS12
GR30

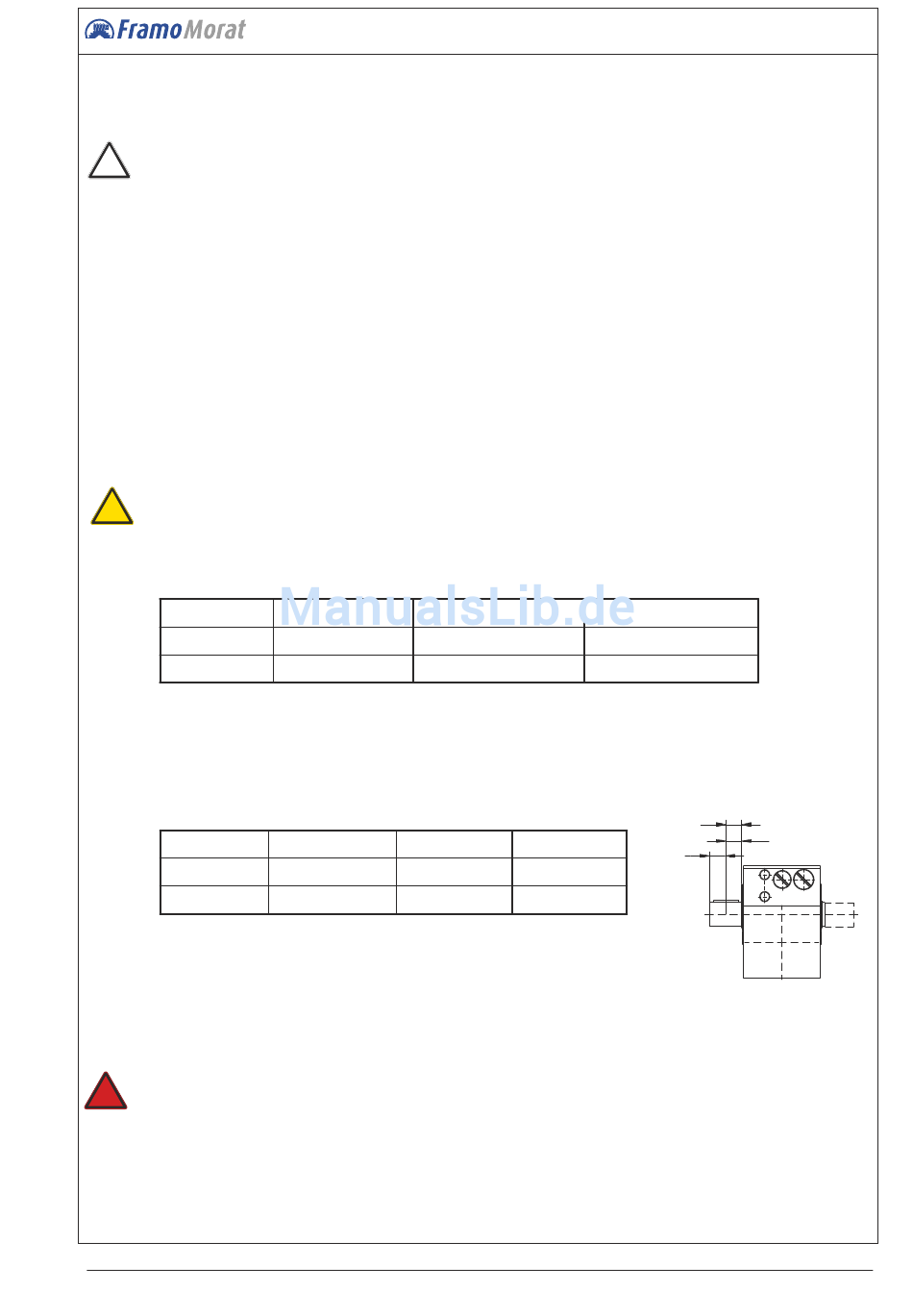

2.4 Folgende Kräfte an den Abtriebswellen sind zulässig und dürfen nicht überschritten werden:
Typ
GS12
GR30
3.0 Elektrische Inbetriebnahme
Achtung Gefahr!
!
• Stellen Sie vor Arbeiten am offenen Klemmen- bzw. Steuerkasten sicher, dass die Stromzufuhr
unterbrochen und gegen unbeabsichtigtes Einschalten gesichert ist.
• Lesen Sie den Schaltplan sorgfältig durch und achten Sie auf die richtige Betriebsspannung (siehe
auch Typenschild auf dem Antrieb).
Technische Änderungen vorbehalten
Framo Morat GmbH & Co. KG
Höchst 7 • D-79871 Eisenbach
Aufsteck-Getriebemotor COMPACTA
(Lager und Sicherungsringe werden sonst beschädigt)
Drehmoment
Min. Einschraubtiefe
14 Nm
25 Nm
Radiallast
Axiallast
1500 N
750 N
2000 N
1000 N
(Anzugsmoment beachten, siehe Pkt.
Max. Einschraubtiefe
10 mm
12 mm
X
20 mm
20 mm
Tel.: +49 (0) 7657 / 88-0
Fax: +49 (0) 7657 / 88-333
GS, GR
.
12 mm
15 mm
X
=
=
