14

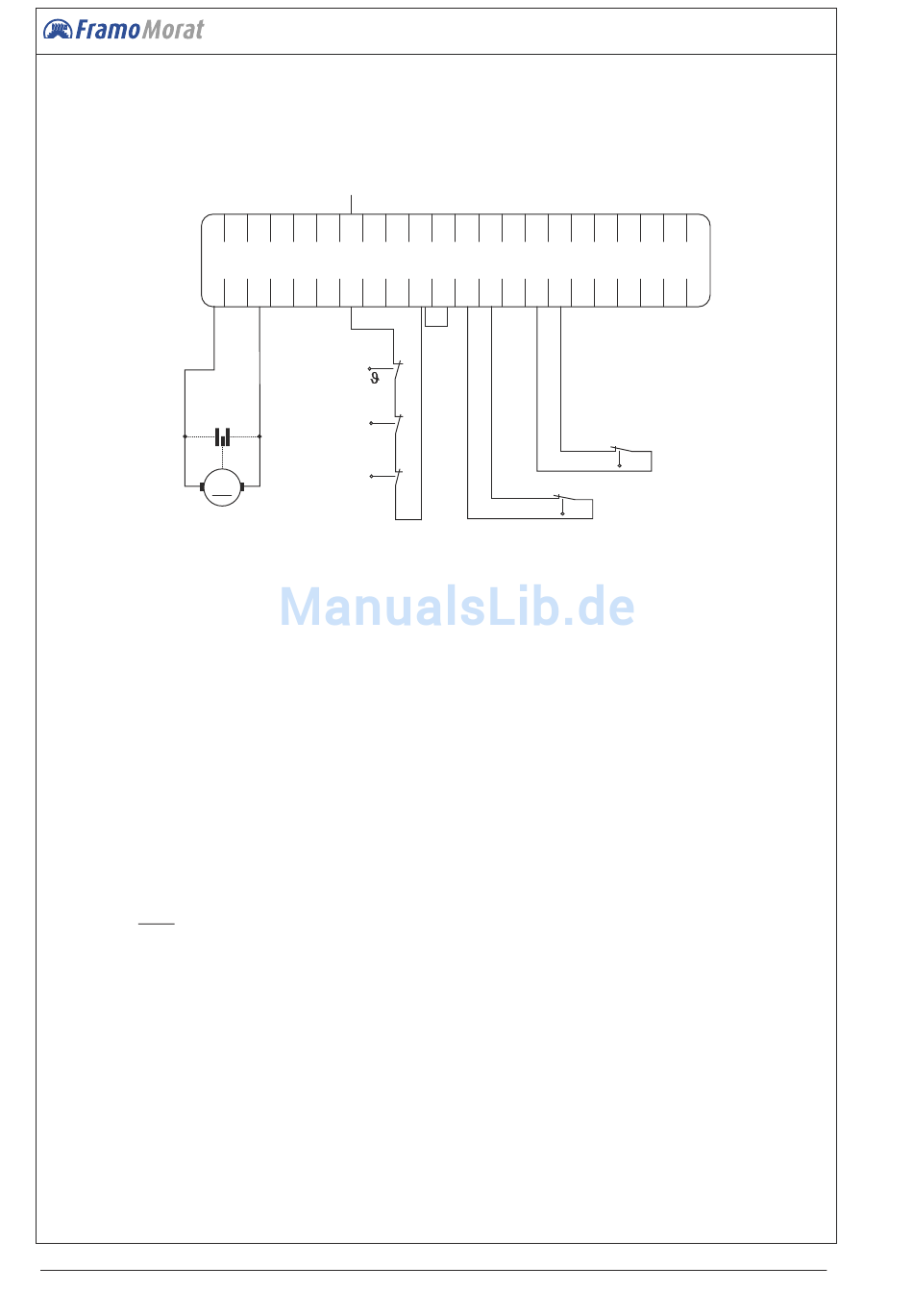

Elektro-Anschlussplan Typen GS, GR
Permanentmagnetmotor
Achtung!
Eine Änderung der Drehrichtung wird durch
Umpolen der Anschlüsse an Klemme 1 und 2
erreicht.
Externe NOT-AUS bzw. STOP-Taster werden
zwischen Kl. 9 und 10 nach Entf. der Brücke
angeschlossen. Externe Drehrichtungstaster
werden zwischen Klemme 10 und 12 bzw.
Klemme 10 und 15 angeschlossen.
* Bei Betrieb ohne Framo Ansteuerelektronik muss zur Einhaltung der EMV-Richtlinien ein RC-Entstörglied
parallel zum Motor angeschlossen werden (Framo-Bestell-Nr. 04051 204 391 250).
Technische Änderungen vorbehalten
Framo Morat GmbH & Co. KG
Höchst 7 • D-79871 Eisenbach
Aufsteck-Getriebemotor COMPACTA
Steuerspannung
1
2
3
4
5
6
A
A
F
A
P
A
A
F
F
P
1
2
3
4
5
6
*
M
Gleichstrom-
7
8
9 10 11 12 13 14 15 16 17 18 19
Klemmenleiste
7
8
9 10 11 12 13 14 15 16 17 18 19
F2
S4
S5
S6
S4 = Sicherheitsendschalter oben
S5 = Sicherheitsendschalter unten
S6 = Endschalter oben
S7 = Endschalter unten
F2 = Thermoschalter
Tel.: +49 (0) 7657 / 88-0
Fax: +49 (0) 7657 / 88-333
GS, GR
20
20
S7
www.framo-morat.com
