Abschnitt 6 Zusammenbau

Vor der Verwendung des Precision Flow
ein Teil des Zubehörs länderspezifisch ist, wird das Zubehör in der Regel in einer von der
Haupteinheit getrennten Packung geliefert. Das Netzkabel wird in die IEC60320-konforme
Buchse an der Rückseite eingesteckt.
6a. Installation des Sauerstoffsensors
VORSICHT: Der Sauerstoffsensor wird in
einer versiegelten Packung geliefert. Durch die
Entsiegelung der Packung kommt der Sensor
mit Sauerstoff in Berührung. Der Sensor muss
nach 1 Jahr ersetzt werden. Öffnen Sie die
Packung erst, wenn die Einheit verwendet werden
soll. Schreiben Sie das Ablaufdatum auf die
Sauerstoffsensorzelle.
1. Entfernen Sie die drei (3) Sicherungsschrauben der
Zugangsklappe. Nehmen Sie die Klappe von der
Einheit ab.
2. Führen Sie das Gewindeende des Sauerstoffsensors
in den Anschluss ein und schrauben Sie es fest. Der
Sensor ist lediglich handfest anzuziehen. Verwenden
Sie kein Werkzeug.
3. Stecken Sie das Sensorkabel in den Anschluss.
Bringen Sie die Klappe wieder an. Ziehen Sie die
Schrauben nicht zu fest an.
6b. Einlassgas-Filterfalle.
Die Gasfilter und Fallen werden separat in einem Behälter zusammen mit dem O
geliefert und müssen vor der ersten Verwendung installiert werden. Die Filter- und
Falleneinheiten haben ein Anschlussstück, das die schnelle Trennung von der Haupteinheit
ermöglicht und ein NIST-Gasanschlussstück für einen Sauerstoff- oder einen Luftschlauch.
Hinweis: Die Schläuche zum schnellen Trennen für Sauerstoff- und Luftfilter haben
verschiedene Größen, sodass sie nicht falsch verbunden werden können.
WARNHINWEIS: Verwenden Sie Precision Flow
Gaseinlassfluss führen zu irreparablen Schäden an den Massendurchflusssensoren.
Gaseinlassfilter installieren
1. Entfernen Sie den Schutzstreifen von den Gaseinlassanschlüssen an der Rückseite der
Haupteinheit.
2. Drücken Sie die Filtereinheit fest in die dafür vorgesehene Anschlussöffnung. Die
Einheit ist vollständig eingerastet, wenn Sie ein Klickgeräusch hören. Der Filter ist richtig
eingesetzt, wenn er gedreht, aber nicht herausgezogen werden kann. Die Filterbehälter
müssen bei Verwendung vertikal (Glasseite nach unten) ausgerichtet sein.
Gaseinlassfiltereinheit von Haupteinheit entfernen
Hinweis: In der Regel ist es nicht erforderlich, die Filter- und Falleneinheit zu entfernen. Der
Versand und das Verpacken sind jedoch einfacher, wenn die Filter zuerst abgenommen werden.
1. Drücken Sie die Filtereinheit in die Haupteinheit.
2. Halten Sie den Klemmring fest und schieben Sie Ihn zurück in Richtung der Rückseite
der Haupteinheit.
3. Ziehen Sie die Filtereinheit gerade heraus.
Seite 12
müssen einige Zubehörteile installiert werden. Da
®
niemals ohne Gaseinlassfilter. Partikel im
®

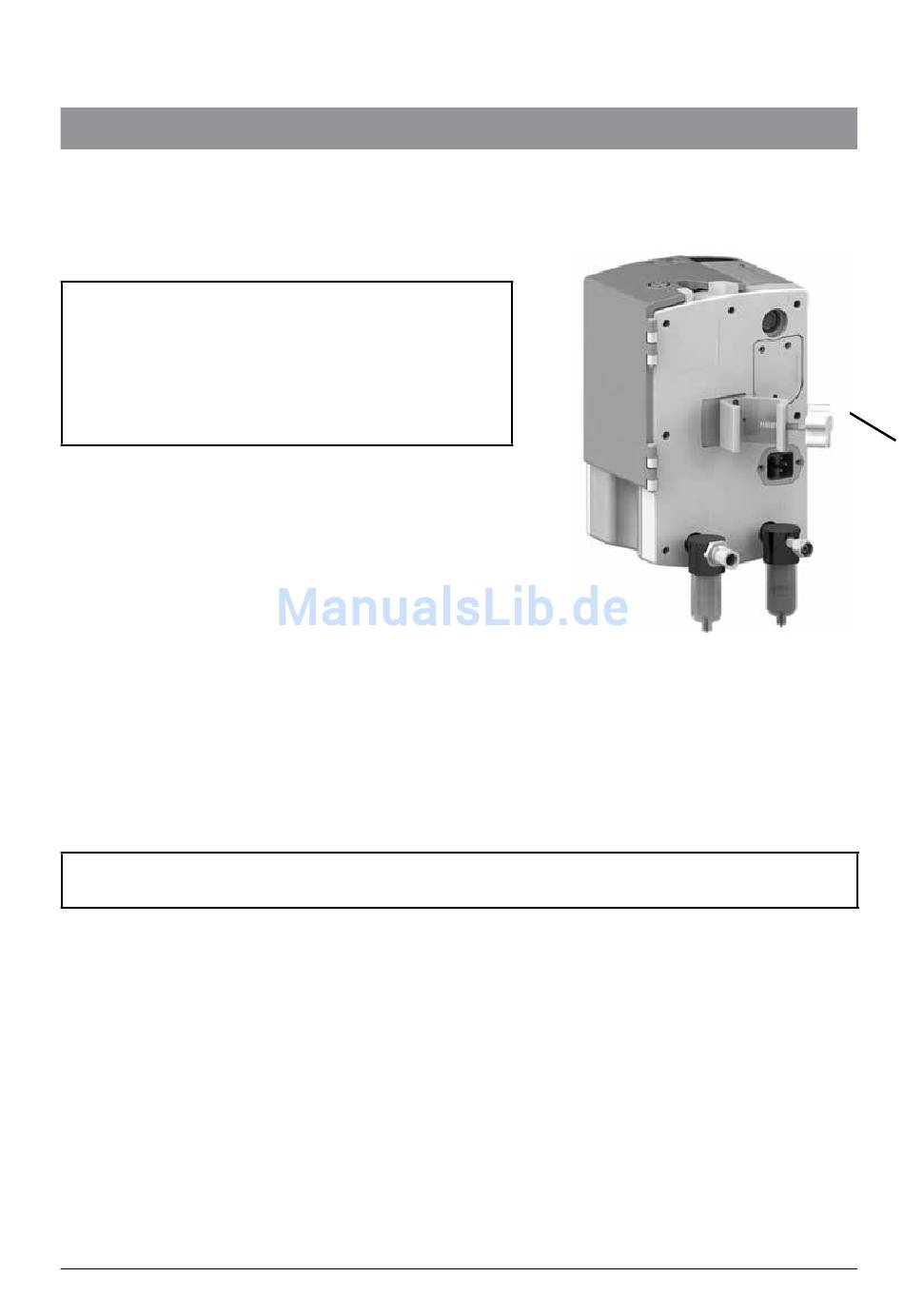

Zugangsklappe zum
Sauerstoffsensor
2
-Sensor
3004003 Rev. E
